一种压缩机干燥气瓶的制作方法

本实用新型涉及一种压缩机，特别是一种压缩机干燥气瓶。

背景技术：

目前，现有的用于压缩机干燥器采用干燥气瓶作为干燥塔，其结构主要包括瓶体，在瓶体的顶部和底部分别设置有与瓶体内腔连通的进气口和排气口，在瓶体内设置有吸附剂；当吸附剂失效后，必须拆除进气口接头和排气口接头，才能对瓶体内的吸附剂进行个更换，这样做不但工作量较大，而且操作复杂，降低了工作效率。

技术实现要素：

本实用新型的目的就是提供一种能够方便更换吸附剂的压缩机干燥气瓶。

本实用新型的目的是通过这样的技术方案实现的，一种压缩机干燥气瓶，包括瓶体，在所述瓶体内设置有吸附剂，在所述瓶体的上部侧壁和下部侧壁分别设置有与瓶体内腔连通的进料口和放料口。

其中，所述进料口与放料口位于瓶体两侧且相对设置。

进一步，所述进料口包括一端与瓶体上部侧壁连接的钢管A ，在所述钢管A的另一端设置有法兰A；所述放料口包括一端与瓶体下部侧壁连接的钢管B，在所述钢管B的另一端设置有法兰B。

为了受压均匀，所述钢管A的中心线和钢管B的中心线与瓶体竖直中心线的夹角为30度～50度。

其中，所述钢管A的中心线和钢管B的中心线与瓶体竖直中心线的夹角为45度。

由于采用了上述技术方案，本实用新型具有结构简单、操作方便的优点，采用它能够快速方便的对瓶体内的吸附剂进行更换，减少了工作量，提高了工作效率，也提高了整体稳定性。

附图说明

本实用新型的附图说明如下：

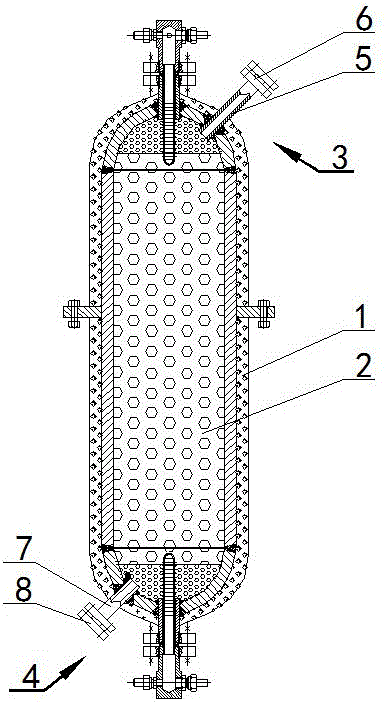

图1为本实用新型的结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细的说明，但本实用新型并不局限于这些实施方式，任何在本实施例基本精神上的改进或替代，仍属于本实用新型权利要求所要求保护的范围。

实施例1：如图1所示，一种压缩机干燥气瓶，包括瓶体1，在所述瓶体1内设置有吸附剂2，在所述瓶体1的上部侧壁和下部侧壁分别设置有与瓶体1内腔连通的进料口3和放料口4。

为了使得吸附剂出料顺畅，所述进料口3与放料口4位于瓶体1两侧且相对设置。

其中，所述进料口包3括一端与瓶体1上部侧壁连接的钢管A5，在所述钢管A5的另一端设置有法兰A6；所述放料口4包括一端与瓶体1下部侧壁连接的钢管B7，在所述钢管B7的另一端设置有法兰B8。

为了使得更换吸附剂时，受压均匀，所述钢管A5的中心线和钢管B7的中心线与瓶体1竖直中心线的夹角为30度～50度。

其中，所述钢管A5的中心线和钢管B7的中心线与瓶体1竖直中心线的夹角为45度。

在本实用新型中，当需要更换瓶体1内的吸附剂时，只需打开法兰A6和法兰B8，吸附剂就从钢管B7中流出，这样就清除了瓶体1内受污染的吸附剂，然后关闭法兰B8，从钢管A5中注入新的吸附剂，直至加满整个瓶体1，最后关上法兰A6即可。
