一种无沉淀高效过滤器的制作方法

本实用新型涉及一种过滤装置，具体是一种无沉淀高效过滤器。

背景技术：

微孔膜过滤器是一种膜分离技术，过滤器为圆柱体筒状结构，用304或316l不锈钢制成，以折叠式滤芯为过滤元件，可滤除液体、气体中0.1μm以上的微粒和细菌。微孔膜过滤器具有过滤精度高、过滤速度快、吸附少、无介质脱落、不泄露、耐酸碱腐蚀、操作方便等优点，能祛除注射水中水及药液中的细菌和微粒，清洗时可反冲，任用户不同需求可以组成二、三、四级过滤器，以达到最佳过滤效果，广泛应用于医药、大输液、纯水、生物工程的除菌及澄清。

随着社会的发展和人们生活水平的提高，人们对于饮品的口味要求越来越高，酿造果醋及水果类酵素饮品由于具有口味独特等优点，受到了人们的广泛喜爱；但是此类饮品由于过滤问题，容易残留酿造果醋或水果类酵素特有的沉淀物，不仅会影响产品品质；而且容易使消费者产生误会，影响销售量。因此，本实用新型在现有微孔膜过滤器的基础上进行改进，提供一种无沉淀高效过滤器。

技术实现要素：

本实用新型的目的在于提供一种无沉淀高效过滤器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种无沉淀高效过滤器，包括微孔膜过滤器；还包括布袋过滤层；所述微孔膜过滤器包括微孔膜过滤器外壳和微孔膜过滤器主体；所述微孔膜过滤器主体上部设有滤膜组件；布袋过滤层套置在滤膜组件上，布袋过滤层为下端开口、上端封闭的桶状；布袋过滤层的开口端紧固连接在滤膜组件底部。

作为本实用新型进一步的方案：所述布袋过滤层为下端开口、上端封闭的圆柱形状。

作为本实用新型进一步的方案：所述布袋过滤层的开口端通过系绳紧固连接在滤膜组件底部。

作为本实用新型进一步的方案：所述布袋过滤层的开口端边缘穿设有系绳。

作为本实用新型进一步的方案：所述布袋过滤层采用棉布或涤纶布制成。

与现有技术相比，本实用新型的有益效果是：

本实用新型将孔膜过滤器与袋式过滤相结合，使过滤装置的目数叠加，从而提高过滤效果；采用该装置过滤的酿造果醋及水果类酵素饮品无沉淀残留，放置数月也不会形成沉淀，极大地提高了酿造果醋及水果类酵素饮品的产品品质，具有较好的经济价值和社会价值。

附图说明

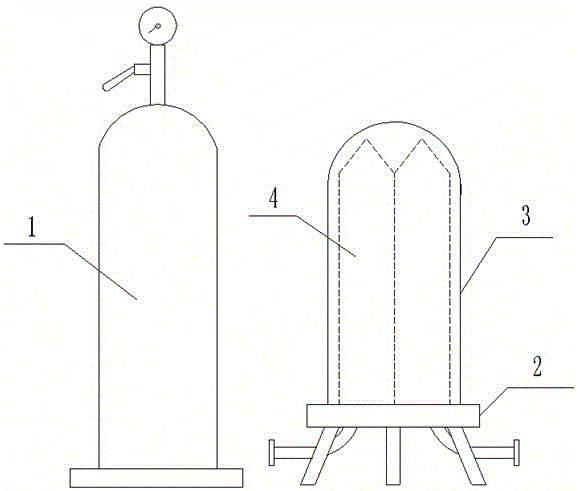

图1为无沉淀高效过滤器的分解示意图。

图2为无沉淀高效过滤器中布袋过滤层的结构示意图。

其中：1-微孔膜过滤器外壳；2-微孔膜过滤器主体；3-布袋过滤层；4-滤膜组件；5-系绳。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

实施例1

请参阅图1-2，一种无沉淀高效过滤器，包括微孔膜过滤器和布袋过滤层3；所述微孔膜过滤器包括微孔膜过滤器外壳1和微孔膜过滤器主体2；所述微孔膜过滤器主体2上部设有滤膜组件4；布袋过滤层3套置在滤膜组件4上，布袋过滤层3为下端开口、上端封闭的桶状；将布袋过滤层3套在滤膜组件4上后，将布袋过滤层3的开口端通过系绳5紧固连接在滤膜组件4底部，再将微孔膜过滤器外壳1安装在微孔膜过滤器主体2上即可。

实施例2

在实施例1的基础上。所述布袋过滤层3为下端开口、上端封闭的圆柱形状。

实施例3

在实施例1的基础上。请参阅图2，所述布袋过滤层3的开口端边缘穿设有系绳5，通过拉紧系绳5可将布袋过滤层3的开口端紧固连接在滤膜组件4底部。

实施例4

在实施例1的基础上。所述布袋过滤层3采用棉布或涤纶布制成。

本实用新型的工作原理是：安装时，首先将布袋过滤层3套在滤膜组件4上，然后将布袋过滤层3的开口端通过系绳5紧固连接在滤膜组件4底部，再将微孔膜过滤器外壳1安装在微孔膜过滤器主体2上即可。

需要特别说明的是，

本技术：
中微孔膜过滤器为现有技术的应用，在滤膜上增加布袋过滤层3为本申请的创新点，其有效解决了酿造果醋及水果类酵素饮品沉淀残留问题。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。

技术特征：

1.一种无沉淀高效过滤器，包括微孔膜过滤器；其特征在于，还包括布袋过滤层（3）；所述微孔膜过滤器包括微孔膜过滤器外壳（1）和微孔膜过滤器主体（2）；所述微孔膜过滤器主体（2）上部设有滤膜组件（4）；布袋过滤层（3）套置在滤膜组件（4）上，布袋过滤层（3）为下端开口、上端封闭的桶状；布袋过滤层（3）的开口端紧固连接在滤膜组件（4）底部。

2.根据权利要求1所述的无沉淀高效过滤器，其特征在于，所述布袋过滤层（3）为下端开口、上端封闭的圆柱形状。

3.根据权利要求1所述的无沉淀高效过滤器，其特征在于，所述布袋过滤层（3）的开口端通过系绳（5）紧固连接在滤膜组件（4）底部。

4.根据权利要求3所述的无沉淀高效过滤器，其特征在于，所述布袋过滤层（3）的开口端边缘穿设有系绳（5）。

5.根据权利要求1-4任一所述的无沉淀高效过滤器，其特征在于，所述布袋过滤层（3）采用棉布或涤纶布制成。

技术总结
本实用新型公开了一种无沉淀高效过滤器，包括微孔膜过滤器；还包括布袋过滤层；所述微孔膜过滤器包括微孔膜过滤器外壳和微孔膜过滤器主体；所述微孔膜过滤器主体上部设有滤膜组件；布袋过滤层套置在滤膜组件上，布袋过滤层为下端开口、上端封闭的桶状；布袋过滤层的开口端紧固连接在滤膜组件底部。本实用新型将孔膜过滤器与袋式过滤相结合，使过滤装置的目数叠加，从而提高过滤效果；采用该装置过滤的酿造果醋及水果类酵素饮品无沉淀残留，放置数月也不会形成沉淀，极大地提高了酿造果醋及水果类酵素饮品的产品品质，具有较好的经济价值和社会价值。

技术研发人员：史泽东
受保护的技术使用者：史泽东
技术研发日：2018.09.12
