一种用于夫西地酸加工的浓缩装置的制作方法

本实用新型涉及药品生产技术领域，尤其涉及一种用于夫西地酸加工的浓缩装置。

背景技术：

夫西地酸是新型的羧链孢酸类，对与皮肤感染有关的各种革兰氏阳性球菌尤其对葡萄球菌高度敏感，对耐药金黄色葡萄球菌也有效，对某些革兰氏阴性菌也有一定的抗菌作用。与其它抗生素无交叉耐药性，制备时是将处方量的微晶纤维素、羧甲基纤维素钠、氯化钠、山梨酸加入纯水中搅拌，乙醇至完全溶解，再加入氮酮、三乙醇胺，在浓缩该溶液的过程中，一般是通过水浴加热，而后冷却降温搅拌混合，在参杂的溶液中部分物质会因为加热导致化学性质不稳定，或者因为加热导致分解，产生杂质，从而影响药性。

技术实现要素：

本实用新型的目的在于提供一种用于夫西地酸加工的浓缩装置，具备维持药品成分稳定性的特点，解决了现有技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于夫西地酸加工的浓缩装置，包括溶液箱、气压泵和除湿机构，所述溶液箱包括进气口、箱体、内软管、出气口和单向透水膜，所述箱体的下端侧壁上开设有进气口，所述进气口通过管道连接有气压泵，所述溶液箱的上端开设有出气口，所述出气口的中部安装有单向透水膜，所述溶液箱的中部盘旋放置有内软管，所述内软管的上端连接有出气口，所述内软管的下端连接有进气口；

所述气压泵的一端连接有第一气阀，所述气压泵的一端通过管道连接有除湿机构，所述除湿机构的中部贯穿连接有管道，所述除湿机构包括加热片、外壳、第二气阀、水冷片和隔板，所述除湿机构的外部设有外壳，所述外壳的一端固定连接有加热片，所述外壳的一端固定连接有水冷片，所述加热片和水冷片之间安装有隔板，所述除湿机构的一端通过管道连接有第二气阀。

优选的，所述加热片和水冷片中部开设有圆形的通孔，管道贯穿连接有通孔。

优选的，所述进气口和箱体之间、出气口和箱体之间均安装有密封胶圈。

优选的，所述加热片的外部套接有隔热外罩。

与现有技术相比，本实用新型的有益效果如下：

本实用新型的用于夫西地酸加工的浓缩装置，通过气压泵进行抽气，气体由经过过滤后通过管道进入除湿机构，在除湿机构中部的管道内，先由通电的加热片对其进行加热，加热后除去气体内部的湿气，而后经过水冷片对其进行降温，降至一定温度后通过气阀和进气口进入箱体内部的内软管，在内软管中携带水汽后从出气口排出，该过程中，通过干燥气体携带水汽完成水份的排出，改变传统加热浓缩，依靠水汽蒸发浓缩夫西地酸溶液的方法，在不改变溶液温度或者低幅度的改变溶液温度的状态下排出水汽，完成浓缩，相比传统的浓缩方法，该装置能够大幅度位置药液成分的稳定性。

附图说明

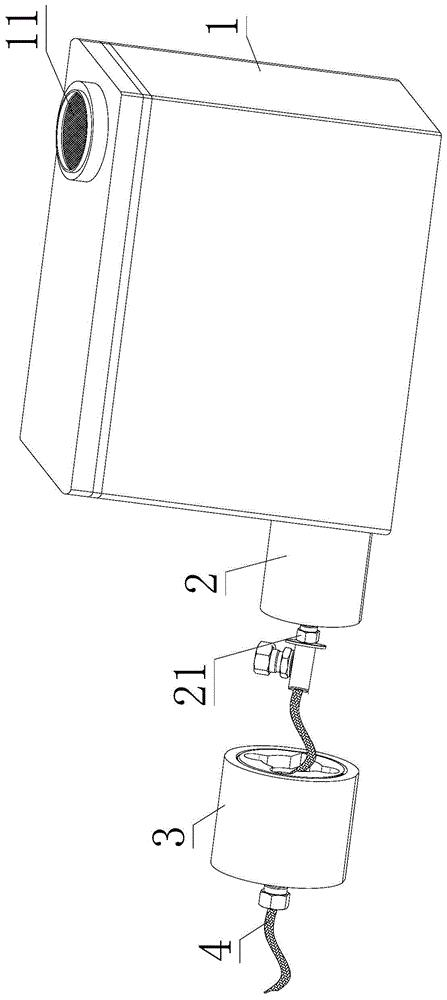

图1为本实用新型的整体结构图；

图2为本实用新型的溶液箱结构图；

图3为本实用新型的除湿机构结构图；

图4为本实用新型的除湿机构分解图。

图中：1、溶液箱；11、进气口；12、箱体；13、内软管；14、出气口；15、单向透水膜；2、气压泵；21、第一气阀；3、除湿机构；31、加热片；32、隔板；33、外壳；34、第二气阀；35、水冷片；36、隔热外罩；4、管道；5、密封胶圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种用于夫西地酸加工的浓缩装置，包括溶液箱1、气压泵2和除湿机构3，溶液箱1包括进气口11、箱体12、内软管13、出气口14和单向透水膜15，箱体12的下端侧壁上开设有进气口11，进气口11通过管道4连接有气压泵2，溶液箱1的上端开设有出气口14，进气口11和箱体12之间、出气口14和箱体12之间均安装有密封胶圈5，提高气密性，出气口14的中部安装有单向透水膜15，溶液箱1的中部盘旋放置有内软管13，内软管13的上端连接有出气口14，出气口14卡嵌安装在箱体12上，出气口14通过螺纹和圆环形的胶圈固定连接有内软管13，箱体12为软管提供支撑，分离出气口14和箱体12可以将内软管13抽直，内软管13的下端连接有进气口11。

请参阅图3-4，气压泵2的一端连接有第一气阀21，通过气压泵2进行抽气，气体由经过过滤后通过管道4进入除湿机构3，在除湿机构3中部的管道4内，先由通电的加热片31对其进行加热，加热后除去气体内部的湿气，而后经过水冷片35对其进行降温，降至一定温度后通过气阀和进气口11进入箱体12内部的内软管13，在内软管13中携带水汽后从出气口14排出，该过程中，通过干燥气体携带水汽完成水份的排出，气压泵2的一端通过管道4连接有除湿机构3，除湿机构3的中部贯穿连接有管道4，除湿机构3包括加热片31、外壳33、第二气阀34、水冷片35和隔板32，除湿机构3的外部设有外壳33，外壳33的一端固定连接有加热片31，外壳33的一端固定连接有水冷片35，加热片31和水冷片35中部开设有圆形的通孔，管道4贯穿连接有通孔，为保证气密性，加热片31和水冷片35均位于管道4的外部其中水冷片35内部空腔连通循环的冷水管，加热片31的外部套接有隔热外罩36，用于阻隔加热片31和外部的温度，不仅提高热效率，且避免人员接触装置外壁被烫伤，加热片31和水冷片35之间安装有隔板32，除湿机构3的一端通过管道4连接有第二气阀34。

工作原理：气压泵2进行抽气，气体由经过过滤后通过管道4进入除湿机构3，在除湿机构3中部的管道4内，先由通电的加热片31对其进行加热，加热后除去气体内部的湿气，而后经过水冷片35对其进行降温，降至一定温度后通过气阀和进气口11进入箱体12内部的内软管13，在内软管13中携带水汽后从出气口14排出，完成缩减夫西地酸溶液中水份的目的。

综上所述：本实用新型的用于夫西地酸加工的浓缩装置，通过气压泵2进行抽气，气体由经过过滤后通过管道4进入除湿机构3，在除湿机构3中部的管道4内，先由通电的加热片31对其进行加热，加热后除去气体内部的湿气，而后经过水冷片35对其进行降温，降至一定温度后通过气阀和进气口11进入箱体12内部的内软管13，在内软管13中携带水汽后从出气口14排出，该过程中，通过干燥气体携带水汽完成水份的排出，改变传统加热浓缩，依靠水汽蒸发浓缩夫西地酸溶液的方法，在不改变溶液温度或者低幅度的改变溶液温度的状态下排出水汽，完成浓缩，相比传统的浓缩方法，该装置能够大幅度位置药液成分的稳定性。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
