一种可拆装摄像头魔术贴支架的制作方法

本实用新型涉及一种一种可拆装摄像头魔术贴支架。

背景技术：

现有技术中，摄像头一般都是通过一个固定支架固定于墙面上或者任何一个地方，但是这种固定的方式会导致摄像头的不能拆卸或者拆卸麻烦的情况，会采用大量的螺丝，或者墙面上打洞，劳动强度大，如果需要安装于玻璃面或者金属上，则传统方式中的摄像头固定还是非常不便的，急需一种可以快速根据环境需要可方便拆装的摄像头及用于固定摄像头的支架。

技术实现要素：

本实用新型所要解决的技术问题是提供一种支架与摄像头之间可实现方便的拆装，支架可随意更换，可根据环境需要更换上对应的支架的一种可拆装摄像头魔术贴支架。

本实用新型是通过以下技术方案来实现的：一种可拆装摄像头魔术贴支架，其特征在于：包括一个独立设置的摄像头及用于固定该摄像头用的支架，摄像头具有安装面与摄像面，安装面为一光滑的圆弧凸面，并且摄像头的外侧面环绕摄像头一圈设置有凹陷的卡槽；

支架形状与摄像头相同，具有与摄像头互相装配用的凹腔，摄像头的安装面装入于该支架内，支架的外侧端面上嵌入安装有一魔术贴，支架通过魔术贴吸附于光滑的平面上，摄像头通过支架固定。

作为优选的技术方案，所述支架内侧面上设置有对应卡槽的卡扣，卡扣扣入于摄像头的卡槽内。

作为优选的技术方案，所述支架的四个角处均开设有一个缺口。

本实用新型的有益效果是：本实用新型的支架与摄像头之间可实现方便的拆装，支架可随意更换，可根据环境需要更换上对应的支架，比如需要将摄像头固定于光滑的桌面上，只要将摄像头装入到带有魔术贴的支架内即可完成装配，非常方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

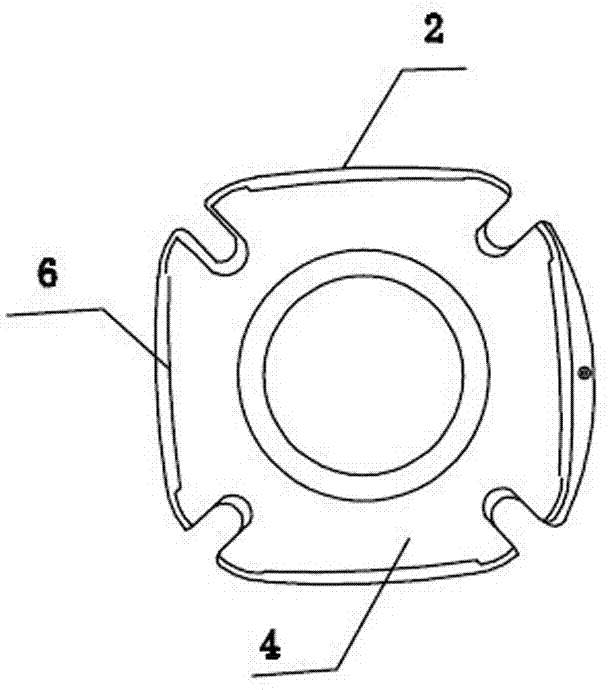

图1为本实用新型支架的结构示意图；

图2为本实用新型支架的底部结构示意图；

图3为摄像头的结构示意图；

图4为支架与摄像头的组装示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1-图4所示，一种可拆装摄像头魔术贴支架，包括一个独立设置的摄像头1及用于固定该摄像头用的支架2，摄像头1具有安装面与摄像面，安装面为一光滑的圆弧凸面，并且摄像头2的外侧面环绕摄像头一圈设置有凹陷的卡槽3；

支架2形状与摄像头相同，具有与摄像头1互相装配用的凹腔4，摄像头的安装面装入于该支架2内，支架的外侧端面上嵌入安装有一魔术贴5，支架通过魔术贴5吸附于光滑的平面上，摄像头通过支架固定。

支架内侧面上设置有对应卡槽的卡扣6，卡扣6扣入于摄像头的卡槽3内，支架的四个角处均开设有一个缺口。

使用时，如果遇到光滑面，并想将摄像头固定于光滑面上，比如桌面，只要将摄像头装入于带有魔术贴的支架内，并将魔术贴贴到光滑面上即可完成固定，无需采用其它的固定方式，通过支架与摄像头的分体式设计，使得装贴更加的方便。

本实用新型的有益效果是：本实用新型的支架与摄像头之间可实现方便的拆装，支架可随意更换，可根据环境需要更换上对应的支架，比如需要将摄像头固定于光滑的桌面上，只要将摄像头装入到带有魔术贴的支架内即可完成装配，非常方便。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
