一种用于化学需氧量测试的消解设备的制作方法

本实用新型涉及水质测试设备，尤其涉及一种用于化学需氧量测试的消解设备。

背景技术：

传统的化学需氧量测试，需要使用电热板加热，通过热传导的方式，加热反应溶液，以加速样品的消解，从而达到对样品中的有机物质的氧化，进而测定样品的化学需氧量。由于电热板的加热温度不均匀，会导致不同的样品氧化消解的程度出现不一致，从而影响了测试结果的准确性和稳定性。同时，电热板的加热面积较小，不适用于大批量的样品处理，工作效率低下。此外，由于容器中盛装有样品、消解试剂等，随着温度的升高，容器中的物质容易蒸发到空气中，不仅破坏周围环境，还影响测试结果。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的不足，提供一种用于化学需氧量测试的消解设备，进而提高消解速度、保证反应温度的一致性、提高冷凝效果以及提高测试结果的准确性。

为解决上述技术问题，本实用新型采用如下技术方案。

一种用于化学需氧量测试的消解设备，其包括有加热装置和冷却泵，所述加热装置上设有多个用于盛装试剂的容器，所述容器的顶部连接有冷凝装置，所述加热装置的顶部形成有多个用于放置容器的加热座，所述加热装置的顶部还设有四块围板，四块围板首尾连接而环绕于所述加热座，所述冷凝装置包括有冷凝管和套设于冷凝管的圆管，所述冷凝管与圆管之间形成有用于盛装冷却液的空腔，所述圆管的底部设有进水接头，所述圆管的顶部设有出水接头，所述进水接头与冷却泵的出口相连通，所述出水接头与冷却泵的入口相连通，藉由所述冷却泵而令冷却液在冷凝管与圆管之间的空腔内循环流动，所述冷凝管的内侧壁形成有多个挡板，所述挡板向斜下方倾斜，且相邻两个挡板之间形成有回液口。

优选地，所述加热装置是石墨加热装置。

优选地，所述围板上开设有供于进水接头穿过的通孔。

优选地，所述围板竖直设置或者向内倾斜。

优选地，所述容器是烧瓶。

优选地，所述加热座是碗状加热座。

本实用新型公开的用于化学需氧量测试的消解设备中，通过在加热装置上设置多个加热座，实现了对多个容器同时进行消解反应；其次，由于设置了围板，使得加热装置上方产生一个热空气层，该热空气层有助于将容器置于一个稳定的温度环境下，避免受到外围环境的干扰，同时还可以节约热能；此外，在冷凝管内侧壁挡板的作用下，使得蒸汽在冷凝管内多次回转，有助于蒸汽凝结，大大提高了冷凝效果，保证了测试结果的准确性。

附图说明

图1为本实用新型消解设备的组成框图。

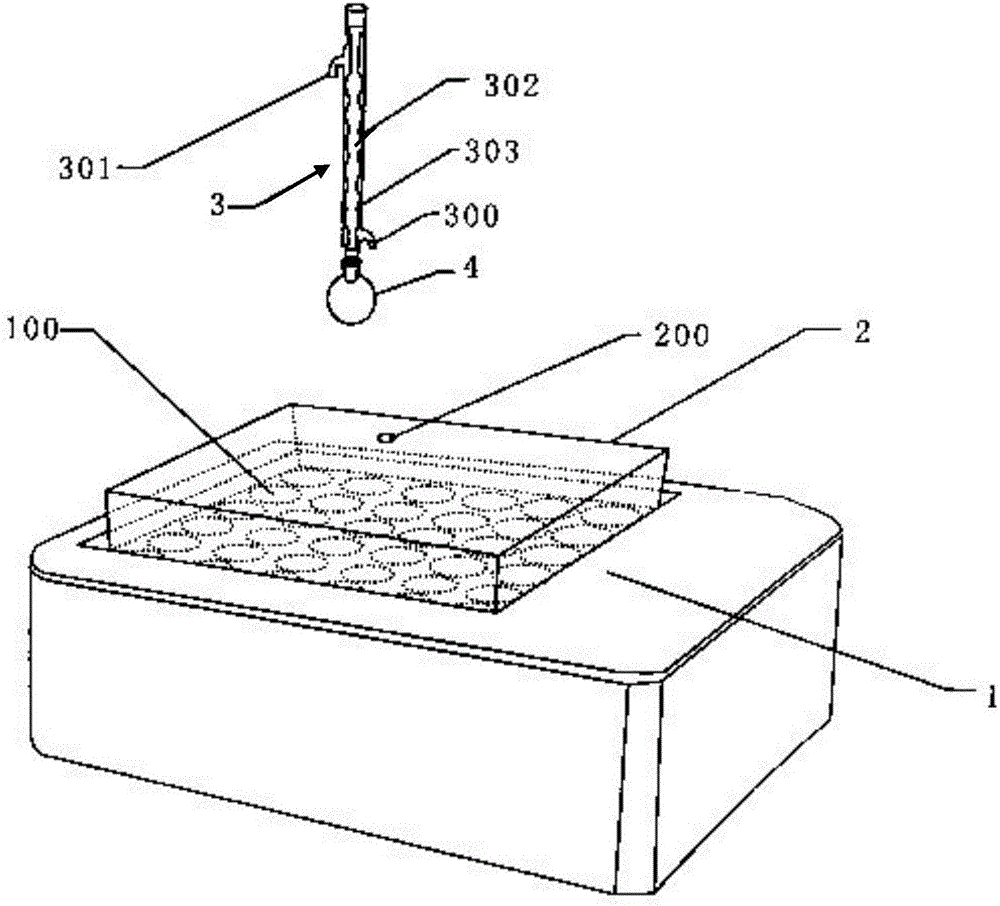

图2为加热装置、容器和冷凝装置的结构示意图。

图3为冷凝装置的局部放大图。

具体实施方式

下面结合附图和实施例对本实用新型作更加详细的描述。

本实用新型公开了一种用于化学需氧量测试的消解设备，结合图1至图3所示，其包括有加热装置1和冷却泵5，所述加热装置1上设有多个用于盛装试剂的容器4，所述容器4的顶部连接有冷凝装置3，所述加热装置1的顶部形成有多个用于放置容器4的加热座100，所述加热装置1的顶部还设有四块围板2，四块围板2首尾连接而环绕于所述加热座100，所述冷凝装置3包括有冷凝管302和套设于冷凝管302的圆管303，所述冷凝管302与圆管303之间形成有用于盛装冷却液的空腔，所述圆管303的底部设有进水接头300，所述圆管303的顶部设有出水接头301，所述进水接头300与冷却泵5的出口相连通，所述出水接头301与冷却泵5的入口相连通，藉由所述冷却泵5而令冷却液在冷凝管302与圆管303之间的空腔内循环流动，所述冷凝管302的内侧壁形成有多个挡板304，所述挡板304向斜下方倾斜，且相邻两个挡板304之间形成有回液口305。

上述结构的消解设备中，通过在加热装置1上设置多个加热座100，实现了对多个容器4同时进行消解反应；其次，由于设置了围板2，使得加热装置1上方产生一个热空气层，该热空气层有助于将容器4置于一个稳定的温度环境下，避免受到外围环境的干扰，同时还可以节约热能；此外，在冷凝管302内侧壁挡板的作用下，使得蒸汽在冷凝管302内多次回转，有助于蒸汽凝结，大大提高了冷凝效果，保证了测试结果的准确性。

本实施例中，所述加热装置1是石墨加热装置。所述围板2上开设有供于进水接头300穿过的通孔200。实际应用中，还可以在围板内侧安装固定一个温度计，方便操作人员观察，此外，该围板还起到固定架的作用。

进一步地，所述围板2竖直设置或者向内倾斜。

作为一种优选方式，所述容器4是烧瓶。所述加热座100是碗状加热座。其通过半包围型的设计，提高了热传导的效率，加速了反应的速率，缩短了反应时间，进而提高了工作效率。

本实用新型公开的消解设备，其使用过程如下：取一定量的样品，置于圆底烧瓶中，加入消解试剂，连接好冷凝装置，将其放入加热座内，使用石墨加热装置加热消解，完成消解后，关闭石墨加热装置，待冷却之后，将消解好的样品取下，并测定其化学需氧量值。

以上所述只是本实用新型较佳的实施例，并不用于限制本实用新型，凡在本实用新型的技术范围内所做的修改、等同替换或者改进等，均应包含在本实用新型所保护的范围内。
