本发明属于墙壁插座技术领域,涉及一种多功能安全墙壁插座。
背景技术:
现有墙壁插座一般只有普通插座功能,使得功能十分单一,而且插头上的金属片容易外露,存在安全隐患,因此有必要进行改进。
技术实现要素:
本发明的目的是针对现有技术中存在的上述问题,提供了一种具有隐藏插头功能,且使用更加安全方便的多功能安全墙壁插座。
本发明的目的可通过下列技术方案来实现:一种多功能安全墙壁插座,包括与墙壁固定的底座,其特征在于:底座上固定有嵌在墙壁内的圆筒状固定筒,固定筒前端在底座上开口,后端固定有挡板,固定筒内壁设有若干插孔,还包括盖板,盖板上设有若干穿线口,且盖板边缘与穿线口之间设有缺口,且挡板和盖板之间连接有弹簧,弹簧能拉动盖板,使盖板盖在固定筒前端,所述的盖板上还设有若干用于卡持手机的条形卡孔。
使用时,首先拉出盖板,并将电器的插头直接插在插孔上,将电线通过缺口穿在穿线口上,之后松开盖板,弹簧能拉动盖板,使盖板盖在固定筒前端,即可简单引出一根电线,避免插头外露,因此使用十分安全,而且还可以为手机充电,并将手机卡在卡孔上,因此使用十分方便。
在上述的一种多功能安全墙壁插座中,所述的穿线口和卡孔分别沿盖板周向均布,穿线口与插孔依次对应设置,穿线口与卡孔错位设置,且卡孔长度方向沿盖板径向设置。
因此使得手机和插头互不影响。
在上述的一种多功能安全墙壁插座中,所述的盖板后侧面外沿设有环形挡槽,且弹簧能拉动盖板,使固定筒前端嵌在挡槽内。
因此结构更加紧凑,避免盖板错位。
在上述的一种多功能安全墙壁插座中,所述的盖板后侧面与卡孔对应位置延伸设有卡套,且能将手机卡在所述的卡套内。
因此能更加稳定固定手机。
与现有技术相比,本发明具有如下优点:
使用时,首先拉出盖板,并将电器的插头直接插在插孔上,将电线通过缺口穿在穿线口上,之后松开盖板,弹簧能拉动盖板,使盖板盖在固定筒前端,即可简单引出一根电线,避免插头外露,因此使用十分安全,而且还可以为手机充电,并将手机卡在卡孔上,因此使用十分方便。
附图说明

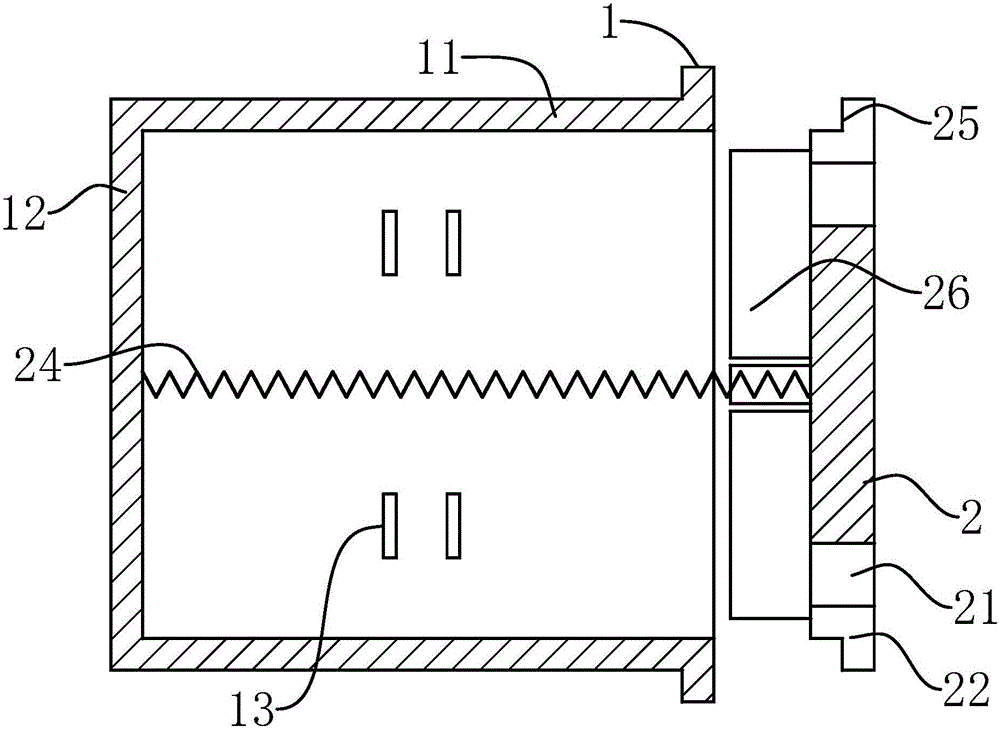

图1和图2分别是本墙壁插座主视图和侧视剖视图。
图中,
1、底座;11、固定筒;12、挡板;13、插孔;
2、盖板;21、穿线口;22、缺口;23、卡孔;24、弹簧;25、挡槽;26、卡套。
具体实施方式
以下是本发明的具体实施例并结合附图,对本发明的技术方案作进一步的描述,但本发明并不限于这些实施例。
如图1和图2所示,本发明一种多功能安全墙壁插座,包括与墙壁固定的底座1,底座1上固定有嵌在墙壁内的圆筒状固定筒11,固定筒11前端在底座1上开口,后端固定有挡板12,固定筒11内壁设有若干插孔13,还包括盖板2,盖板2上设有若干穿线口21,且盖板2边缘与穿线口21之间设有缺口22,且挡板12和盖板2之间连接有弹簧24,弹簧24能拉动盖板2,使盖板2盖在固定筒11前端,盖板2上还设有若干用于卡持手机的条形卡孔23。
进一步的,穿线口21和卡孔23分别沿盖板2周向均布,穿线口21与插孔13依次对应设置,穿线口21与卡孔23错位设置,且卡孔23长度方向沿盖板2径向设置。盖板2后侧面外沿设有环形挡槽25,且弹簧24能拉动盖板2,使固定筒11前端嵌在挡槽25内。盖板2后侧面与卡孔23对应位置延伸设有卡套26,且能将手机卡在卡套26内。
使用时,首先拉出盖板2,并将电器的插头直接插在插孔13上,将电线通过缺口22穿在穿线口21上,之后松开盖板2,弹簧24能拉动盖板2,使盖板2盖在固定筒11前端,即可简单引出一根电线,避免插头外露,因此使用十分安全,而且还可以为手机充电,并将手机卡在卡孔23上,因此使用十分方便。
本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代,但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
尽管本文较多地使用了底座1、固定筒11、挡板12、插孔13、盖板2、穿线口21、缺口22、卡孔23、弹簧24、挡槽25、卡套26等术语,但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质;把它们解释成任何一种附加的限制都是与本发明精神相违背的。
