一种罩极电机的制作方法

本实用新型涉及一种电机，尤其涉及一种罩极电机。

背景技术：

目前，在罩极引线式电机行业在制造中，因为其结构设计及生产工艺上的缺陷，传统的金属接线柱与漆包线焊接时采用焊锡膏，且金属接线柱和焊接点裸露在外面，容易出现氧化、易断线、故障率高、使用寿命短等问题。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种结构简单、设计合理、漆包线与金属接线柱连接牢固且不易断线、不易氧化、使用寿命长的罩极电机。

本实用新型解决其技术问题所采用的技术方案是：

一种罩极电机，包括定子、转子、线框、缠绕在线框上的漆包线，所述线框套接在定子的一端，所述定子的另一端设有转子安装孔，转子安装在转子安装孔内，所述线框的顶部设有金属接线柱和金属接线端子，金属接线柱和金属接线端子连接，所述金属接线柱上套接有带胶热缩套管，带胶热缩套管与金属接线柱热熔紧固在一起，所述转子的两端各通过一个支架并用螺丝与定子固定在一起。所述线框上开有暗线槽，所述漆包线通过暗线槽后与金属接线柱连接。

本实用新型的有益效果是：本实用新型结构简单、设计合理，所述金属接线柱上套接有带胶热缩套管，带胶热缩套管与金属接线柱热熔紧固在一起，从而有效防止焊点氧化、防止断线、产品使用寿命长。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的侧面结构示意图。

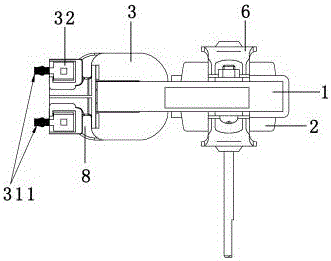

图2是本实用新型的俯视结构示意图。

具体实施方式

参照图1-图2，一种罩极电机，包括定子1、转子2、线框3、缠绕在线框3上的漆包线4，所述线框3套接在定子1的一端，所述定子1的另一端设有转子安装孔5，转子2安装在转子安装孔5内，所述线框3的顶部设有金属接线柱31和金属接线端子32，金属接线柱31和金属接线端子32连接，所述金属接线柱31上套接有带胶热缩套管311，带胶热缩套管311与金属接线柱31热熔紧固在一起，所述转子2的两端各通过一个支架6并用螺丝7与定子1固定在一起。所述线框3上开有暗线槽8，所述漆包线4通过暗线槽8后与金属接线柱连31接。本实用新型结构简单、设计合理，所述金属接线柱上套接有带胶热缩套管，带胶热缩套管与金属接线柱热熔紧固在一起，从而有效防止焊点氧化、防止断线、产品使用寿命长。

此外，本实用新型不局限于上述实施方式，只要其以基本相同的手段达到本实用新型的技术效果，都应属于本实用新型的保护范围。
