本实用新型涉及一种输电线路挂线装置,尤其涉及一种输电线路平衡挂线装置。
背景技术:
以往的架线施工中,导地线紧线完毕、划印后,需要临锚并将导地线端头落至地面压接。操作过程需反复操作绞磨等机械设备,工作效率低且涉及青苗赔偿等问题。
为提高工作效率、减少青苗赔偿费用,施工过程常采用耐张塔平衡挂线,导线耐张管高空压接。但受高空作业影响,经常出现耐张管压接弯曲超标现象。
技术实现要素:
为了解决上述技术问题,本实用新型提出一种输电线路平衡挂线装置,避免耐张管落地压接导致青苗赔偿并且提高工作效率;避免耐张管高空压接压后弯曲超标,避免线路投运后耐张管承受非轴向张力影响安全运行。
为了实现上述目的,本实用新型的技术方案为:
一种输电线路平衡挂线装置,包括底板,所述底板上设有护栏,所述护栏上设有用于悬挂整个装置的吊环;所述底板上设有导轨,所述导轨上设有能够在导轨上自由移动的基座,所述基座上设有液压钳,所述导轨的左右两侧均设有支撑杆,所述支撑杆上设有导线支撑装置,所述导线支撑装置与液压钳匹配使用能够对导线进行压接。
所述液压钳上设有液压管。
所述基座通过滑轮与所述导轨滑动连接。
所述导线支撑装置包括:安装于支撑杆上的转轴,所述转轴连接抱箍,所述支撑杆上还设有与抱箍匹配使用的抱箍闭锁销。
所述导轨为钢槽导轨。
本实用新型的有益效果有:
1、带护栏的底座提供高空人员的作业空间。
2、液压钳通过底座滑轮在导轨上滑动,适用于导地线端头在不同位置处的操作。
3、导线固定立杆通过抱箍固定导线,使导线轴线与两个抱箍连线、液压钳轴线重合,避免压接管压后弯曲。
附图说明
图1是本实用新型的结构示意图;

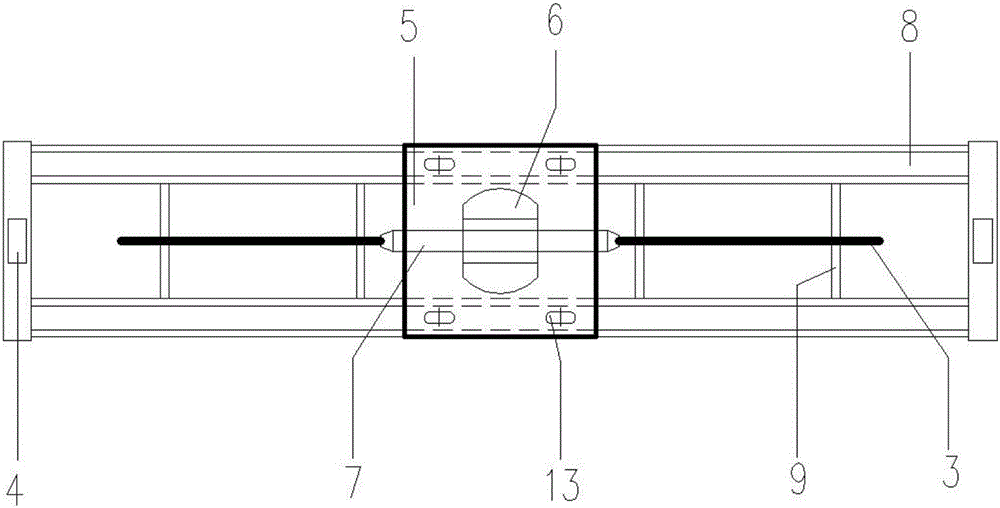

图2是导轨与液压钳的俯视图;
图3是导轨的右视图。
其中,1吊环;2底板;3导线;4支撑杆;5基座;6液压钳;7液压管;8导轨;9补强杆;10抱箍;11转轴;12抱箍闭锁销;13滑轮;14护栏。
具体实施方式
为了更好的了解本实用新型的技术方案,下面结合附图对本实用新型作进一步说明。
如图1-3所示,一种输电线路平衡挂线装置,包括底板2,所述底板上设有护栏14,所述护栏上设有用于悬挂整个装置的吊环1;所述底板上设有导轨8,所述导轨上设有能够在导轨上自由移动的基座5,所述基座上设有液压钳6,所述导轨的左右两侧均设有支撑杆4,所述支撑杆上设有导线支撑装置,所述导线支撑装置与液压钳匹配使用能够对导线进行压接。
所述液压钳上设有液压管7。
所述基座通过滑轮13与所述导轨滑动连接。
所述导线支撑装置包括:安装于支撑杆上的转轴11,所述转轴连接抱箍10,所述支撑杆上还设有与抱箍匹配使用的抱箍闭锁销12。
所述导轨为钢槽导轨。
如图3所示,所述导轨有两条钢槽导轨组成,两条钢槽导轨之间通过补强杆9连接,加强稳定性与牢固性。
由带护栏的底座提供高空人员的作业空间,避免导地线落地压接,提高工作效率,减少青苗赔偿费用。
导地线固定立杆通过抱箍固定导地线,使导地线轴线与两个抱箍连线、液压钳轴线重合,避免压接管压后弯曲。
液压钳通过底座滑轮在导轨上滑动,适用于导线端头在不同位置处的操作。
导线固定立杆通过抱箍固定导地线,使导线轴线与两个抱箍连线、液压钳轴线重合,避免压接管压后弯曲。
上述虽然结合附图对本实用新型的具体实施方式进行了描述,但并非对本实用新型保护范围的限制,所属领域技术人员应该明白,在本实用新型的技术方案的基础上,本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
