一种用于光伏架的调节架体的制作方法

本实用新型涉及一种光伏架上调节结构，尤其是涉及一种用于光伏架的调节架体。

背景技术：

传统的太阳能光伏板都是固定在支架上从一个方向接受太阳光的照射，将太阳光转变为电能。显然太阳能光伏板接触日光照射面最大其光能转换或大，最好是太阳能光伏板面与阳光射线呈直角，能形成最大光能转换。但阳光的照射方向是随着季节变化转动不同角度，而固定的太阳能光伏板不能随着季节变化转动，从而使其在不同季节接受光照的时间长短不同，能量转换也不同，造成太阳能光伏板光能转换率低，使用效果差。

同时现有的太阳能光伏板的支架大多为固定式的架体结构，其优点主要体现在稳定性强，而固定结构造成其适用性能差，无法根据具体安装地点、环境等不同使用要求进行调节。

技术实现要素：

根据上述不足，本实用新型公开一种用于光伏架的调节架体，其主要调节相邻支撑杆间距的调节功能，从而能在不同环境及不同实际要求中进行调节，提高调节式的光伏架的结构适应性。

为达到上述目的，具体技术方案如下：

一种用于光伏架的调节架体，其包括两根相互铰接的铰接杆及四个卡夹，各铰接杆的两端分别安装有两个卡夹；所述各卡夹包括两片相互铰接的卡片，两卡片之间具有间隙形成卡夹开口，各卡片的卡夹开口端径向延伸有锁紧壁，两个卡片的锁紧壁上分别开设有让位于锁紧螺栓的通孔。

进一步，所述各卡片锁紧壁的外表面为锁紧面，该锁紧面上等距分布有条形凹槽，形成凹凸状的锁紧面结构。

进一步，所述各卡片的锁紧面对应通孔处设置有环形凹槽，该环形凹槽内设置有环形垫片。

进一步，所述各卡片的内侧壁上设置有若干个夹持凸块，各夹持凸块呈矩形状。

本实用新型X形状调节架可以有效调节两根支撑杆之间的间距，从而达到结构简单、适应性强、适用范围广等优点；另，本新型中的卡夹能够可拆卸的与支撑杆相连，进一步提高适应性，同时也达到结构的稳定连接。

附图说明

图1是本实用新型实施例结构与支撑杆配合的立体图；

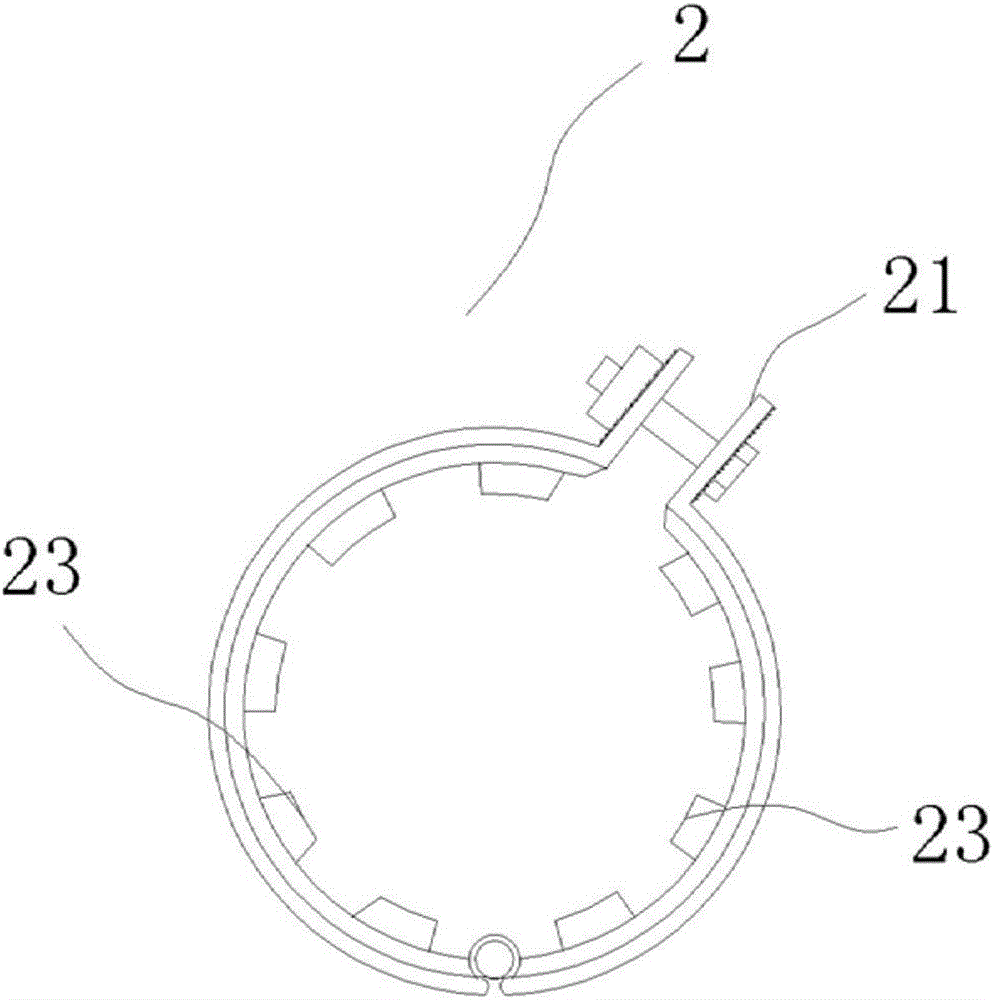

图2是本实用新型实施例中所述卡夹结构俯视图；

图3是本实用新型实施例中卡夹中锁紧壁结构立体图；

图4是本实用新型实施例中所述铰接杆结构剖面图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

如图1及图2所示，一种用于光伏架的调节架体，其包括两根相互铰接的铰接杆1及四个卡夹2，各铰接杆1的两端分别安装有两个卡夹2。

如图1至图4所示，前述各卡夹2包括两片相互铰接的卡片，两卡片之间具有间隙形成卡夹开口，各卡片的卡夹开口端径向延伸有锁紧壁21，两个卡片的锁紧壁21上分别开设有让位于锁紧螺栓的通孔22。各卡片锁紧壁21的外表面为锁紧面，该锁紧面上等距分布有条形凹槽，形成凹凸状的锁紧面结构，所述各卡片的锁紧面对应通孔22处设置有环形凹槽，该环形凹槽内设置有环形垫片3。

如图2所示，前述各卡片的内侧壁上设置有若干个夹持凸块23，各夹持凸块23呈矩形状。具体的说，为了进一步增加夹持的稳定性，在夹持凸块的表面上嵌入多个硅胶条(未示出)，形成具有弹性的凹凸结构。

更有选的技术方案是：如图4所示，前述各铰接杆1的横截面为C性状的杆体，为了加强铰接杆的强度在C性状的杆体内增设加强结构4，该加强结构4包括若干个X形状的加强杆，各加强杆与铰接杆1一体成型，形成高强度的杆体结构。

以上各实施例仅用以说明本实用新型的技术方案，但是本实用新型并不限于此实施方式，在所属技术领域的技术人员所具备的的知识范围内，在不脱离本实用新型宗旨的前提下，还可以做出各种变化。所属技术领域的技术人员从上述的构思出发，不经过创造性的劳动，所作出的种种变换，均落在本实用新型的保护范围内。
