密封防水电机的制作方法

本实用新型属于电机技术领域，具体涉及一种密封防水电机。

背景技术：

电机在各行各业中都有广泛运用，因此电机的运行环境的好坏参差不齐。在很多行业中，电机的运行环境会对电机的性能和使用寿命造成影响。在潮湿的环境下运行的电机容易进水受潮，从而影响电机的使用寿命和性能。

因此，基于上述问题，需要设计一种新的密封防水电机。

技术实现要素：

本实用新型的目的是提供一种密封防水电机，以解决电机进水的技术问题。

为了解决上述技术问题，本实用新型提供了一种密封防水电机，包括：

壳体、电机轴、轴承和密封机构；

所述电机轴设置在所述壳体内部，并且所述电机轴的一端穿出所述壳体；

所述电机轴通过所述轴承与所述壳体转动连接；

所述密封机构设置在所述轴承的外侧，以遮盖轴承，防止液体通过轴承进入所述壳体内。

进一步，所述密封机构包括：罩盖和密封圈；

所述罩盖套设在所述电机轴上，以遮盖所述轴承；

所述密封圈套设在所述电机轴上，并且所述密封圈设置在所述罩盖与所述电机轴之间；

所述密封圈适于防止液体进入所述罩盖，以防止所述液体通过轴承进入所述壳体内。

进一步，所述密封防水电机还包括：定子、控制模块，以及与该控制模块电性连接的转子；

所述转子设置在所述壳体内部，并且所述转子设置在所述电机轴上；

所述定子设置在所述转子的外侧，并且所述定子设置在所述壳体的内壁上；

所述控制模块适于控制所述转子转动，以带动所述电机轴转动。

进一步，所述密封防水电机还包括：由控制模块控制的冷却机构；

所述冷却机构适于排散所述壳体内部的热量。

进一步，所述冷却机构包括：水泵、输水管和蓄水盒；

所述壳体适于采用空心结构；

所述蓄水盒设置在所述壳体的外壁上；

所述水泵设置在所述蓄水盒上；

所述壳体的外壁上开设有两个通孔；

所述的输水管的一端连接所述水泵，另一端连接所述蓄水盒，并且所述输水管从一通孔穿入所述壳体，从另一通孔穿出所述壳体；

所述控制模块适于控制所述水泵将蓄水盒内的液体抽入所述输水管，以将壳体内部的热量排散。

本实用新型的有益效果是，本实用新型通过壳体、电机轴、轴承和密封机构；所述电机轴设置所述壳体内部，并且所述电机轴的一端穿出所述壳体；所述电机轴通过所述轴承与所述壳体转动连接；所述密封机构设置在所述轴承的外侧，以遮盖轴承，防止液体通过轴承进入所述壳体内，实现了电机的密封防水，避免电机因为进水导致性能下降和减少使用寿命。

本实用新型的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。

为使本实用新型的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型所涉及的密封防水电机的结构示意图；

图2是本实用新型所涉及的密封防水电机的原理框图。

图中：

1为壳体、11为通孔；

2为电机轴；

3为轴承；

4为密封机构、41为罩盖、42为密封圈；

5为定子；

6为转子；

7为冷却机构、71为水泵、72为输水管、73为蓄水盒。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

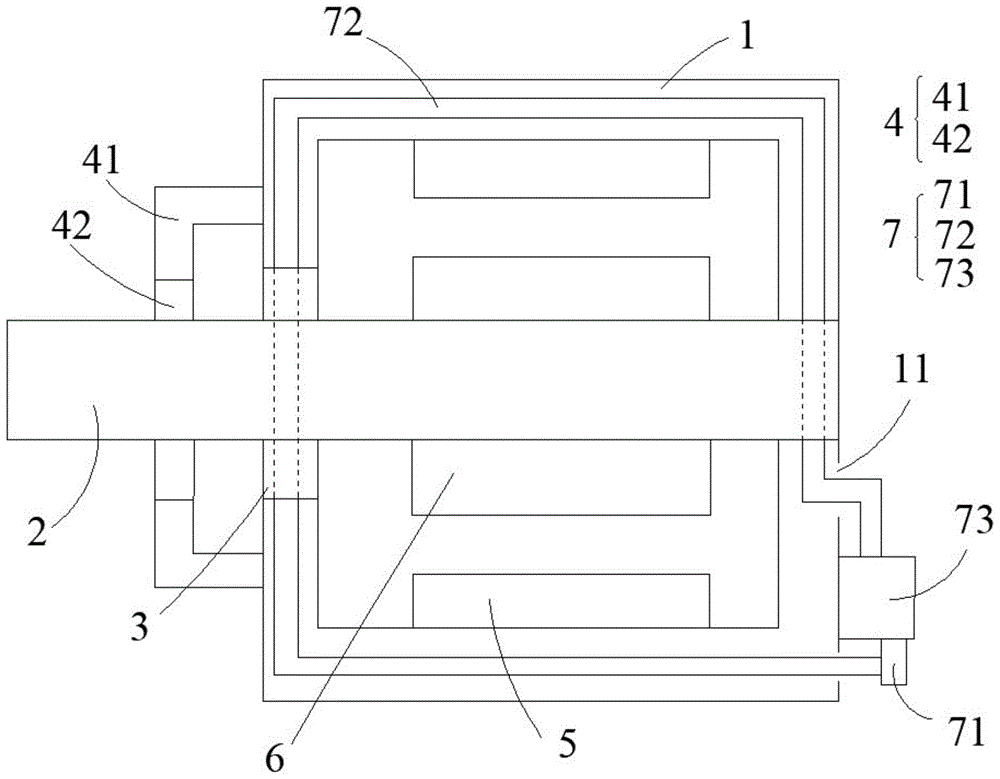

图1是本实用新型所涉及的密封防水电机的结构示意图。

如图1所示，本实施例1提供了一种密封防水电机，包括：壳体1、电机轴2、轴承3和密封机构4；所述电机轴2设置在所述壳体1内部，并且所述电机轴2的一端穿出所述壳体1；所述电机轴2通过所述轴承3与所述壳体1转动连接；所述密封机构4设置在所述轴承3的外侧，以遮盖轴承3，防止液体通过轴承3进入所述壳体1内；通过密封机构4可以将轴承3遮盖，防止液体通过轴承3的缝隙或轴承3与电机轴2之间的缝隙进入壳体1内部，实现了电机的密封与防水，避免电机因进水导致的性能下降和使用寿命的降低。

在本实施例中，所述密封机构4包括：罩盖41和密封圈42；所述罩盖41套设在所述电机轴2上，以遮盖所述轴承3；所述密封圈42套设在所述电机轴2上，并且所述密封圈42设置在所述罩盖41与所述电机轴2之间；所述密封圈42适于防止液体进入所述罩盖41，以防止所述液体通过轴承3进入所述壳体1内；通过密封圈42实现了罩盖41与所述电机轴2之间的密封；所述罩盖41可以通过螺钉等与壳体1固定连接，使罩盖41与所述壳体1之间紧密连接，避免液体经过罩壳与壳体1之间的缝隙进入罩壳内，进而进入壳体1内，提高了密封防水效果。

图2是本实用新型所涉及的密封防水电机的原理框图。

如图2所示，在本实施例中，所述密封防水电机还包括：定子5、控制模块，以及与该控制模块电性连接的转子6；所述控制模块可以但不限于采用stm32系列单片机；所述转子6设置在所述壳体1内部，并且所述转子6设置在所述电机轴2上；所述定子5设置在所述转子6的外侧，并且所述定子5设置在所述壳体1的内壁上；所述控制模块适于控制所述转子6转动，以带动所述电机轴2转动。

实施例2

在实施例1的基础上，在本实施例2中，所述密封防水电机还包括：由控制模块控制的冷却机构7；所述冷却机构7适于排散所述壳体1内部（设置有定子5与转子6的空间）的热量；将电机密封后电机内部的热量难以排散，导致电机内部的温度上升，从而导致电机性能的下降，影响电机的使用寿命；通过冷却机构7可以有效的排散壳体1内部的热量，防止壳体1内部的温度上升，避免温度对电机性能的影响和对电机使用寿命的影响。

在本实施例中，所述冷却机构7包括：水泵71、输水管72和蓄水盒73；所述水泵71可以但不限于采用bsp48180微型压力泵；所述蓄水盒73内盛放的液体可以但不限于是水或冷却油；所述壳体1适于采用空心结构；所述蓄水盒73设置在所述壳体1的外壁上；所述水泵71设置在所述蓄水盒73上；所述壳体1的外壁上开设有两个通孔11；所述的输水管72的一端连接所述水泵71，另一端连接所述蓄水盒73，并且所述输水管72从一通孔11穿入所述壳体1，从另一通孔11穿出所述壳体1；所述输水管72排布在所述壳体1的空心结构内，在确保壳体1的完整密封性的同时，通过输水管72内的液体，将壳体1内部的热量排散；所述控制模块适于控制所述水泵71将蓄水盒73内的液体抽入所述输水管72，以将壳体1内部的热量排散；通过蓄水盒73可以实现液体的循环利用，避免资源的浪费。

综上所述，本实用新型通过壳体1、电机轴2、轴承3和密封机构4；所述电机轴2设置在所述壳体1内部，并且所述电机轴2的一端穿出所述壳体1；所述电机轴2通过所述轴承3与所述壳体1转动连接；所述密封机构4设置在所述轴承3的外侧，以遮盖轴承3，防止液体通过轴承3进入所述壳体1内，实现了电机的密封防水，避免电机因为进水导致性能下降和减少使用寿命。
