低功耗蓝牙人体感应灯控制器的制作方法

文档序号:12410245阅读:547来源:国知局
低功耗蓝牙人体感应灯控制器的制作方法与工艺

本实用新型涉及照明的技术领域,特别是一种低功耗蓝牙人体感应灯控制器的技术领域。



背景技术:

目前市场上的感应灯控制模块的主流方案是用纯硬件设计和带有MCU控制的设计方案。其中纯硬件设计的感应灯控制器,控制器的感应距离或者延时时间等参数都是由电阻或者电容等器件决定,在生产后,无法进行修改。而带有MCU的感应灯控制器,虽然能够修改控制器的参数,但是没有带有无线通信功能,用户修改参数需要通过按按键等方式进行修改。在产品安装使用之后,考虑到感应灯控制器的安装位置的关系,人的手不易触及,因此要想修改控制器的参数也比较麻烦。因而带有无线控制功能的人体感应灯控制器成了市场上的一种新需求,同时现有的感应灯控制模块不适合室外应用,不能适应雷雨天气的自然环境。

市场需要一种感应灯控制模块,需要能够使感应灯控制模块是基于低功耗蓝牙通信技术的控制器,手机可以直接和控制器建立蓝牙连接,通过手机修改感应灯控制器的工作参数,同时感应灯控制器感应灵敏度,感应距离和延时时间的参数方便修改,对安装位置没有要求,可以适应雷雨天气,能够自我保护,寿命长。



技术实现要素:

本实用新型的主要目的为提供一种低功耗蓝牙人体感应灯控制器,能够使感应灯控制模块与手机直接建立连接,通过手机修改感应灯控制器的工作参数,同时感应灯控制器感应灵敏度,可以适应雷雨天气,能够自我保护,寿命长。

为实现上述目的,本实用新型提出了一种低功耗蓝牙人体感应灯控制器,包括蓝牙模块、指示灯电路、继电器控制电路、AC‐DC电源电路、按键输入电路、处理器、壳体和人体感应传感器电路,其特征在于:处理器、蓝牙模块、指示灯电路、继电器控制电路、AC‐DC电源电路、按键输入电路和人体感应传感器电路设置在壳体中,所述处理器通过导线分别与蓝牙模块、AC‐DC电源电路、按键输入电路和人体感应传感器电路连接,所述AC‐DC电源电路用于将交流电转换成低压直流,所述按键输入电路用于修改控制器工作参数,所述指示灯电路显示人体感应传感器电路的工作状态,所述继电器控制电路用于直接控制照明灯工作状态,所述人体感应传感器电路用于输入感应信号,所述蓝牙模块用于与带有蓝牙模块的智能设备无线连接。

作为优选,所述指示灯电路包括导线和LED灯,所述LED灯通过导线与蓝牙模块连接。

作为优选,所述AC‐DC电源电路通过导线与继电器控制电路连接,继电器控制电路用于通过导线与照明灯连接。

作为优选,所述壳体上设置有固定孔,所述固定孔通过螺钉将壳体固定在物体上。

作为优选,所述AC‐DC电源电路与处理器之间设置有防雷管,所述防雷管用于保护电路,防止电压不正常变化而损坏用电元器件。

附图说明

图1是本实用新型一种低功耗蓝牙人体感应灯控制器的结构示意图;

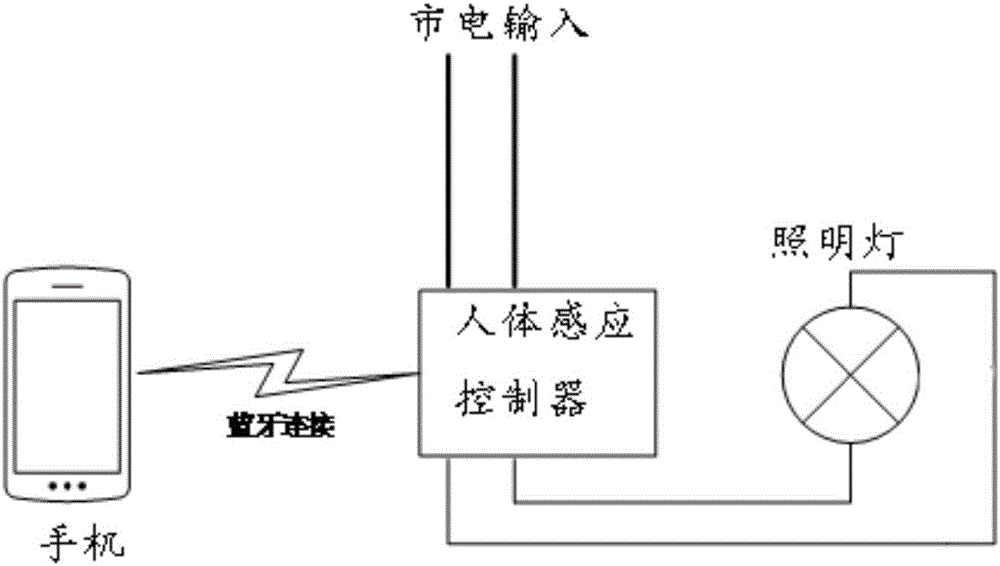

图2是本实用新型一种低功耗蓝牙人体感应灯控制器的应用示意图。

本实用新型目的的实现、功能特点及优点将结合实施例,参照附图做进一步说明。

具体实施方式

参阅图1‐图2,本实用新型一种低功耗蓝牙人体感应灯控制器,包括蓝牙模块1、指示灯电路2、继电器控制电路3、AC‐DC电源电路4、按键输入电路5、处理器7、壳体和人体感应传感器电路6,其特征在于:处理器7、蓝牙模块1、指示灯电路2、继电器控制电路3、AC‐DC电源电路4、按键输入电路5和人体感应传感器电路6设置在壳体中,所述处理器7通过导线分别与蓝牙模块1、AC‐DC电源电路4、按键输入电路5和人体感应传感器电路6连接,所述AC‐DC电源电路4用于将交流电转换成低压直流,所述按键输入电路5用于修改控制器工作参数,所述指示灯电路2显示人体感应传感器电路6的工作状态,所述继电器控制电路3用于直接控制照明灯工作状态,所述人体感应传感器电路6用于输入感应信号,所述蓝牙模块1用于与带有蓝牙模块1的智能设备无线连接。所述指示灯电路2包括导线和LED灯,所述LED灯通过导线与蓝牙模块1连接。所述AC‐DC电源电路4通过导线与继电器控制电路3连接,继电器控制电路3用于通过导线与照明灯连接。所述壳体上设置有固定孔,所述固定孔通过螺钉将壳体固定在物体上。所述AC‐DC电源电路4与处理器7之间设置有防雷管,所述防雷管用于保护电路,防止电压不正常变化而损坏用电元器件。

应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。

本实用新型工作过程:

本实用新型一种低功耗蓝牙人体感应灯控制器在工作过程中,用户在手机上安装APP,通过手机蓝牙连接控制器,当手机和控制器建立连接之后,就可以操作APP用户界面,对控制器进行控制,对参数进行修改,可以修改感应的距离和触发后工作的时间,所述AC‐DC电源电路用于将交流电转换成低压直流,所述按键输入电路用于修改控制器工作参数,所述指示灯电路显示人体感应传感器电路的工作状态,所述继电器控制电路用于直接控制照明灯工作状态,所述人体感应传感器电路用于输入感应信号,所述蓝牙模块用于与带有蓝牙模块的智能设备无线连接。

本实用新型一种低功耗蓝牙人体感应灯控制器,感应灯控制模块是基于低功耗蓝牙通信技术的控制器,手机可以直接和控制器建立蓝牙连接,通过手机修改感应灯控制器的工作参数,同时感应灯控制器感应灵敏度,感应距离和延时时间的参数方便修改,对安装位置没有要求,可以适应雷雨天气,能够自我保护,寿命长。

以上所述仅为本实用新型的优选实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其他相关的技术领域,均同理包括在本实用新型的专利保护范围内。
