双功率增流型LED驱动电源的制作方法

本实用新型涉及灯饰领域，尤其是指用来驱动LED双色灯串或灯带工作的驱动电源。

背景技术：

我们知道，双色LED灯带具有更好的灯光装饰效果，当前双色灯带上使用的LED双色全功率电源，都是采用双驱动电路实现的，这导致驱动电源的成本稍高。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供了一种结构更合理、生产成本更低的双功率增流型LED驱动电源。

为了解决上述存在的技术问题，本实用新型采用下述技术方案：

一种双功率增流型LED驱动电源，包括相互连接的MCU芯片、电源模块和输出控制电路，其中：

所述电源模块包括IC1和MOS管Q1；所述MOS管Q1用于双倍电流输出，其G极与MCU芯片对应引脚连接；

所述输出控制电路包括可控硅SC1、SC2，分别控制各自的可控硅SC1、SC2通断的三极管Q2、Q3；所述三极管Q2、Q3的基极分别与MCU芯片对应引脚连接，发射极同时与MOS管Q1的S极连接后接地，集电极分别与可控硅SC1、SC2的G极连接；所述可控硅SC1、SC2的A极分别与正、反灯串LED1、LED2的负端连接，用于控制灯串的正反向通电。

在对上述双功率增流型LED驱动电源的改进方案中，所述MCU芯片的型号是MK6A12P。

在对上述双功率增流型LED驱动电源的改进方案中，所述IC1的型号是S5133D。

与现有技术相比，本实用新型的有益效果：由于电源模块只用一个单驱就能实现两串灯串的双功率输出，因此本实用新型的结构更合理、生产成本更低。

下面结合附图与具体实施方式对本实用新型作进一步的详细描述：

【附图说明】

图1 是本实用新型实施例的电路方框图；

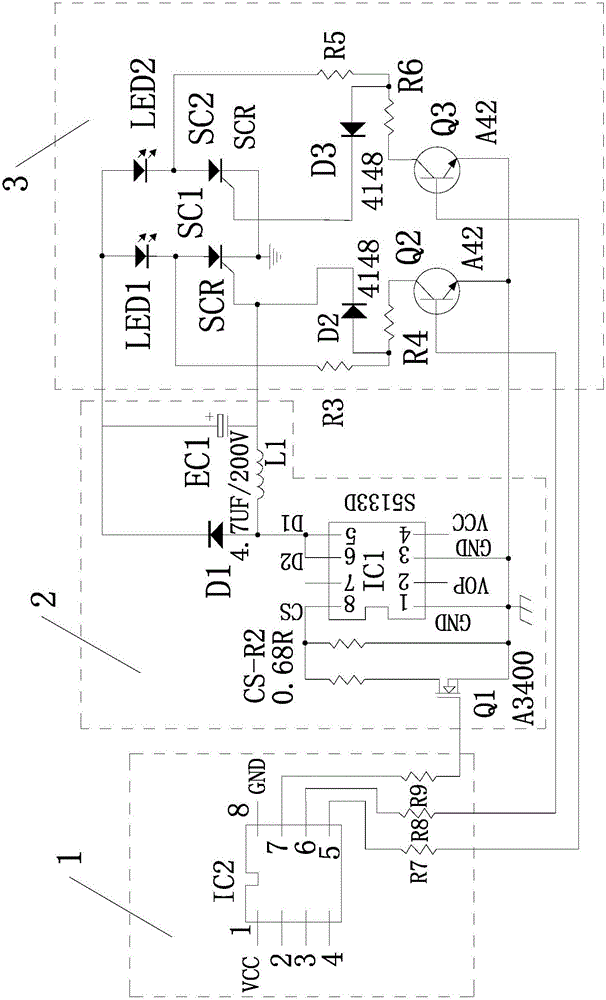

图2 是本实用新型实施例的电路原理示意图。

【具体实施方式】

一种双功率增流型LED驱动电源，如图1、2所示，包括相互连接的MCU芯片1、电源模块2和输出控制电路3，其中：

所述电源模块2包括IC1和MOS管Q1；所述MOS管Q1用于双倍电流输出，即其导通时实现增加电流（简称增流），其G极与MCU芯片1的对应引脚连接；

所述输出控制电路3包括可控硅SC1、SC2，分别控制各自的可控硅SC1、SC2通断的三极管Q2、Q3；所述三极管Q2、Q3的基极分别与MCU芯片对应引脚连接，发射极同时与MOS管Q1的S极连接后接地，集电极分别与可控硅SC1、SC2的G极连接，当三极管Q2不导通时，可控硅SC1导通；而当三极管Q2导通时，可控硅SC1不导通；同样，当三极管Q3不导通时，可控硅SC2导通；而当三极管Q3导通时，可控硅SC2不导通；所述可控硅SC1、SC2的A极分别与正、反灯串LED1、LED2的负端连接，用于控制灯串的正反向通电；所述正、反灯串LED1、LED2的正端与电源模块的对应引脚连接。

本实用新型是这样工作的：

当MCU芯片1控制三极管Q2不导通时，可控硅SC1导通，电源模块2输出电流约240MA，这时使LED1灯串通电点亮；而当MCU芯片1控制三极管Q3不导通时，可控硅SC2导通，电源模块2输出电流约240MA，这时LED2灯串通电点亮，这样就实现了驱动电源的单功率输出——LED1、2灯串的交替点亮；

当MCU芯片1控制三极管Q2、Q3都不导通时，可控硅SC1、SC2则同时导通，于是使MOS管Q1导通，电源模块2输出双倍电流给LED1、2灯串同时点亮，从而实现双功率增流。

从上可以看出，本实用新型的电源模块只用一个MOS管这一单驱就能实现正、反向输入的灯串的双功率输出，因此的结构更合理、生产成本更低。

具体地，所述MCU芯片1（即IC1）的型号可以是MK6A12P等。

所述电源模块2的IC1型号可以是S5133D等。

综上所述仅为本实用新型较佳的实施例，并非用来限定本实用新型的实施范围。即凡依本实用新型申请专利范围的内容所作的等效变化及修饰，皆应属于本实用新型的技术范畴。
