一种智能家居遥控器及控制方法与流程

本发明属于照明的技术领域，特别涉及一种用于智能照明的遥控器。

背景技术：

人眼的演化已经很适应太阳光的各时段色温，现在人们所使用的照明灯就是模拟太阳的色温而发明的。现有的灯都是亮度与色温皆固定不变，现有灯当房间采光不足时亮度不够导致眼睛不舒服，反之当房间采光太亮时灯的亮度没任何做用导致浪费电，且现有的灯都是固定色温没办发像太阳一样随着时间变化色温，灯光过量则太刺眼，不仅浪费电力还影响视力，灯光太暗则无法看清楚周围的环境，对视力带来不良影响，因此单一的灯光照明方式，不仅不利于节约能源，还不利于对视力的保护。

为此，人们设计了通过rf模块进行控制的照明灯，能够对照明灯的色温进行控制和调节，而控制和调节则是通过遥控器实现的，摇控器作为控制工具，随着智能产品的变化也愈来愈多，尤其照明类智能产品，混光混色的须求也越来越多，摇控器为因应这些需求在设计上也越来越复杂，目前市场上已经出现为了无间断式调灯光颜色而发展出色环式触控的摇控器，但这种遥控器在传统遥控器的基础上增加了一个发光环，通过发光环对遥控器的状态进行显示，色环遥控器不仅硬件结上容易有触碰不良的瑕疵，外观色环热转印报废率高之外，还有成本居高不下等问题，且触控ic待机耗电比按键式遥控器要大很多。

技术实现要素：

为了解决上述问题，本发明的目地是提供一种智能家居遥控器及控制方法，该遥控器及控制方法能够降低触控ic的成本及高耗电，解决触控容易不良的问题。

本发明的另一个目地在于提供一种智能家居遥控器及控制方法，该遥控器及控制方法结构简单，易于实现，具有色环按键对照明产品不跳变的色循环功能。

为实现上述目的，本发明的技术方案为：

一种智能家居遥控器，其包括有遥控器上盖、开关及数字按键、电路板及遥控器后盖，其特征在于该遥控器还包括有色环按键，所述色环按键具有多个，分别对应于多种色彩显示，通过多个色环按键，能够不间断地显示颜色变化，多个色环按键分别控制，避免了触控ic的使用，同时能够解决触控不良的问题。

所述色环按键设置于色环板上且电连接于电路板。

进一步，所述色环按键具有多个，均匀排列于色环板的中部，以便于进行控制。

更进一步，所述色环板呈方形，所述色环板的四个角设置有定位块，以便于色环板的安装。

更进一步，所述定位块对称分布，且所述定位块为l形或l形的对称结构，以具有特定的限位作用。

一种智能家居遥控器的控制方法，其特征在于该方法将色环分区于按键，并赋予按键该色环区块的循环程序码，按照循环程序码进行色变。

进一步，所述色变，首先将四个按键区按照顺时针依次分为按键一、按键二、按键三和按键四，其中，按键一为顺时针快速色环渐变，按键二为顺时针慢速色环渐变，按键三为逆时针快速色环渐变，按键四为逆时针慢速色环渐变，由此，实现对照明产品不跳变的色循环功能。

进一步，所述色变，首先将四个按键区按照顺时针依次分为按键一、按键二、按键三和按键四，其中，按键一为红到橙、按键二为黄到绿、按键三为蓝到紫、按键四紫到红进行色变，当长按按键一则产品在红到橙上做色循环，长按按键二则产品在黄到绿上做色循环，依此类推。

本发明通过上述的结构设置，避免了触控ic的使用，可以减少遥控器的成本及触控易发生不良及耗电快的问题，同时，将遥控器的色环按键设置多个，可以将色环分区给多个按键，并赋予按键该色环区块的循环，由此实现对照明产品不跳变的色循环功能。

本发明结构简单，易于实现，具有色环按键对照明产品不跳变的色循环功能。

附图说明

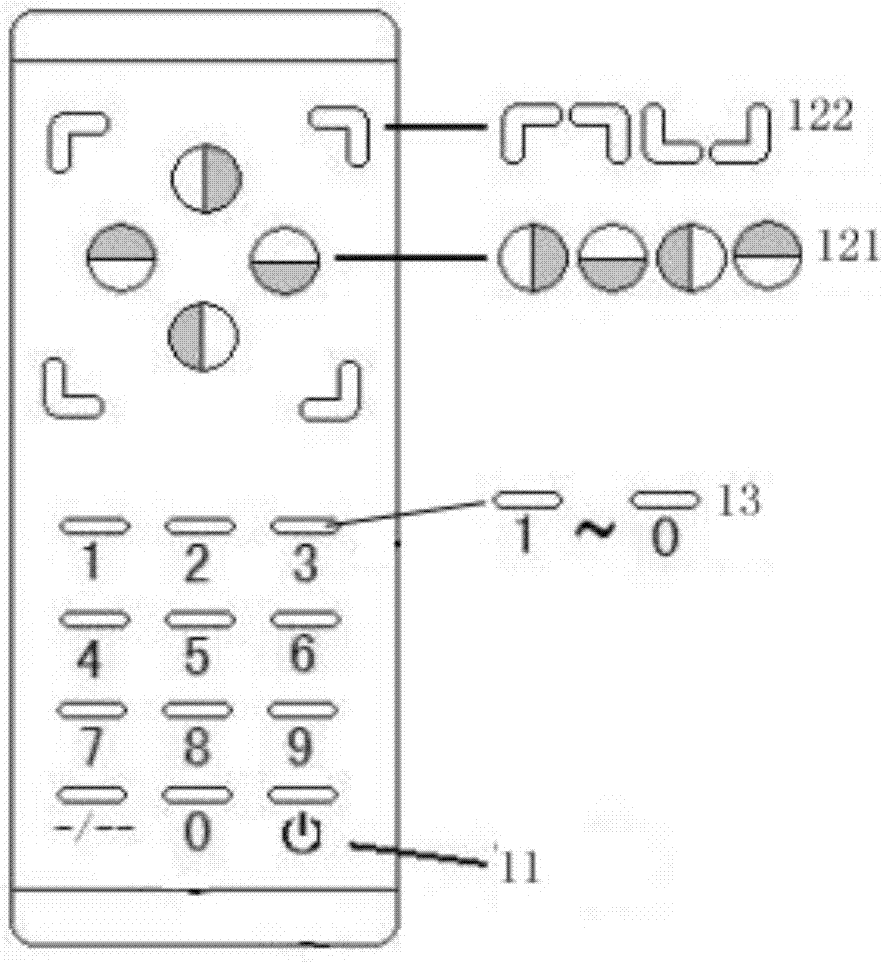

图1是本发明所实施的结构示意图。

图2是本发明所实施按键和色变的示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

参见图1所示，本发明所实现的智能家居遥控器，图中所示，该遥控器包括有遥控器上盖11、色环板12、开关及数字按键13、电路板14及遥控器后盖15，其中，色环按键121具有多个，分别对应于多种色彩显示及变化，色环按键121设置在色环板12上。通过多个色环按键，能够不间断地显示颜色变化，多个色环按键分别控制，避免了触控ic的使用，同时能够解决触控不良的问题。

色环按键121均匀排列设置于色环板12的中部，且电连接于电路板14。

同时，所述色环板12呈方形，所述色环板12的四个角设置有定位块122，以便于色环板的安装。

定位块122对称分布，如图所示，定位块122为l形或l形的对称结构，以具有特定的限位作用。

通过上述的结构设置，避免了触控ic的使用，可以减少遥控器的成本及触控易发生不良及耗电快的问题，将遥控器的色环按键设置多个，可以将色环分区给多个按键，并赋予按键该色环区块的循环，由此实现对照明产品不跳变的色循环功能。

结合图2所示，本发明所实现的智能家居遥控器的控制方法，首先，将色环分区于按键，并赋予按键该色环区块的循环程序码，然后，按照循环程序码进行色变。

例如，第一种方式将四个按键区121按照顺时针依次分为按键一、按键二、按键三和按键四，其中，按键一为顺时针快速色环渐变，按键二为顺时针慢速色环渐变，按键三为逆时针快速色环渐变，按键四为逆时针慢速色环渐变。

第二种方式为：将四个按键区121分别设置不同的色环，其中，按键一为红到橙，按键二为黄到绿，按键三为蓝到紫，按键四紫到红为当长按按键一则产品在红到橙上做色循环，长按按键二则产品在黄到绿上做色循环，依次类推。

使用方法：与一般智能按键式摇控器一样能对智能产品进行控制，开关功能，按键0～9可定义及佩对各项智能产品，并且可以针对需求将智能产品分组，达到同时控制的目地，还能依照需求设定好场景，但与其它按键式摇控器最大的不同在于一般智能按键式摇控器没有色环控制功能，只能跳变式改变颜色，本发明之按键式摇控器，能做到与智能触控式摇控器色环按键对照明产品不跳变的色循环功能。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种智能家居遥控器及控制方法，其包括有遥控器上盖、开关及数字按键、电路板及遥控器后盖，该遥控器还包括有色环按键，所述色环按键具有多个，分别对应于多种色彩显示，通过多个色环按键，能够不间断地显示颜色变化，多个色环按键分别控制，避免了触控IC的使用，同时能够解决触控不良的问题。

技术研发人员：刘学唐
受保护的技术使用者：深圳市实益达智能技术有限公司
技术研发日：2017.05.22
技术公布日：2017.08.01
