空调器的线控盒和空调器的制作方法

本实用新型涉及空气调节技术领域，尤其是涉及一种空调器的线控盒和空调器。

背景技术：

在空调器领域，空调器的线控盒内的导线是通过筋位限位的，一方面，筋位结构是在有一定壁厚的限位板上开槽，故用筋位限位的导线容易脱落，难以固定。另一方面，线控器的结构空间比较小，筋位结构在设计排布上也存在困难。

技术实现要素：

本实用新型提供一种空调器的线控盒，所述空调器的线控盒具有可靠固定导线的优点。

本实用新型提供一种空调器，所述空调器具有如上所述的空调器的线控盒。

根据本实用新型实施例的空调器的线控盒，包括盒体、电路板、第一电声组件和第二电声组件，所述盒体包括安装板，所述安装板具有多个单向限位卡扣和多个双向限位卡扣。所述电路板位于所述盒体内，所述电路板与所述安装板连接。所述第一电声组件通过第一导线与电路板电连接，所述第一导线通过所述单向限位卡扣、所述双向限位卡扣限定走线方向。所述第二电声组件通过第二导线与电路板电连接，所述第二导线通过所述单向限位卡扣限定走线方向。

根据本实用新型实施例的空调器的线控盒，通过利用单向限位卡扣和双向限位卡扣限定第一导线的走线方向、利用单向限位卡扣限定第二导线的走线方向，由此可以使第一导线和第二导线沿设计路径走线，进而不但可以避免第一导线和第二导线与电路板干涉、还可以避免因走线凌乱、互相缠绕导致线控盒功能失效。

在一些实施例中，所述安装板具有相邻的第一边缘和第二边缘，所述电路板设于所述安装板的中部，所述电路板与所述第一边缘之间的区域为第一区域，所述电路板与所述第二边缘的区域为第二区域，所述第一电声组件和多个所述双向限位卡扣均位于所述第一区域内，多个所述双向限位卡扣沿所述第一边缘间隔开。所述第二电声组件和多个所述单向限位卡扣均位于所述第二区域内，多个所述单向限位开口沿第二边缘间隔开。

在一些实施例中，所述单向限位卡扣为勾状结构。

在一些实施例中，多个所述单向限位卡扣中的部分的勾状结构朝向与其余单向限位卡扣的朝向相反。

在一些实施例中，所述第一电声组件为扬声器，所述第二电声组件为麦克风。

在一些实施例中，所述第二电声组件为多个。

在一些实施例中，每个所述第二电声组件与至少一个所述单向限位卡扣对应。

在一些实施例中，任意相邻的两个所述第二电声组件之间具有至少一个所述单向限位卡扣。

在一些实施例中，所述双向限位卡扣包括第一限位部和第二限位部。所述第二限位部和所述第一限位部均设于所述安装板，所述第二限位部和所述第一限位部相对且间隔开，所述第一导线位于所述第一限位部和所述第二限位部之间。

在一些实施例中，所述第一限位部和所述第二限位部均呈勾状，所述第一限位部的勾状结构朝向和所述第二限位部的勾状结构朝向相反，以将第一导线限定于所述第一限位部和第二限位部之间。

根据本实用新型实施例的空调器，包括如上所述的空调器的线控盒。

根据本实用新型实施例的空调器，通过利用单向限位卡扣和双向限位卡扣限定第一导线的走线方向、利用单向限位卡扣限定第二导线的走线方向，由此可以使第一导线和第二导线沿设计路径走线，进而不但可以避免第一导线和第二导线与电路板干涉、还可以避免因走线凌乱、互相缠绕导致线控盒功能失效。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

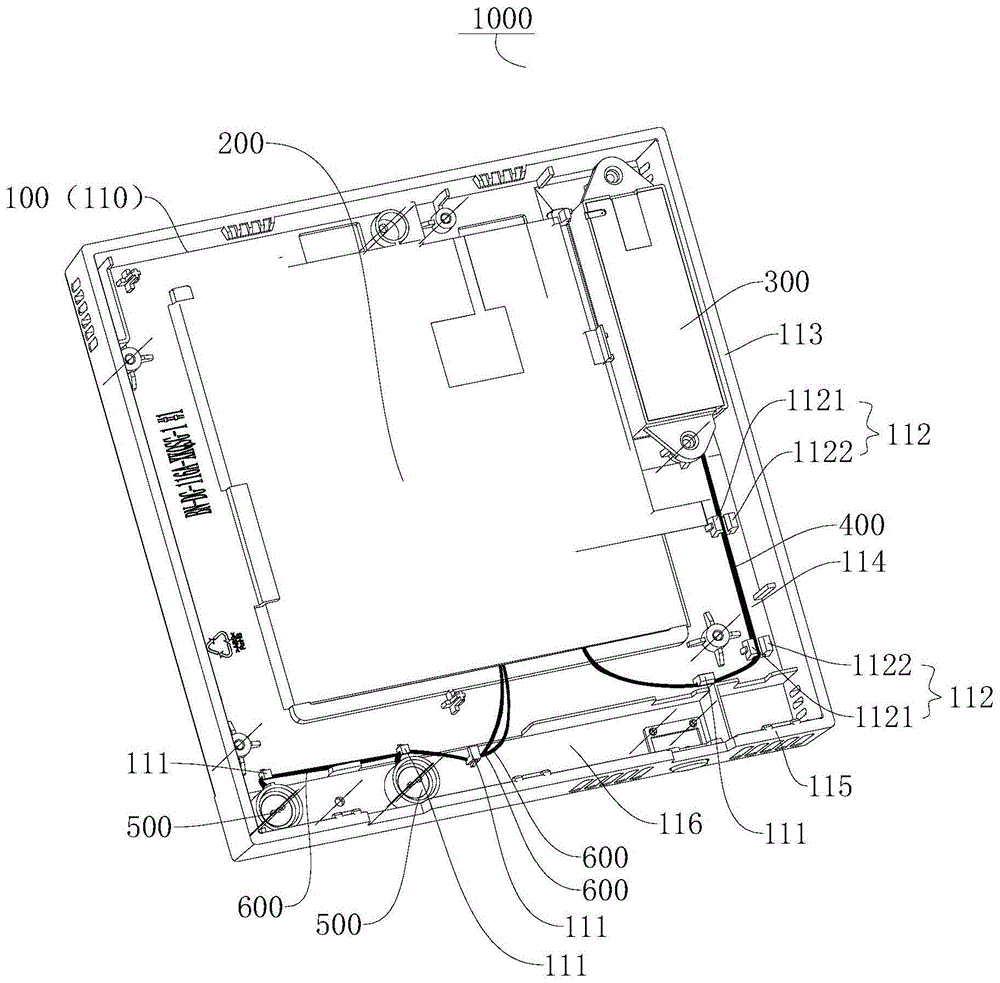

图1是根据本实用新型实施例的空调器的线控盒的结构示意图；

图2是根据本实用新型实施例的空调器的线控盒的盒体的结构示意图；

图3是图2中a处的放大图；

图4是图2中b处的放大图。

附图标记：

线控盒1000，

盒体100，安装板110，单向限位卡扣111，双向限位卡扣112，第一限位部1121，第二限位部1122，第一边缘113，第一区域114，第二边缘115，第二区域116，

电路板200，

第一电声组件300，第一导线400，

第二电声组件500，第二导线600，

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

下面参考图1-图4描述根据本实用新型实施例的空调器的线控盒和空调器。

如图1-图4所示，根据本实用新型实施例的空调器的线控盒1000，包括：盒体100、电路板200、第一电声组件300和第二电声组件500。

具体而言，如图1所示，盒体100包括安装板110，安装板110可以用来安装电路板200、第一电声组件300和第二电声组件500等功能元件，安装板110具有多个单向限位卡扣111和多个双向限位卡扣112。这里，需要说明的是，“单向限位卡扣111”可以从一个方向上限定走线方向，“双向限位卡扣112”可以从两个方向上限定走线方向。

如图1所示，电路板200位于盒体100内，电路板200与安装板110连接，由此安装板110可以对电路板200起到支撑作用。第一电声组件300通过第一导线400与电路板200电连接，第一导线400通过单向限位卡扣111和双向限位卡扣112限定走线方向。第二电声组件500通过第二导线600与电路板200电连接，第二导线600通过单向限位卡扣111限定走线方向。

可以理解的是，如图3-图4所示，第一导线400和第二导线600是可以导电的柔性线体，单向限位卡扣111和双向限位卡扣112可以让第一导线400和第二导线600沿设计路径走线，进而不但可以避免第一导线400和第二导线600与电路板200干涉，还可以避免因走线凌乱、互相缠绕导致线控盒1000功能失效。

相关技术中，线控盒内的导线是通过筋位限位的，一方面，筋位结构是在有一定壁厚的限位板上开槽，故用筋位限位的导线容易脱落，难以固定。另一方面，线控器的结构空间比较小，筋位结构在设计排布上也存在困难。

根据本实用新型实施例的空调器的线控盒1000，通过利用单向限位卡扣111和双向限位卡扣112限定第一导线400的走线方向、利用单向限位卡扣111限定第二导线600的走线方向，由此可以使第一导线400和第二导线600沿设计路径走线，进而不但可以避免第一导线400和第二导线600与电路板200干涉，还可以避免因走线凌乱、互相缠绕导致线控盒1000功能失效。

根据本实用新型的一些实施例，如图1所示，安装板110具有相邻的第一边缘113和第二边缘115。电路板200设于安装板110的中部，电路板200与第一边缘113之间的区域为第一区域114，电路板200与第二边缘115的区域为第二区域116。第一电声组件300和多个双向限位卡扣112均位于第一区域114内，多个双向限位卡扣112沿第一边缘113间隔开。多个双向限位卡扣112沿第一边缘113间隔设置有利于第一导线400在沿第一边缘113走线时在间隔距离上都有限位，可以有效的固定第一导线400。

如图1所示，第二电声组件500和多个单向限位卡扣111均位于第二区域116内，多个单向限位卡扣111沿第二边缘115间隔开。多个单向限位卡扣111沿第二边缘115间隔设置有利于第二导线600在沿第二边缘115走线时在间隔距离上都有限位，可以有效的固定第二导线600。

如图3所示，在本实用新型的一些实施例中，单向限位卡扣111可以为勾状结构。可以理解的是，勾状结构可以从单一方向上限定走线方向。一方面，可以利用勾状结构的限位稳定性好的优势，对第一导线400和第二导线600限位，避免第一导线400和第二导线600随意走线，同时也可以避免第一导线400和第二导线600与电路板200干涉。另一方面，勾状结构便于排布，利于设计，进而可以优化线控盒1000内部空间的布局。

根据本实用新型的一些实施例，如图1和图3所示，多个单向限位卡扣111中的部分的勾状结构朝向与其余单向限位卡扣111的朝向相反。由此，朝向相反的单向限位卡扣111之间可以形成对扣，从而朝向相反的单向限位卡扣111可以在两个方向上对第一导线400和第二导线600中的至少一个进行限位，进而有利于第一导线400和第二导线600中的至少一个沿设计的方向走线，从而可以避免第一导线400和第二导线600中的至少一个因脱开某一卡扣而偏离设计的走线方向。

如图1所示，在本实用新型的一些实施例中，第一电声组件300可以为扬声器，第二电声组件500可以为麦克风。扬声器通过第一导线400与电路板200连接可以实现其的扬声功能，麦克风通过第二导线600与电路板200连接可以实现其的收音功能。扬声功能和收音功能的实现使得线控盒1000功能的实现。在本实用新型的一些实施例中，如图1所示，第二电声组件500可以为多个。多个第二电声组件500加强了收音效果，使线控盒1000可以带给使用者更好的使用体验。

根据本实用新型的一些实施例，如图1所示，每个第二电声组件500与至少一个单向限位卡扣111对应。需要说明的是，每个第二电声组件500各引出一个第二导线600，每个第二电声组件500有一个或者多个单向限位卡扣111与之对应，使得每个第二导线600都有一个或者多个单向限位卡扣111对其进行限位。由此，可以避免第二导线600因脱开卡扣后而偏离设计的走线方向，使第二导线600与电路板200干涉。

如图1所示，在本实用新型的一些实施例中，任意相邻的两个第二电声组件500之间具有至少一个单向限位卡扣111。由此使第二导线600从第二电声组件500引出后就可以被限位，避免第二导线600随意走线与电路板200干涉。

在本实用新型的一些实施例中，如图4所示，双向限位卡扣112包括第一限位部1121和第二限位部1122。如图1所示，第二限位部1122和第一限位部1121均设于安装板110，第二限位部1122和第一限位部1121相对且间隔开，第一导线400位于第一限位部1121和第二限位部1122之间。第二限位部1122和第一限位部1121间隔设置，可以使第二限位部1122和第一限位部1121之间具有间隙，这个间隙内可以收容第一导线400。由此，第一导线400可以被有效的固定，双向限位卡扣112引导第一导线400沿着设计的走线方向走线，减少第一导线400与电路板200干涉的风险。

根据本实用新型的一些实施例，如图4所示，第一限位部1121和第二限位部1122均呈勾状，第一限位部1121的勾状结构朝向和第二限位部1122的勾状结构朝向相反，以将第一导线400限定于第一限位部1121和第二限位部1122之间。可以理解的是，朝向相反的勾状结构一方面可以更好的对第一导线400进行限位，避免第一导线400随意走线与电路板200干涉。另一方面，勾状结构便于排布，利于设计，进而可以优化线控盒1000内部空间的布局。

下面参照图1-图4详细描述根据本实用新型实施例的空调器的线控盒1000。值得理解的是，下述描述仅是示例性说明，而不是对本实用新型的具体限制。

如图1所示，空调器的线控盒1000包括：盒体100、电路板200、第一电声组件300和第二电声组件500。

具体而言，如图1所示，盒体100包括安装板110，安装板110可以用来安装电路板200、第一电声组件300和第二电声组件500等功能元件。需要指出的是，第一电声组件300可以为扬声器，第二电声组件500可以为麦克风，第二电声组件500可以为多个。安装板110具有多个单向限位卡扣111和多个双向限位卡扣112，这里，需要说明的是，“单向限位卡扣111”可以从一个方向上限定走线方向，“双向限位卡扣112”可以从两个方向上限定走线方向。

如图2-图3所示，单向限位卡扣111可以为勾状结构，多个单向限位卡扣111中的部分的勾状结构朝向与其余单向限位卡扣111的朝向相反。可以理解的是，勾状结构可以从单一方向上限定走线方向。一方面，可以利用勾状结构的限位稳定性好的优势，对第一导线400和第二导线600限位，避免第一导线400和第二导线600随意走线，同时也可以避免第一导线400和第二导线600与电路板200干涉。另一方面，勾状结构便于排布，利于设计，进而可以优化线控盒1000内部空间的布局。

如图4所示，双向限位卡扣112包括第一限位部1121和第二限位部1122。如图1所示，第二限位部1122和第一限位部1121均设于安装板110，第二限位部1122和第一限位部1121相对且间隔开，第一导线400位于第一限位部1121和第二限位部1122之间。第二限位部1122和第一限位部1121间隔开使第二限位部1122和第一限位部1121之间具有间隙，这个间隙可以放置第一导线400。

由此，第一导线400可以被有效的固定。第一限位部1121和第二限位部1122均呈勾状，第一限位部1121的勾状结构朝向和第二限位部1122的勾状结构朝向相反，以将第一导线400限定于第一限位部1121和第二限位部1122之间。可以理解的是，朝向相反的勾状结构一方面可以更好的对第一导线400进行限位，避免第一导线400随意走线与电路板200干涉。另一方面，勾状结构便于排布，利于设计，进而可以优化线控盒1000内部空间的布局。

如图1所示，安装板110具有相邻的第一边缘113和第二边缘115。电路板200设于安装板110的中部，电路板200与第一边缘113之间的区域为第一区域114，电路板200与第二边缘115的区域为第二区域116。第一电声组件300和多个双向限位卡扣112均位于第一区域114内，多个双向限位卡扣112沿第一边缘113间隔开。多个双向限位卡扣112沿第一边缘113间隔设置有利于第一导线400在沿第一边缘113走线时在间隔距离上都有限位，可以有效的固定第一导线400。第二电声组件500和多个单向限位卡扣111均位于第二区域116内，多个单向限位卡扣111沿第二边缘115间隔开。多个单向限位卡扣111沿第二边缘115间隔设置有利于第二导线600在沿第二边缘115走线时在间隔距离上都有限位，可以有效的固定第二导线600。

第一电声组件300通过第一导线400与电路板200电连接，第一导线400通过单向限位卡扣111和双向限位卡扣112限定走线方向。第二电声组件500通过第二导线600与电路板200电连接，第二导线600通过单向限位卡扣111限定走线方向。

可以理解的是，如图3-图4所示，第一导线400和第二导线600是可以导电的柔性线体，单向限位卡扣111和双向限位卡扣112可以让第一导线400和第二导线600沿设计路径走线，进而不但可以避免第一导线400和第二导线600与电路板200干涉，还可以避免因走线凌乱、互相缠绕导致线控盒1000功能失效。

如图1所示，每个第二电声组件500与至少一个单向限位卡扣111对应。需要说明的是，每个第二电声组件500各引出一个第二导线600，每个第二电声组件500有一个或者多个单向限位卡扣111与之对应，使得每个第二导线600都有一个或者多个单向限位卡扣111对其进行限位。

由此，通过利用单向限位卡扣111和双向限位卡扣112限定第一导线400的走线方向、利用单向限位卡扣111限定第二导线600的走线方向，由此可以使第一导线400和第二导线600沿设计路径走线，进而不但可以避免第一导线400和第二导线600与电路板200干涉，还可以避免因走线凌乱、互相缠绕导致线控盒1000功能失效。

如图1-图4所示，根据本实用新型实施例的空调器，包括如上所述任一空调器的线控盒1000。

根据本实用新型实施例的空调器，通过利用单向限位卡扣111和双向限位卡扣112限定第一导线400的走线方向，利用单向限位卡扣111限定第二导线600的走线方向。让第一导线400和第二导线600沿设计路径走线，进而可以避免第一导线400和第二导线600与电路板200干涉或者因走线凌乱，互相缠绕导致线控盒1000功能失效。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
