一种防尘电控箱的制作方法

本实用新型涉及一种电控箱，尤其涉及一种防尘电控箱。

背景技术：

电力系统中用到的电控箱，需要考虑到粉尘环境对箱体内元器件的影响，需要对箱体进行防尘处理，具有防尘作用的箱体，箱体的透气性变差，元器件散发出的热量，不能很好的排出，导致箱体温度过高，对元器件损害极大。

技术实现要素：

为了解决上述存在的问题，本实用新型提供了一种防尘电控箱。

本实用新型采用如下技术方案实现的：一种防尘电控箱，包括箱体、箱门、上散热器、下散热器、左散热器、右散热器、水冷管、过滤片，所述箱体通过转动副与箱门连接，所述箱体左侧面上挖有左通孔，右侧面上挖有右通孔，并在右侧面挖有进管口和出管口，下端面上挖有下通孔，并在下端面挖有第一过滤入口和第二过滤入口，所述箱体的上侧面、左侧面和右侧面的内壁上设置有第一限位槽和第二限位槽，所述上散热器安装在箱体上端面内壁上，所述下散热器安装在箱体下端面内壁上，所述左散热器安装在箱体左侧内壁上，所述右散热器安装在箱体右侧内壁上，所述上散热器、下散热器、左散热器和右散热器均由散热底板、散热片和水管通孔组成，所述水冷管一端为进水口，另一端为出水口，并穿过散热器上的水管通孔。所述过滤片有两个，分别穿过第一过滤入口和第二过滤入口，设置在第一限位槽和第二限位槽内。

进一步地，所述箱体上的左通孔、右通孔和下通孔的形状小于各自对应散热器上散热底板的尺寸。

进一步地，所述左散热器和右散热器一样，并且散热底板左侧为向下倾斜的散热片，右侧为垂直散热底板的散热片。

进一步地，所述上散热器的散热底板只有一侧安装有垂直散热底板的散热片。

本实用新型的特点：通过双层过滤片防尘，防尘效果好，并且在更换过滤片时，仍然可以具有防尘功能，利用四个散热片和水冷管对箱体降温，降温效果显著，可有效将箱体的温度控制合理范围内。

附图说明

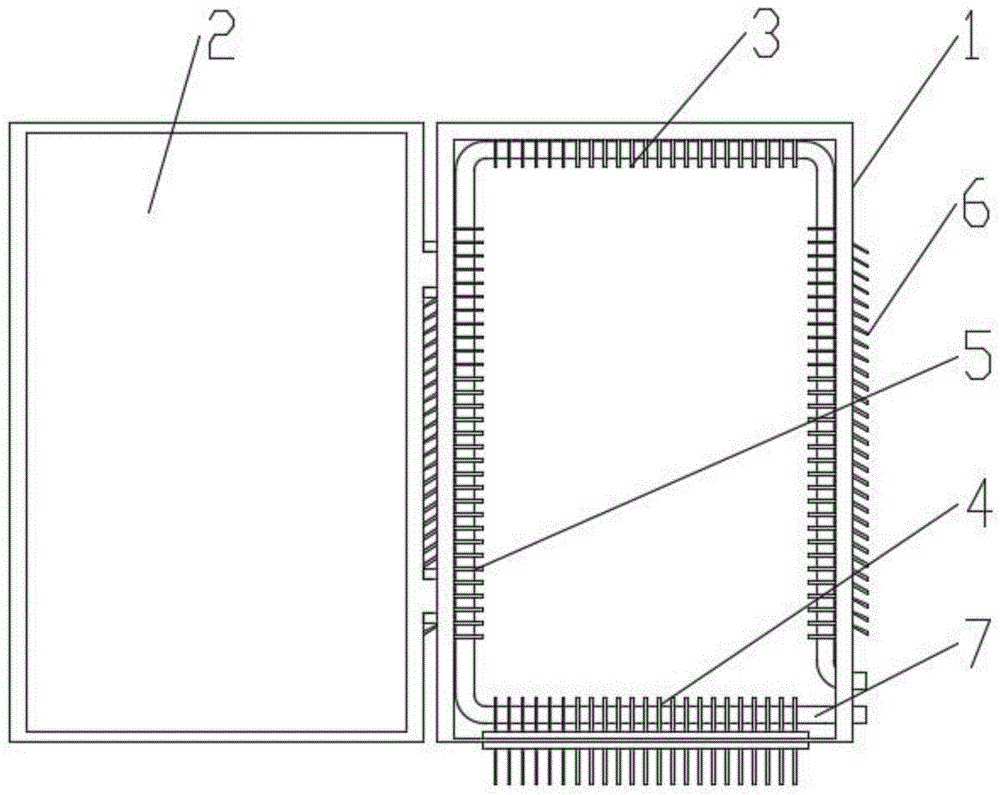

图1是本实用新型的主视图。

图2是本实用新型的箱体结构示意图。

图3是本实用新型的上散热器结构示意图。

图4是本实用新型的下散热器结构示意图。

图5是本实用新型的右散热器结构示意图。

图6是本实用新型的结构示意图。

图中：1-箱体，2-箱门，3-上散热器，4-下散热器，5-左散热器，6-右散热器，7-水冷管，8-左通孔，9-右通孔，10-下通孔，11-第一过滤入口，12-第二过滤入口，13-第一限位槽，14-第二限位槽，15-进管口，16-出管口，17-散热底板，18-散热片，19-水管通孔，20-进水口，21-出水口，22-过滤片。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了一种防尘电控箱，由如图1、图2、图3、图4、图5和图6所示，包括箱体1、箱门2、上散热器3、下散热器4、左散热器5、右散热器6、水冷管7、过滤片22，所述箱体1通过转动副与箱门2连接，所述箱体1左侧面上挖有左通孔8，右侧面上挖有右通孔9，并在右侧面挖有进管口15和出管口16，下端面上挖有下通孔10，并在下端面挖有第一过滤入口11和第二过滤入口12，所述箱体1的上侧面、左侧面和右侧面的内壁上设置有第一限位槽13和第二限位槽14，所述上散热器3安装在箱体1上端面内壁上，所述下散热器4安装在箱体1下端面内壁上，所述左散热器5安装在箱体1左侧内壁上，所述右散热器6安装在箱体1右侧内壁上，所述上散热器3、下散热器4、左散热器5和右散热器6均由散热底板17、散热片18和水管通孔19组成，所述水冷管7一端为进水口20，另一端为出水口21，并穿过散热器上的水管通孔19。所述过滤片22有两个，分别穿过第一过滤入口11和第二过滤入口12，设置在第一限位槽13和第二限位槽14内。

其中，所述箱体1上的左通孔8、右通孔9和下通孔10的形状小于各自对应散热器上散热底板17的尺寸。

其中，所述左散热器5和右散热器6一样，并且散热底板17左侧为向下倾斜的散热片18，右侧为垂直散热底板17的散热片18。

其中，所述上散热器3的散热底板17只有一侧安装有垂直散热底板17的散热片18。

该实用新型具体运行步骤如下：

箱门2关闭，将两个过滤片22插入到第一过滤入口11和第二过滤入口12，并在第一限位槽13和第二限位槽14内，过滤片22起到防尘效果，然后对水冷管7通水，水流将会带走四个散热器上的热量，箱体1上挖孔，可以让散热器的另一面接触箱体1外部空气，达到降温的目的。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种防尘电控箱，包括箱体、箱门、上散热器、下散热器、左散热器、右散热器、水冷管、过滤片，其特征在于：所述箱体通过转动副与箱门连接，所述箱体左侧面上挖有左通孔，右侧面上挖有右通孔，并在右侧面挖有进管口和出管口，下端面上挖有下通孔，并在下端面挖有第一过滤入口和第二过滤入口，所述箱体的上侧面、左侧面和右侧面的内壁上设置有第一限位槽和第二限位槽，所述上散热器安装在箱体上端面内壁上，所述下散热器安装在箱体下端面内壁上，所述左散热器安装在箱体左侧内壁上，所述右散热器安装在箱体右侧内壁上，所述上散热器、下散热器、左散热器和右散热器均由散热底板、散热片和水管通孔组成，所述水冷管一端为进水口，另一端为出水口，并穿过散热器上的水管通孔，所述过滤片有两个，分别穿过第一过滤入口和第二过滤入口，设置在第一限位槽和第二限位槽内。

2.根据权利要求1所述的一种防尘电控箱，其特征在于，所述箱体上的左通孔、右通孔和下通孔的形状小于各自对应散热器上散热底板的尺寸。

3.根据权利要求1所述的一种防尘电控箱，其特征在于，所述左散热器和右散热器一样，并且散热底板左侧为向下倾斜的散热片，右侧为垂直散热底板的散热片。

4.根据权利要求1所述的一种防尘电控箱，其特征在于，所述上散热器的散热底板只有一侧安装有垂直散热底板的散热片。

技术总结
本实用新型公开了一种防尘电控箱，包括箱体、箱门、上散热器、下散热器、左散热器、右散热器、水冷管、过滤片，所述箱体通过转动副与箱门连接，所述箱体左侧面、右侧面和下端面上均挖有通孔，并在下端面挖有第一过滤入口和第二过滤入口，所述上散热器安装在箱体上端面内壁上，所述下散热器安装在箱体下端面内壁上，所述左散热器安装在箱体左侧内壁上，所述右散热器安装在箱体右侧内壁上，所述水冷管一端为进水口，另一端为出水口，并穿过各个散热器。所述过滤片有两个，分别穿过第一过滤入口和第二过滤入口。本实用新型通过两个过滤片对电控箱防尘，防尘效果显著，并通过散热器和水冷管对箱体内散热。

技术研发人员：李建华;李成荣;李权威;张炜晗;李姿沐
受保护的技术使用者：上海祖裕实业有限公司
技术研发日：2020.08.17
技术公布日：2021.04.02
