一种新型可收缩两用绿化修剪器材的制作方法

本实用新型涉及一种修剪设备，具体涉及一种新型可收缩两用绿化修剪器材。

背景技术：

现在国内常见的有关修剪草坪和道路中间或两旁绿化树的修剪器材是完全分开的，草坪和道路中间或两旁绿化树修剪时需要携带多个设备，这样携带不方便，而且有些器材不够灵活，修剪速度慢，有相当大的一部分器材在修剪完之后不能够将残渣自行吸走，不仅造成了大量人力物力的浪费，而且还浪费了大量的时间。

技术实现要素：

本实用新型所要解决的技术问题是提供一种新型可收缩两用绿化修剪器材，其可用于修剪草坪和道路绿化带，实现器材两用的功能，同时可连接吸尘装置，能够将修剪的残渣自行吸走，不仅节省大量的人力物力，又大大提高了修剪的速度。

为实现上述目的，本实用新型采取的技术方案为：

一种新型可收缩两用绿化修剪器材，包括前端和底端均敞口的箱体式机壳和机械臂，所述机壳顶壁上表面上固定有转轴，转轴上端转动装配在机械臂前端，机壳内设有刀片总成和驱动电机，机壳顶部设有容纳腔，所述驱动电机安装在容纳腔内，驱动电机的输出轴向下伸出容纳腔并连接有与输出轴同轴的传动轴，所述刀片总成包括水平设置且与传动轴下端固定连接的圆形刀盘，圆形刀盘与传动轴同轴，圆形刀盘圆周均布有刀片，所述机壳顶端设有吸尘器连接口。

所述机械臂前端铰连有连接机构，所述连接机构包括与机械臂前端铰连的U型连接件和转动装配在U型连接件底壁上的转动套，所述转轴上端转动装配在转动套内，所述U型连接件两臂之间设有连接轴，机械臂前端设有用于安装在U型连接件内的连接板，连接板上穿设有与连接轴相匹配的连接孔，连接机构通过连接孔和连接轴铰连在机械臂前端。

所述转动套后端设有圆形连接块，U型连接件底壁上设有圆形连接孔，圆形连接块转动装配在圆形连接孔内，所述转动套底壁上开设有安装孔，安装孔内安装有转动复位机构，所述转轴上端与转动复位机构连接。

所述安装孔上端部周壁上设有与安装孔同心的环形腔，所述转动复位机构包括设置在环形腔内的轴承，轴承的内圈侧壁上均布有四个第一连接柱，轴承的外圈与第一连接柱同侧的侧壁上均布有四个第二连接柱，四个第一连接柱与四个第二连接柱交叉设置，每个第一连接柱与相邻的两个第二连接柱之间的距离相等，第一连接柱与其相邻的第二连接柱之间均连接有复位弹簧，所述转轴上端与轴承的内圈固定连接，轴承的外圈圆周上均布有第一齿轮，所述环形腔内还安装有电机，电机的输出轴与轴承的轴心平行，电机的输出轴上设有与第一齿轮相啮合的第二齿轮。

所述机壳内沿机壳长度方向设有八个成一字排列的刀盘总成，机壳顶部的容纳腔内设有与八个刀盘总成相对应的驱动电机，每个刀盘总成分别与对应的驱动电机连接。

所述相邻的两个刀盘总成上的刀片在旋转过程中形成的最大圆面两两相切。

所述刀片通过销钉铰连在刀盘上，其中刀盘上设有第一销孔，刀片端部设有第二销孔，销钉前端穿过第二销孔后固定在第一销孔内。

所述机壳顶壁前端设有上翻的折边。

所述机械臂后端安装有升降机构，升降机构包括一安装架，安装架上设有两个竖直的导轨，机械臂后端连接有套在两导轨上的滑块，滑块下方设有驱动滑块沿导轨上下滑动的液压缸。

本实用新型的机壳顶壁通过转轴转动装配在机械臂前端，当碰到树桩或是路灯时，机壳可通过转轴旋转绕过去，并能将树桩或是路灯边缘部分的草修剪去，实现了机壳避开障碍物的收缩功能；机壳顶部设有容纳腔，驱动电机安装在容纳腔内，这样很好的对驱动电机起到很好的保护作用，延长了使用寿命；机壳顶端设有吸尘器连接口，其可与吸尘器连接，能够自行吸走残渣，不仅节省大量的人力物力，又大大提高了修剪的速度；机械臂可控制机壳可升降，进而调节机壳的高度，当机壳高度较低时，其能够修剪草坪，当机壳高度较高时，又能够修剪道路中间或两旁的绿化带植物，实现了器材两用的功能，大大节省了成本。

附图说明

图1为本实用新型的结构示意图。

图2为本实用新型的刀片总成的结构示意图。

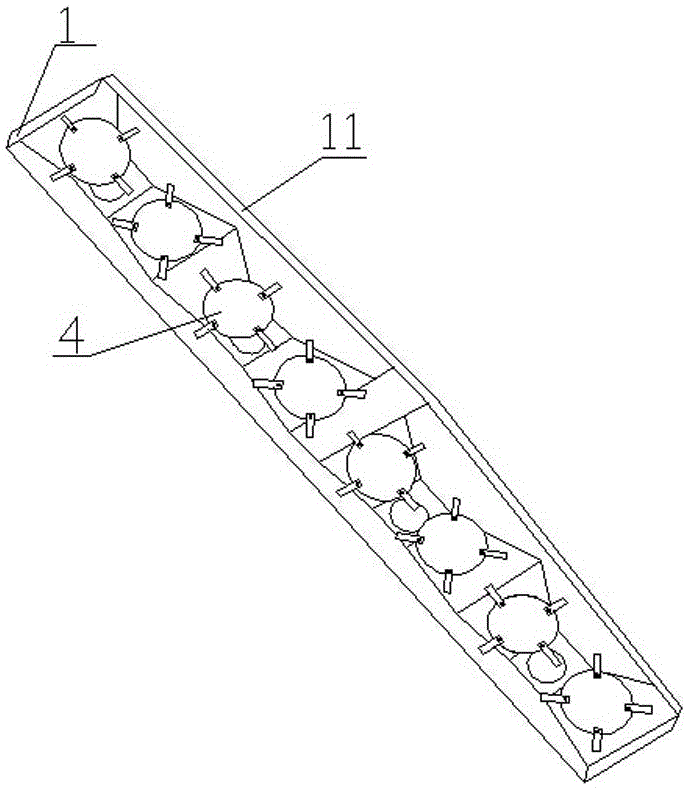

图3为本实用新型的机壳的结构示意图。

图4为本实用新型的连接机构的结构示意图。

图5为本实用新型的U型连接件的结构示意图。

图6为本实用新型的转动套的结构示意图。

图7为本实用新型的转动复位机构的结构示意图。

图8为本实用新型的刀片安装结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1-图8所示，一种新型可收缩两用绿化修剪器材，包括前端和底端均敞口的箱体式机壳1和用于支撑机壳的机械臂2，所述机壳1顶壁上表面上固定有转轴3，转轴3上端转动装配在机械臂前端，当碰到树桩或是路灯时，机壳1可通过转轴3旋转一定角度从而绕过去，并能将树桩或是路灯边缘部分的草修剪去。机壳1内设有刀片总成4和驱动电机，机壳顶部设有容纳腔12，驱动电机安装在容纳腔12内，容纳腔12对驱动电机起到保护作用，在附图上没有标出驱动电机，驱动电机的输出轴向下伸出容纳腔并连接有与输出轴同轴的传动轴，所述刀片总成4包括水平设置且与传动轴下端固定连接的圆形刀盘41，圆形刀盘41与传动轴同轴，圆形刀盘41圆周均布有刀片42，所述机壳1顶端设有吸尘器连接口5，吸尘器连接口5上连接有吸尘器，修剪的残渣吸尘器吸走，大大提高了修剪速度。

机械臂2前端铰连有连接机构6，所述连接机构6包括与机械臂2前端铰连的U型连接件7和转动装配在U型连接件底壁上的转动套8，所述转轴3上端转动装配在转动套8内，所述U型连接件7两臂之间设有连接轴71，机械臂2前端设有用于安装在U型连接件内的连接板21，连接板21上穿设有与连接轴相匹配的连接孔，连接机构6通过连接孔和连接轴铰连在机械臂2前端。

转动套8后端设有圆形连接块81，U型连接件7底壁上设有圆形连接孔72，圆形连接块81转动装配在圆形连接孔72内，所述转动套8底壁上开设有安装孔82，安装孔82内安装有转动复位机构9，所述转轴3上端与转动复位机构9连接。

安装孔82上端部周壁上设有与安装孔同心的环形腔83，所述转动复位机构9包括设置在环形腔内的轴承，轴承的内圈91的侧壁上均布有四个第一连接柱92，轴承的外圈93与第一连接柱同侧的侧壁上均布有四个第二连接柱94，四个第一连接柱92与四个第二连接柱94交叉设置，每个第一连接柱92与相邻的两个第二连接柱94之间的距离相等，第一连接柱与其相邻的第二连接柱之间均连接有复位弹簧95，当碰到树桩或是路灯时，机壳1可通过转轴3旋转一定角度从而绕过去，然后在复位弹簧的作用下，轴承的内圈91恢复原位从而带动机壳1返还原来的状态。转轴3上端与轴承的内圈91固定连接，轴承的内圈91随着转轴3一起转动，轴承的外圈的圆周上均布有第一齿轮96，所述环形腔83内还安装有电机，电机未在图上标出，电机的输出轴与轴承的轴心平行，电机的输出轴上设有与第一齿轮相啮合的第二齿轮，当要调整机壳的角度时，可开启电机带动第二齿轮转动，第二齿轮带动轴承的外圈93转动，在复位弹簧95的作用下，轴承的内圈91随着轴承的外圈93转动，进而带动机壳1转动，从而实现机壳1角度的调整。

机壳1内沿机壳长度方向设有八个成一字排列的刀盘总成4，机壳顶部的容纳腔内设有与八个刀盘总成相对应的驱动电机，每个刀盘总成分别与对应的驱动电机连接，相邻的两个刀盘总成上的刀片在旋转过程中形成的最大圆面两两相切，且保持在同一水平面上，确保植物修剪时切割彻底。

刀片42通过销钉43铰连在圆形刀盘41上，其中圆形刀盘41上设有第一销孔，刀片端部设有第二销孔，销钉43前端穿过第二销孔后固定在第一销孔内，当修剪道路绿化树时，刀片42遇到较硬的树枝时，可稍稍转动一定角度，然后在离心力的作用下刀片42完全伸展开，可再次对较硬的树枝进行切割，通过多次切割将其切断，能够避免刀片42卷刃，同时当刀片42受损时，可拆下销钉43将刀片卸下，更换方便。

机壳1顶壁前端设有上翻的折边11,方便植物进入机壳内。

机械臂2后端安装有升降机构，升降机构包括一安装架22，安装架22上设有两个竖直的导轨23，机械臂2后端连接有套在两导轨上的滑块24，滑块24下方设有驱动滑块沿导轨上下滑动的液压缸25，液压缸25的底部固定在安装架22上，可根据植物的高度来调节机械臂2的高度，修剪方便省时省力。

本实用新型具体使用时，根据作业环境的不同，可将安装架22安装在不同型号的机动车上，当在修剪时，草或道路绿化树通过机壳1前端的开放口进入机壳里面，被刀片切断，并通过吸尘器连接口被吸尘器吸走；当遇到树桩或是路灯时，机壳1可通过转轴3旋转一定角度绕过去，避免了机壳受损，然后在复位弹簧的作用下机壳返还到原来的状态；当修剪遇到较硬的树枝时，刀片也可稍稍转动一定角度，通过多次切割将较硬的树枝切断，避免了刀片卷刃；当修剪道路绿化树两侧时，机壳通过转动套8围绕U型连接件7旋转一定角度来达到修剪的角度，使用方便。当在修剪大面积草坪时，亦可在机动车上同时安装两个本实用新型，可使工作效率大幅度提高。

以上所述仅为本发明的较佳实施例而已，并不能限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
