一种电动园艺修剪机的制作方法

本实用新型涉及一种电动园艺修剪机，可直流电机驱动，将蓄电池放于背部减轻了人手臂的负重，使操作者可更长时间的高效工作。

背景技术：

一些户外绿化场所，大量灌木的种植在于美化环境，修剪灌木是园林工人一项长期繁重的工作。现有的修剪机，它的结构复杂，质量重，不能长时间工作。采用燃油发动机，维修复杂，噪音大，耗能大，震动大，污染大，对人身体健康有一定的影响。

技术实现要素：

本实用新型的目的是提供一种电动园艺修剪机，解决现有燃油式修剪机手持力大、噪音大、污染大、振动大，不方便操作等实际问题，背负式电池箱，电机驱动，节省人力，清洁能源、性能完善，工作安静可靠。

本实用新型的技术方案是：一种电动园艺修剪机，其特征是包括背负式电源、动力箱箱体和电动式修剪器，背负式电源采用蓄电池作为蓄能器，安装在电池箱内，通过电线与动力箱箱体相连；电动式修剪器由链条式旋转修剪刃和可调间距的固定修剪刃组成，链条式旋转修剪刃安装在链条上，由链轮带动做旋转运动；固定修剪刃固定在支撑架下部的滑道上，可在滑道上调整修剪间隙；在旋转修剪刃做旋转运动时，固定修剪刃始终与旋转修剪刃保持平行,并与链条式旋转修剪刃上下错开，从而实现修剪动作；动力箱箱体中安装直流电动机和小链轮，直流电动机通过联轴器与小链轮轴相连，带动小链轮旋转；小链轮和大链轮通过各自中心轴安装在支撑架上。

直流电动机安装在动力箱内绝缘壁上。

电池箱前侧设置两个背带。

在动力箱箱体上部和支撑架右侧分别设置上提手和下提手。

本实用新型实现了背负式蓄电池提供能源，用直流电机带动链轮旋转，从而带动旋转修剪刃运动，与固定修剪刃产生交错，达到修剪灌木的功能，解决了现有燃油式修剪机，自重大，维修复杂，噪音大，耗能大，震动大，对人身体有一定的影响的实际问题，采用清洁能源，节省人手持力、安全可靠、噪音小，操作简便。

本实用新型有效解决了灌木修剪的实际问题，轻便，清洁，安静，有效改善操作人员的工作环境。其动力采用电动机驱动，电池背负式设计，节省人力，性能完善，安全可靠，操作简便，有极强的实用性。

附图说明

图1是使用状况下主视的整机结构简图。

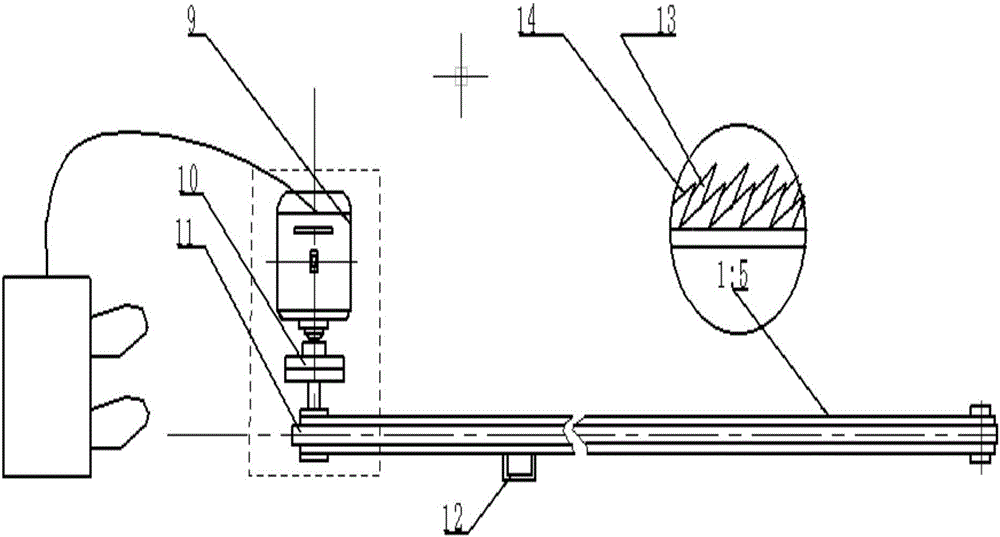

图2是使用状况下俯视的整机结构简图。

图中标号：1--电池箱、2-背带、3-电线、4-动力箱箱体、5-上提手、6-大链轮、7-支撑架、8-直流电动机、9-绝缘壁、10-联轴器、11-小链轮、12-下提手、13-固定修剪刃、14-链条式旋转修剪刃。

具体实施方式

以下结合附图对本实用新型的技术方案进行详细描述。

如图1所示，修剪机总长1米左右，比一般灌木树冠略宽。其动力箱箱体4上部和支撑架7右侧设置上提手5和下提手12，使操作者方便操作修剪机对灌木进行修剪。蓄电池置于电池箱1中，通过电线3与直流电动机8相连，电池箱1前侧设置两个背带2，方便操作人员将电池箱1背负在身后，节省操作人员体力并能缩小修剪机体积，减轻手持部分重量。

如图2所示，直流电动机8安装在动力箱箱体4中，通过联轴器10与小链轮11轴相连，带动小链轮11旋转。小链轮11通过链条式旋转修剪刃14带动大链轮6旋转。支撑架7焊接在动力箱箱体4上，小链轮11和大链轮6通过各自中心轴安装在支撑架7上。固定修剪刃13安装在支撑架7下部，保持静止状态，并与链条式旋转修剪刃14上下错开，从而实现修剪动作。

使用时，利用背带2将电池箱1背在肩上，一手提住上提手5，另一手握住下提手12，将修剪刃靠近需要修剪的植物，打开电源，直流电动机8驱动链条式旋转修剪刃14旋转，与固定式修剪刃13相互交错，将需要修剪的枝条快速剪断。因其为旋转式修剪刃，两面有刀刃，可以左右扫动，来回修剪，从而大大提高了工作效率。
