包含动物识别装置和取样部件的动物识别系统的制作方法

本发明的领域是动物的识别和/或标记领域。

更具体地，本发明涉及一种用于识别动物的系统，该系统可以用于将视觉的和/或电子的识别标签放置在任何动物物种上并从动物获取组织的样本。

特别地，本发明涉及动物识别标签的阳零件，也被称为动物识别装置，其包含能够使组织取样部件通过的纵向贯穿通道。

通过这样获取组织样本，尤其可以保存携带动物的生物或生化特征的细胞/组织，例如以便随后识别动物或检测动物的疾病。

背景技术：

尤其是为了改进对牲畜的跟踪、提高生产率(例如通过淘汰患病的动物或搜索异常的遗传特征)和/或保证用于消费的动物的起源(例如通过检测疾病)，进行一次或多次从相关动物获取组织样本的操作日益变成实践。

当放置识别标签以识别动物时(例如在出生时)，可以从动物获取样本。也可以在动物存在的自始至终获取其它组织样本，例如以便通过比较DNA序列来检测疾病或证明动物的身份，或者评估其遗传价值。一旦收集到动物组织的样本，可以将其储存和/或送到实验室进行分析。

当放置标签的同时获取样本时，存在一些使用具有用于组织取样部件通过的端到端贯穿通道的阳零件的已知方法。

根据该实例，阳零件包含从基部延伸并终止于截头圆锥形尖端的轴。该轴(包括截头尖端)是中空的，并且限定了能够使取样针通过的纵向通道。

通过固定支撑件被固定到标签放置夹具或加标签夹具的钳口的取样针可以在已经放置标签之后被取出。所述取样针具有突出到阳轴的末端之外的大致圆形的切割隆脊，以便在放置标签时穿透动物的皮肤。

因此，当在放置标签时，针穿透动物的皮肤，并且然后将轴的尖端引导到阴零件的空腔中，以便不可逆地将阳零件和阴零件接合在一起。

一旦已经放置标签，可以通过使针滑到轴之外而将其取出，并且可以回收已留在针中的由切割隆脊切出的组织样本。

这些现有技术标签优选地由柔性塑料制成，以便使动物在其运动中产生最小可能的不适并防止其受伤。使用可变形的材料防止了动物耳朵被撕裂，这种情况可能在例如固定到动物耳朵的标签被卡在围栏、树枝等中时发生。

这些标签的一个缺点是，当放置标签时和/或当获取组织样本时，对标签期望的柔韧性引起问题。实际上，由于所使用的可变形的材料，当在定位标签时，轴可能发生变形。更具体地，当截头圆锥形尖端与动物接触时，轴往往受到压缩。轴尤其通过弯曲而发生变形，从而引起折叠。那么，轴在折叠处穿入阴零件更困难，且然后不能再完全保证标签的不可侵犯性。还可能发生的是，形成轴的尖端的末端无法成功穿入阴零件。然后，标签变得不可用。此外，折叠可能妨碍动物耳朵的愈合。

对于不允许获取组织样本的标签不存在这个问题。实际上，对于这种类型的标签，将通常由金属制成并且固定地附接到标签放置工具或加标签工具的细杆插入到标签的阳零件的轴中，以便当放置标签时将轴加固或硬化。

然而，该方法不能应用于具有中空轴(即，纵向端到端贯穿通道)并被设计成获取组织样本的标签。

因此，需要一种用于获取组织样本的新型标签，其可以克服轴的变形的这个问题，同时使动物在其运动中产生最小可能的不适并防止其受伤。

技术实现要素：

本发明提出了一种不具有现有技术的所有这些缺点的新型解决方案，形式为动物识别装置的阳零件，该阳零件包含从基部延伸并终止于锁定头部的轴或杆，所述锁定头部被设计成插入到阴零件中以将识别装置固定地附接到动物。

根据本发明，轴由纵向通道横穿，所述纵向通道能够使用于获取动物组织样本的取样部件通过，并且包含能够使轴沿着其纵向轴线呈刚性的加固构件。此类加固构件包含突出到通道中、位于轴的中间与头部的远端末端(即，与头部的基部相对)之间的至少一个邻接元件，该一个或多个邻接元件限定支承区域，当在获取动物组织的样本时，取样部件的至少一个支承元件可以支撑在所述支承区域上。

因此，本发明针对用于获取动物组织的样本并同时放置或固定标签的动物识别标签/装置的阳零件提出了一种新型解决方案，其能够使标签放置操作得到优化。

更具体地，本发明提供了适于沿着轴的纵向轴线将其加固而不损害其主要的取样功能的构件。此类加固构件被构造成在标签放置期间临时防止轴沿其纵向轴线从其锁定头部朝向轴基部变形。此类加固构件包含采用例如趾部形式、通道变窄等的至少一个邻接元件。

因此，当在放置标签时，本发明通过围绕取样部件产生折叠和凸起来进行弯曲而防止轴发生变形，所述取样部件被设计成刺穿动物的皮肤(例如耳朵的皮肤和软骨)。

以这种方式，动物的损伤可以更快愈合，因为空气的循环不会由于这些折叠的存在而受到阻碍。另外，阳零件的轴可以以足以确保标签的准确闭合和不可侵犯性的长度装配到阴零件中。

根据本发明的一个特定特征，轴的主体由至少部分可变形的材料(例如聚氨酯)制成。

因此，位于轴的基部与锁定头部的基部之间的轴的主体仅在标签放置/组织获取操作期间得到加固。一旦这些操作完成，取样部件被从阳零件的轴中移除，因此恢复了轴的柔韧性。

常规上采用截头尖端形状的锁定头部优选地由不可变形的材料制成，以便防止其在插入到阴零件中之后缩回。

可以注意到，轴基本上垂直地从其延伸的基部也可以由至少部分可变形的材料制成。以这种方式，轴基部(其可以具有更大或更小的尺寸)是可变形的，从而防止动物的皮肤(例如其耳朵)的任何撕裂，这种情况可能在基部被卡在围栏、树枝等中时发生。

根据一个特定实施例，通道包含具有不同截面的至少两个部分，并且邻接元件与具有不同截面的部分之间的接面区域对应。

特别地，通道的具有不同截面的部分是圆柱形的并且是同心的。

因此，接面区域限定了冠状表面区域，取样元件的至少一个支承元件可以支撑在所述冠状表面区域上以将阳轴的主体加固。

特别地，位于接面区域之前的部分可以具有直径大于位于接面区域之后的部分的直径的圆形截面，从轴基部朝向阳零件的锁定头部。

根据该特定实施例，形成轴的主体的材料在具有不同截面的部分处的厚度基本上可以是恒定的。

以这种方式，阳轴的外部护套与通道的形状一致，并且阳轴沿着其主体具有至少两个部分，所述至少两个部分具有不同的截面。

因此，阳轴的厚度在它从其延伸的基部与锁定头部的基部之间基本上是恒定的，从而限制了用于制成轴的材料的量。

特别地，头部与接面区域之间的距离适于使得当将阳零件和阴零件装配在一起时，形成轴的主体的材料在接面区域处邻接阴零件的基部。

因此，阳轴限定了锁定头部的基部与接面区域之间的阻挡区域，从而阻挡存在于阴零件的入口孔处的保持环。

因此，该系统确保了阳零件更有效的阻挡在阴零件中。

作为变型，在位于接面区域之前的部分处的形成轴的主体的材料的厚度小于在位于接面区域之后的部分处的形成轴的主体的材料的厚度，从轴基部朝向阳零件的锁定头部。

以这种方式，阳轴的主体具有基本上圆柱形的形状/外部护套。

根据另一个特定实施例，锁定头部具有硬度大于形成轴的主体的材料的硬度的插入件。

因此，插入件由不可变形的材料制成，以便防止锁定头部在已经插入到阴零件中之后移除，并且提高标签的不可侵犯性。

如已经指出的，轴的其余部分和/或轴基部就其本身而言可以由可变形的材料制成。

特别地，插入件是截头圆锥体，该截头圆锥体的基部的一部分限定了接面区域。

此种插入件尤其由纵向通道从一端横穿到另一端，所述纵向通道能够使用于获取动物组织的样本的取样部件通过。

根据另一个特定特征，插入件包含至少一个凹部。

因此，例如通过将轴(并且如果需要的话，轴基部)包覆模制在插入件上容易制造阳零件。用于轴的材料(例如聚氨酯)可以流入到插入件的一个或多个凹部中，以便将插入件固定地附接到轴的其余部分。

特别地，轴从其延伸的基部包含携带动物的标识符的标记表面。为了可见，该标记表面优选地设置在轴基部的朝向外部的面上，即定向在与阳轴相对的一侧上。

例如，根据本领域技术人员已知的特征，此种轴基部可以采用圆盘的形式或包含限定基本上矩形的标记表面的延伸部，所述基本上矩形的标记表面对于牛是大型号的，或对于羊是小型号的。因此，根据标签将放置在其上的动物的类型，轴基部可以是可变尺寸的。

动物的标识符可以是采用例如字母数字代码、条形码、矩阵等形式的视觉标识符和/或诸如应答器等的电子标识符。

本发明还涉及一种如上所述能够至少部分地插入到阳零件的轴的纵向通道中的取样部件。

根据本发明，此种取样部件包含与阳零件的邻接元件互补的至少一个支承元件。

特别地，取样部件的支承元件与远端取样末端之间的距离被限定为使得当支承元件搁置在邻接元件上时，远端取样末端突出超过阳零件的轴。

换句话说，取样部件的支承元件与远端取样末端之间的距离略微大于(大约2mm)邻接元件与阳零件的锁定头部的远端末端之间的距离。

应当注意，此种取样部件包含活检针类型的取样元件、以尖端类型结束的细杆，或者用于获取组织的样本的任何其它元件。取样远端末端与针的切割隆脊、与尖端的末端等对应。在下文中，此种取样元件将被称为“针”。

例如，所述支承元件是固定地附接到所述取样部件的针上的环。

有利地，此种部件还包含固定支撑件，使得可以操纵针并且将其固定地附接到用于取样操作的标签放置工具上。

根据具体情况，此种取样部件还包含容纳在针的纵向通道中的推动器元件，使得一旦已经获取样本能够将组织的样本从针中推出。

根据本发明的支承元件可以是固定支撑件的一部分、设置在针或支撑件水平处的一个或多个螺柱、厚度过度的针等。

在另一个实施例中，本发明涉及一种用于识别动物的系统，其包含：

-用于识别动物的装置，其包含：

-如上所述的阳零件；

-包含被设计成接收阳零件的锁定头部的空腔的阴零件，以及

-如上所述的取样部件。

该系统当然可以包含与根据本发明的识别装置的阳零件或根据本发明的取样部件相关的不同特征，这些特征可以组合起来或单独采用。因此，该系统的特征和优点与上述阳零件和取样部件的特征和优点相同。因此，不再对它们进行更充分详细地描述。

附图说明

从以下通过简单插图和非穷举性实例以及通过附图给出的特定实施例的描述，本发明的其它特征和优点将更清楚地显现，其中：

图1示出了根据本发明的动物识别装置的阳零件的第一实施例；

图2呈现了被设计成至少部分地插入到根据图1的阳零件中的取样部件的实例；

图3A至3D示出了根据第二实施例的用于识别动物的系统的不同元件；

图4A至图4F呈现了根据本发明的第三实施例的用于识别动物的装置的阳零件以及取样部件。

具体实施方式

本发明的一般原理依赖于用于识别动物的装置的阳零件的临时加固，用于在获取动物组织的样本和放置识别装置的操作期间沿阳零件的轴的纵向轴线将所述轴硬化或加固。

根据本发明的此类加固构件被构造成防止轴沿其纵向轴线从锁定头部朝向轴基部变形。

以这种方式，当在放置标签时，阳零件的轴经历非常小的变形或不经历变形。这防止了由于在轴中存在“折叠”而导致的阳零件与阴零件之间的错误装配以及令人不满意的耳朵愈合风险。

可以注意到，该加固是暂时的。以这种方式，轴基部和阳零件的主体可以由可变形的材料制成。因此，在获取动物组织的样本/放置识别装置的操作期间，轴被加强以防止轴沿其纵向轴线变形。一旦放置了标签，则防止了例如当标签被卡在围栏或类似地方中时动物的耳朵被撕裂的风险，因为轴基部或轴的主体在通常的压力下可以容易地变形。

参照图1，呈现了根据本发明的阳零件的第一实施例。

此种阳零件包含从基部11垂直(或基本上垂直)延伸、被设计成搁置在例如动物耳朵的第一面上的轴12。此种轴12包含主体121和锁定头部122。主体121常规上是圆柱形的或截头圆锥形的。头部122通常采用截头尖端或截头圆锥体的形状。在其基部123处，头部122限定了当将识别装置固定到动物时用于将阳零件的头部固定在阴零件的空腔中的凸肩特征。

根据本发明，轴12被认为是由能够使动物组织取样部件通过的纵向通道从一端横穿到另一端。

根据本发明，轴12包含用于在其纵向方向上将其加固的加固构件，该加固构件包含突出到通道中、位于轴的中间与头部的远端末端124之间的至少一个邻接元件。邻接元件13采用例如限定支承区域的趾部的形状，当在获取动物组织样本时，取样部件的至少一个支承元件可以搁置在所述支承区域上。

以这种方式，限定了离轴的末端124比离轴基部11更近的支承区域，从而减少或甚至消除了放置标签/获取样本的操作期间轴的压缩长度。

更具体地，如果轴在轴基部11与头部的远端末端124之间具有长度L，则一个或多个邻接元件13位于与轴基部11相等的距离处并且位于与轴基部11至少等于L/2的距离处。优选地，一个或多个邻接元件位于与锁定头部的远端末端124为L/10的最大距离处。

以这种方式，可以使用主要或甚至完全由可变形的材料制成的阳零件，从而防止与识别标签被卡和耳朵被撕裂相关的问题。

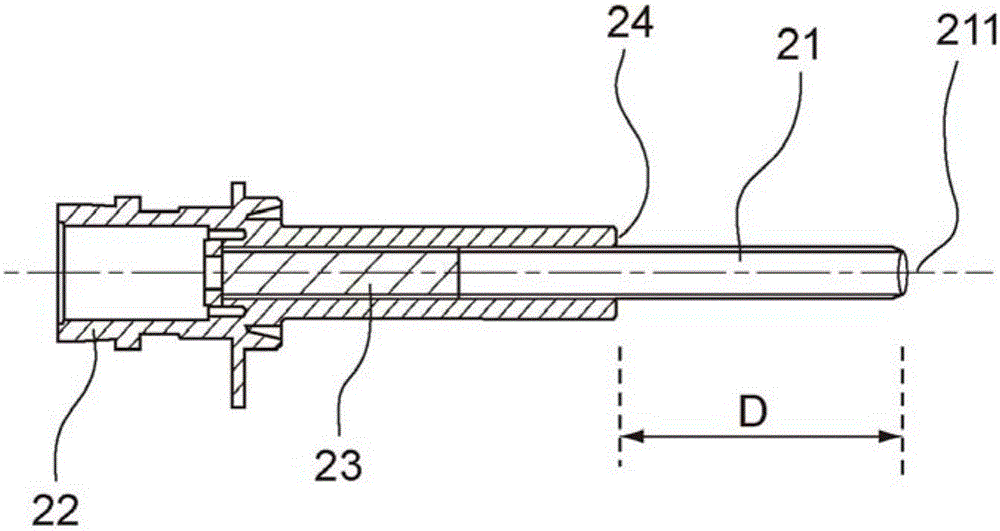

可以通过将如图2所示的取样部件插入到图1所示的阳零件的纵向通道中来获取样本。

例如，此种取样部件包含：

-取样元件21，例如为活检针类型，用于穿透动物的组织以获取样本，具有远端末端211，该远端末端211具有大致圆形的切割隆脊；

-固定支撑件22，例如由刚性塑料制成，能够使针被操纵并且被固定地附接到用于取样和标签放置操作的标签放置工具的钳口；

-根据具体情况，推动器元件23，其可被平移地引导到针21中，以便一旦已经获取样本就将所获取的样本从针21中推出。

根据本发明，此种取样部件包含与阳零件的邻接元件13互补的至少一个支承元件24。特别地，取样部件的一个或多个支承元件24与远端取样末端211之间的距离D被限定为使得当一个或多个支承元件24搁置在一个或多个邻接元件13上时远端取样末端突出超过轴12。

以这种方式，当在放置标签并且在获取组织样本时，取样部件可以执行切割和保持组织的操作。另外，当取样部件的支承元件邻接阳零件的邻接元件时，取样部件将力传递到阳零件，使锁定头部122能够插入到阴零件中。

参照图3A至3C，现在我们呈现本发明的第二实施例。

根据该第二实施例，阳零件30包含从基部31延伸的轴32。该轴包含主体321和头部322。轴32的纵向通道包含具有不同截面的两个基本上圆柱形的并且同心的部分34和35。特别地，在具有不同截面的部分34与35之间的接面区域33限定了邻接元件，在轴中形成支承区域，当在获取动物组织的样本时，取样部件的至少一个支承元件可以支撑在所述支承区域上。

更具体地，位于轴基部31与接面区域33之间的第一部分34具有圆形截面，该圆形截面具有第一直径，该第一直径严格大于位于接面区域33与头部324的远端末端之间的第二部分35的第二直径。

例如，第一直径为3.6mm量级，并且第二直径为5.6mm量级。

因此，接面区域33限定了冠部，取样部件的至少一个支承元件可以支撑在所述冠部上。

同样，如果L表示轴的总长度，则在具有不同截面的部分34与35之间的接面区域33必须位于与轴基部31至少等于L/2的距离处。优选地，在具有不同截面的部分34与35之间的接面区域33位于与头部的远端末端324为L/10的最大距离处。

特别地，在第一部分和第二部分处的形成轴的主体321的材料的厚度基本上是恒定的，例如为1mm量级。

以这种方式，轴的主体321的外部护套与纵向通道的形状一致。

在图3D所示的一个变型中，在位于接面区域之前的部分处的形成轴的主体的材料的厚度(表示为e1)小于在位于接面区域之后的部分处的形成轴的主体的材料的厚度(表示为e2)，从阳零件的轴基部到锁定头部。

以这种方式，轴的主体321的外部护套基本上是圆柱形的。图3B提供了根据本发明的识别系统的更精确的图示，其包含如上所述的阳零件30、阴零件36和取样部件37。

此种取样部件37包含：

-活检针类型的针371；

-固定支撑件372；

-如果需要，推动器元件373；

-支承元件374。

阴零件36包含具有空腔361的接收帽，以引入阳零件30的锁定头部322。特别地，阴零件36在阴零件的入口孔处具有保持环362。此种保持环362具有例如用于将锁定头部插入到阴零件的空腔中并防止其缩回的柔性条带。

当放置标签时以及当获取样本时，针371沿着圆周接触线穿透动物的皮肤，并且然后将阳零件的轴的锁定头部322引导到阴零件的接收帽中，以便将阳零件30和阴零件36装配在一起。

阳零件30的尺寸使得当取样部件插入到纵向通道中并且邻接由在支承元件374处的接面区域33限定的支承区域时，中空针371的末端突出到轴32的末端324之外，以便从动物切出组织。

以这种方式，确保了在获取样本/放置标签的操作期间阳零件的轴32的刚度。

特别地，锁定头部(头部的基部323或远端末端324)与接面区域33之间的距离适于使得当将阳零件和阴零件装配在一起时，接面区域处的形成轴的主体的材料邻接阴零件的基部。因此，阳轴的主体321限定了锁定头部的基部323与接面区域33之间的阻挡区域，使得可以阻挡保持环362并加强标签的不可侵犯性。

一旦已经放置了标签，取样部件37可以通过使其滑出轴32而被取出，并且可以回收存在于针371中的组织样本38。

特别地，如图3C所示，携带组织样本38的针371可以被引入到样本管39中。细杆(例如标签放置工具杆)可以推动推动器元件373，以便从针371中提取组织样本38。

此后，参照图4A至4F，我们呈现了可以与上述实施例结合的本发明的第三实施例。

根据该实施例，阳零件40的轴42的纵向通道具有三个连续的部分44、45和46，这三个连续的部分具有不同截面。第一部分44具有基本上截头圆锥形的形状。第二部分45和第三部分46基本上是圆柱形的。三个部分44、45和46是同心的。

特别地，在第二部分45与第三部分46之间的接面区域43在轴中限定了形成冠状支承区域的邻接元件，在动物组织的取样期间，取样部件的至少一个支承元件可以支撑在所述支承区域上。

此种接面区域43位于锁定头部的基部423处、在轴的主体421与轴的头部422之间的接面处。因此，它位于相对于轴基部41大于L/2的距离处，其中L是轴的总长度。换句话说，支承区域尽可能靠近轴的末端424。

更具体地，根据该实施例，锁定头部422包含插入件425，该插入件425的硬度大于形成轴的主体421的材料的硬度。例如，此种插入件425可以是具有50至70肖氏硬度量级的硬度的金属插入件或塑料插入件，而轴的主体421和轴基部41具有42至55肖氏硬度量级的硬度。

此种插入件425采用例如由纵向通道从一端横穿到另一端的截头圆锥体的形状。此种锥体的基部的一部分限定了接面区域43。

特别地，如图4C所示，此种插入件包含至少一个凹部4251，在阳零件的模制期间，用于制成轴的材料可以流到所述凹部中。以这种方式，插入件完美地附接到轴。

另外，一旦将阳零件插入到阴零件中，使用此种插入件就确保头部422适当地保持在阴零件中。

图4D示出了插入到阳零件40中的取样部件的第一实例。此种取样部件包含：

-活检针类型的针471；

-固定支撑件472；

-推动器元件473；

-支承元件474。

根据图4D所示的实例，针471具有两个圆柱形部分，其中第一部分具有外径为的圆形截面，并且第二部分具有外径为的圆形截面，其中第一部分与第二部分之间的接面区域限定支承元件474。

此种支承元件474与阳零件的邻接元件43互补。因此，插入件425形成刚性凸肩，针可以支撑在所述刚性凸肩上。

特别地，支承元件474与针471的远端末端之间的距离D被限定为使得当支承元件474搁置在邻接元件43上时，针471的远端末端突出超过轴42。

以这种方式，取样部件执行在将锁定头部422插入到阴零件期间切出和保持组织的操作。

图4E至4F示出了单独的或插入到阳零件40中的取样部件的第二实例。

根据该第二实例，取样部件包含：

-活检针类型的针571；

-固定支撑件572；

-推动器元件573；

-支承元件574。

根据该第二实例，支承元件574采用固定地附接到针571的环的形式。此种环可以具有变化的高度(几微米到几毫米量级)。它可以是简单的线、焊珠、中空圆柱体等。此种环也可以沿着其高度分裂。

例如，此种环可以通过粘合、焊接、夹持等被保持到针571。如果环是弹性环类型(例如)，或弹簧环，其也可以插入到形成在取样部件上的槽或钻孔中。

此种支承元件574与阳零件的邻接元件43互补。因此，固定地附接到针571的环可以支撑在插入件425上。

特别地，支承元件574与针571的远端末端之间的距离D被限定为使得当支承元件574搁置在邻接元件43上时针571的远端末端突出到轴42之外。

以这种方式，取样部件可以在将锁定头部422插入到阴零件期间执行切出组织和保持组织的操作。

可以注意到，取样部件的两个实例也可以与除参照图4A至4C描述的阳零件之外的阳零件一起使用，并且特别地与不具有插入件的阳零件一起使用。

此外，可以注意到，取样部件的一个或多个支承元件和/或阳零件的一个或多个邻接元件不必具有冠状形状。如图1所示，这些元件可以包括一个或多个趾部，或者包括可以实现支承/邻接功能的任何其它元件。根据另一个实例，这些元件可以采用弹性环(例如类型)或弹簧环的形式。

还可以注意到，在所示的实施例中，取样部件包含活检针。如上所述，其仅仅是一个实施例，并且可以使用其它取样元件，例如终止于能够刺穿组织的尖端中的细杆。

最后，可以注意到，阳零件的基部可以采用几种形式，而不管所设想的实施例如何。例如，该基部可以采用圆盘的形式，或者其可以包含限定标记表面的延伸部。因此，根据将放置标签在其上的动物的类型，支撑件可以是或多或少大型号的。该标记表面使得尤其可以通过视觉识别构件识别动物，所述视觉识别构件采用字母、数字字符或条形码形式的印记的形式。也可以规划其它识别构件，例如电子识别构件。

自然地，不同的实施例仅通过图示的方式给出，并且不是穷举的。特别地，可以组合所设想的不同实施例。
