一种新型的立式延绳钓机的制作方法

本发明涉及延绳钓机领域，具体的说是指一种新型的立式延绳钓机。

背景技术：

延绳钓，是钓具中最主要的一种作业方式，其分布面最广、数量和产量最高。因近海渔业资源的衰退，发展远洋渔业已成为全国渔业发展的重要途径。而金枪鱼延绳钓渔业又因其可观的经济效益和丰富的渔业资源引起了世界各国的重视，当前已成为发展远洋渔业的重要项目。目前，延绳钓的投绳和收绳均采用人工的方式，而采用人工投绳和收绳需要花费渔民较大的体力，且效率也不高。为了满足远洋渔业的发展，同时为了降低渔民的体力消耗、提高延绳钓的效率，本申请人经过潜心研究，遂有本案的产生。

技术实现要素：

本发明提供的是一种新型的立式延绳钓机，其主要目的在于克服现有技术存在的上述问题。

本发明采用如下的技术方案予以实现：

一种新型的延绳钓机，包括设于船的甲板上后部的投绳装置、钓绳收纳筒、收绳装置以及三叉轮装置，所述投绳装置位于甲板的后端，所述钓绳收纳筒位于投绳装置的前侧，所述收绳装置位于钓绳收纳筒的前侧，所述三叉轮装置可改变钓绳的方向且位于收绳装置的右侧。

进一步的，所述投绳装置包括投绳架，该投绳架的一侧设有滚筒，该投绳架上设有数个第一导轮、一第二导轮、一转盘以及一导绳板，所述数个第一导轮间隔并排地设置，且位于滚筒的一侧，所述第二导轮和转盘均位于数个第一导轮的上方，所述第二导轮和导绳板均位于转盘的一侧，所述钓绳收纳筒内的钓绳依次经过滚筒、数个第一导轮、第二导轮、转盘以及导绳板后从导绳板抛出，所述转盘的上方设有第一压轮，该第一压轮通过一转动臂可转动地设于投绳架上，所述转盘与一第一液压马达的输出轴连接，所述投绳架上设有与第一液压马达连通的换向阀。

更进一步的，所述小导轮设有四个。

进一步的，所述收绳装置包括收绳架，该收绳架上设有带轮和第三导轮，该第三导轮位于带轮的右下方，所述带轮的一侧设有第二压轮，该第二压力设有一压轮架上，所述压轮架的一端设有拉杆，该拉杆和收绳架之间设有弹簧，所述带轮与一第二液压马达的输出轴连接，所述收绳架上设有与第二液压马达连通的比例流量方向复合阀。

更进一步的，所述第二压轮设有两个，该两个第二压轮倾斜地设置。

进一步的，所述三叉轮装置包括三叉轮架，该三叉轮架的顶面设有前、后设置的第一滚筒、第二滚筒以及设于第一、第二滚筒右侧的第三滚筒。

由上述对本发明的描述可知，和现有技术相比，本发明具有如下优点：本发明结构新颖、设计巧妙，将钓绳放置于钓绳收纳筒内，当需要将钓绳投入到海里时，将钓绳的一端经过投绳装置后投向海里，然后即可进行垂钓；当需要收绳时，将钓绳从投绳装置卸下，并经过三叉轮装置改变钓绳的方向后再经过收绳装置将钓绳收回钓绳收纳筒内。采用本发明可实现钓绳的自动投绳和自动收绳，这样可降低渔民的体力消耗、提高延绳钓的效率。

附图说明

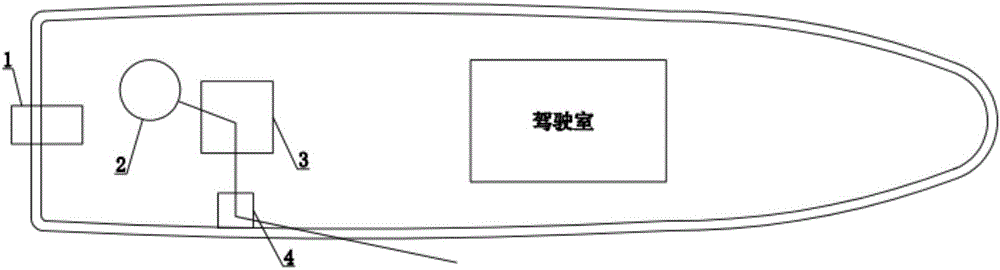

图1为本发明进行投绳作业时的示意图。

图2为本发明进行收绳作业时的示意图。

图3为本发明投绳装置的主视示意图。

图4为本发明收绳装置和三叉轮装置的主视示意图。

图5为本发明三叉轮装置的剖视示意图。

具体实施方式

参照图1和图2。一种新型的延绳钓机，包括设于船的甲板上后部的投绳装置1、钓绳收纳筒2、收绳装置3以及三叉轮装置4。所述投绳装置1位于甲板的后端，所述钓绳收纳筒2位于投绳装置3的前侧，所述收绳装置3位于钓绳收纳筒2的前侧，所述三叉轮装置4可改变钓绳的方向且位于收绳装置3的右侧。

参照图1和图3。所述投绳装置1包括投绳架11，该投绳架11的一侧设有滚筒12，该投绳架11上设有四个第一导轮13、一第二导轮14、一转盘15以及一导绳板16。所述四个第一导轮13间隔并排地设置，且位于滚筒12的一侧，所述第二导轮14和转盘15均位于四个第一导轮13的上方，所述第二导轮14和导绳板16均位于转盘15的一侧。所述钓绳收纳筒2内的钓绳依次经过滚筒12、四个第一导轮13、第二导轮14、转盘15以及导绳板16后从导绳板16抛出。所述转盘15的上方设有第一压轮17，该第一压轮17通过一转动臂18可转动地设于投绳架11上，所述转盘15与一第一液压马达(图中未标出)的输出轴连接，所述投绳架11上设有与第一液压马达(图中未标出)连通的换向阀19。在投绳过程中，当出现临时故障时，所述换向阀19控制第一液压马达(图中未标出)反向转动，实现反向收绳。

参照图1和图4。所述收绳装置3包括收绳架31，该收绳架31上设有带轮32和第三导轮33，该第三导轮33位于带轮32的右下方。所述带轮32的一侧设有两第二压轮34，该两第二压力34设有一压轮架35上，该两个第二压轮34倾斜地设置。所述压轮架35的一端设有拉杆36，该拉杆36和收绳架31之间设有弹簧37，所述带轮32与一第二液压马达(图中未标出)的输出轴连接，所述收绳架31上设有与第二液压马达(图中未标出)连通的比例流量方向复合阀38。在收绳过程中，当出现临时故障时，所述比例流量方向复合阀38用于调节第二液压马达(图中未标出)的转速和方向。

参照图1和图5。所述三叉轮装置4包括三叉轮架41，该三叉轮架41的顶面设有前、后设置的第一滚筒42、第二滚筒43以及设于第一滚筒42、第二滚筒43右侧的第三滚筒44。

参照图1至图5。本发明的工作原理如下：将钓绳放置于钓绳收纳筒2内，当需要将钓绳投入到海里时，将钓绳的一端经过滚筒12、第一导轮13、第二导轮14、转盘15以及后投向海里，然后即可进行垂钓。当需要收绳时，将钓绳从投绳装置1卸下，并从第一滚筒42、第二滚筒43之间穿过后绕过第三滚筒44，从而改变钓绳的方向后再经过第三导轮33、带轮32将钓绳收回钓绳收纳筒2内。

上述仅为本发明的具体实施方式，但本发明的设计构思并不局限于此，凡利用此构思对本发明进行非实质性的改动，均应属于侵犯本发明保护范围的行为。
