一种迷宫式连续捕鼠装置的制作方法

本发明涉及捕鼠器材领域，具体的说是一种迷宫式连续捕鼠装置。

背景技术：

老鼠是一种啮齿动物，体形有大有小，种类很多，共有约280个属，以及至少1300个种。老鼠的繁殖速度很快，几乎什么都吃，在什么地方都能住，是“四害”之一。老鼠会打洞、上树，会爬山、涉水，生命力极其顽强，从而具有较强的破坏能力，不仅会糟蹋粮食，损坏财物，而且如果不进行及时有效的防治措施，任其在人类生活的环境中肆意破坏，极有可能发生鼠疫，传播疾病。

粮食储备仓库中是鼠害发生的重灾区，由于粮食储备仓库具有面积大、光线暗的特点，其储存的粮食容易吸引老鼠进入，并为老鼠的生存及繁殖提供了充足的食物以及良好的隐匿场所，促进了老鼠种群快速发展。老鼠的食量大，每天平均摄取25g粮食，一年则能吃掉9Kg，不但摄取粮食，还会将粮食啮成粉使其失去食用价值，而由于老鼠经常出入垃圾堆、厕所及污水沟等处，老鼠身上的毛、排泄的粪便和尿液等，会污染粮食，导致其直接或间接危害的粮食量十分巨大，因此，仓内无鼠是“四无”粮仓的基本要求之一，不但不能见活鼠，而且不能见到新鲜鼠粪。需要经常检查仓库，发现鼠洞及时堵死，尽量保持仓库内的密闭空间，而在鼠害已经发生的粮食储备仓库中，则需要行之有效的快速灭鼠，及时阻断鼠害，减小损失。现有技术中的天敌灭鼠由于效率低下，不易控制的特点，并不适应在仓库中推广，而毒药灭鼠的方法，具有危险性不说，还会使老鼠的尸体不易找到，从而发臭腐烂，污染粮食，扩大损失。传统的捕鼠器械多为个体捕捉，效率低下，需要同时放置多个，定期巡查捕获情况，捕获一只，处理一只，过度耗费时间精力，不适合大规模推广。

技术实现要素：

本发明旨在提供一种灵敏度高且高效率连续捕鼠的迷宫式捕鼠装置。

为了解决以上技术问题，本发明采用的技术方案为：一种迷宫式连续捕鼠装置，包括存鼠桶以及套设在存鼠桶中的诱鼠桶，所述存鼠桶及诱鼠桶均为一端具有底部另一端设有开口的圆桶，存鼠桶开口朝下设置且存鼠桶靠近开口处设置有控制该开口启闭的插板，诱鼠桶开口朝上且与存鼠桶的底部固定连接，在存鼠桶的底部开设有与诱鼠桶的开口相应的通孔；在所述诱鼠桶的底部设置有网笼，网笼中设置有吸引老鼠进入诱鼠桶的诱饵；在存鼠桶内壁与诱鼠桶外壁之间的存鼠腔中设置有由多个隔板组成的迷宫，所述多个隔板的上端均固定在所述存鼠桶的底部，下端贴近所述插板，所述迷宫通过多个间隔设置在诱鼠桶侧壁上的孔洞与诱鼠桶连通，在每个孔洞处均设置有仅能向存鼠腔开启的单向门；在诱鼠桶开口处设置有刺激老鼠受惊的报警器，报警器的触发机关包括三极管以及分别与三极管的集电极和基极连接的第一导电板及第二导电板，三极管的发射极连接在报警器的触发端，第一导电板和第二导电板分别与电池的正负极连接，触发机关通过在第一导电板和第二导电板之间引入老鼠躯干电阻使三极管获得偏流而导通，并将正脉冲触发信号由三极管的发射极传递至报警器的触发端以启动报警器。

优选的，所述第一导电板为设置在诱鼠桶底部的环形金属板，所述网笼通过金属材料制成并设为第二导电板，网笼设置在第一导电板的中部。

优选的，所述插板为两个相同的扇形板，两个插板的一端均铰接在所述存鼠桶的侧壁上，另一端均设置有把手。

优选的，所述单向门为外径大于所述孔洞的孔径的圆形板，单向门的顶端铰接在位于所述存鼠桶一侧的孔洞的顶端。

优选的，所述孔洞的数量为四个，四个孔洞均匀间隔设置在靠近诱鼠桶底部的诱鼠桶侧壁上。

优选的，所述报警器呈环形，设置在诱鼠桶开口处，报警器包括声光集成电路板、蜂鸣器和闪光灯以及持续刺激老鼠受惊的延时关闭系统，延时关闭系统的延时时间设置为一秒。

优选的，所述迷宫的隔板包括与存鼠桶同心设置的多个异径弧形板以及弧形板之间的连接板，连接板沿存鼠桶径向设置，弧形板及连接板均固定在所述存鼠桶内的底部，且所述迷宫至少包含有一条通路。

优选的，所述诱饵采用小麦粒及香油压缩制成，且诱饵上设置有多个供诱饵香气持续挥发的细孔。

优选的，所述存鼠桶的底部设置有环形观察窗，所述观察窗采用有机玻璃制成。

优选的，所述存鼠桶的纵截面设置为便于老鼠沿其侧壁攀爬至存鼠桶底部的上窄下宽的等腰梯形，且在存鼠桶的侧壁外侧开设有多道供老鼠攀爬的凹槽；所述诱鼠桶的纵截面设置为使老鼠难以从诱鼠桶侧壁攀爬至诱鼠桶底部的上窄下宽的等腰梯形。

有益效果

本发明结构简单，易于实现，不使用毒药灭鼠，在粮食储备仓库安静且光线不足的环境中，充分利用老鼠容易受惊，且受惊状态见洞就钻的特性，在老鼠企图取食诱饵的过程中通过声光结合的物理持续强烈刺激使老鼠受惊，自动钻入用于存放老鼠且只能进不能出的存鼠桶中，灵敏性大大提高。由于在存鼠桶中设置有环形的迷宫，使老鼠在刺激消除后可在迷宫中任意穿梭，甚至可使其在存鼠桶中休息及追逐嬉戏，从而有效避免了老鼠因试图挣扎逃脱产生特殊的叫声，导致捕鼠装置外的老鼠提高警惕，不敢再靠近，有效的提高了本发明连续捕鼠的能力。使用者可根据存鼠桶顶部设置的观察窗看到捕鼠情况将存鼠桶的开口处放置在垃圾桶或口袋的端口上，再拉开插板即可使存鼠桶内的老鼠掉落入容器，进行灭鼠处理，尤其适合粮食储备仓库中快速高效连续捕鼠。

附图说明

图1为本发明的剖面图；

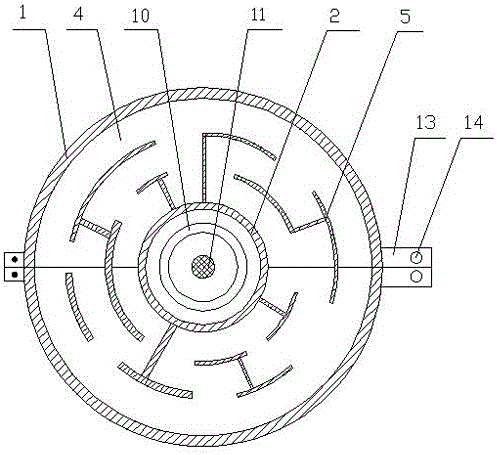

图2为图1的A-A向剖面图；

图3为本发明的立体结构示意图；

图4为本发明的报警器触发机关部分的原理图；

图中标记：1、存鼠桶，2、诱鼠桶，3、诱饵，4、存鼠腔，5、隔板，6、孔洞，7、单向门，8、报警器，9、三极管，10、第一导电板，11、第二导电板，12、电池，13、插板，14、把手，15、观察窗，16、凹槽。

具体实施方式

如图1至图4所示，本发明的一种迷宫式连续捕鼠装置包括存鼠桶1以及套设在存鼠桶1中的诱鼠桶2，诱鼠桶2用于将老鼠引入其中并通过其上设置的报警器8给予企图取食诱饵3的老鼠一定刺激受惊，使老鼠钻入与诱鼠桶2相连的存鼠桶1中暂存，待使用者统一处理。所述存鼠桶1及诱鼠桶2均为一端具有底部且另一端开口的圆桶，存鼠桶1开口朝下设置，并在靠近开口处设置有控制该开口启闭的插板13，诱鼠桶2的开口即老鼠的进入口向上设置，并与存鼠桶1底部的中部固定连接，同时在存鼠桶1的底部上开设有与诱鼠桶2的开口相应的通孔，使老鼠可经由存鼠桶1的侧壁攀爬至存鼠桶1的底部，再由底部上的通孔进入诱鼠桶2中。为了便于老鼠攀爬存鼠桶1的侧壁进入诱鼠桶2而难于攀爬诱鼠桶2的侧壁逃脱，本发明的存鼠桶1及诱鼠桶2的纵截面均设置为上窄下宽的等腰梯形，且在存鼠桶1的侧壁外侧开设有多道供老鼠攀爬的凹槽16，凹槽16的设置使老鼠在攀爬时可以有落脚踩踏的地方，进一步方便其进入诱鼠桶2。

位于诱鼠桶2侧壁上靠近底部的位置，间隔设置有四个供老鼠从诱鼠桶2钻入存鼠桶1的孔洞6，在孔洞6处均设置有仅能向存鼠腔4开启的单向门7，使老鼠能进不能出，单向门7为外径大于所述孔洞6的孔径的圆形板，单向门7的顶端铰接在位于所述存鼠桶1一侧的孔洞6的顶端。位于所述诱鼠桶2腔内的底部设置有网笼，网笼中设置有吸引老鼠进入诱鼠桶2的诱饵3，诱饵3采用小麦粒及香油压缩制成，且诱饵3上设置有多个供诱饵3香气持续挥发的细孔，使老鼠能够看到及闻到但却难以触碰到诱饵3，诱饵3可以长期有效的使用，并能持续散发香味。位于存诱鼠桶2开口处设置有报警器8，报警器8的触发机关包括三极管9以及分别连接在三极管9的集电极和基极上的第一导电板10及第二导电板11，三极管9的发射极连接在报警器8的触发端，第一导电板10和第二导电板11之间连接有电池12，触发机关通过在第一导电板10和第二导电板11之间引入老鼠躯干电阻使三极管9获得偏流而导通，并将正脉冲触发信号由三极管9的发射极传递至报警器8的触发端以启动报警器8，本发明利用老鼠进入诱鼠桶2中以后，常常以前爪抓住网笼，后爪支撑在诱鼠桶2底部上取食网笼中诱饵3时的特殊方式，巧妙的将第一导电板10设计为围绕在诱鼠桶2底部网笼外侧的环形金属板，第二导电板11即为采用金属材料制成的网笼本身，极大的提高了本发明报警器8的灵敏度，从任何方向试图取食的老鼠都将触发机关，通过老鼠躯干本身联通第一导电板10及第二导电板11从而启动报警器8，即老鼠同时踩踏第一导电板10及第二导电板11时，报警器8即启动使老鼠受惊，为了加强对老鼠的刺激，使其慌不择路钻入存鼠桶1，本发明的报警器8呈环形，设置在诱鼠桶2开口处，避免受惊的老鼠从诱鼠桶2的开口再逃脱，只能向报警器8相反的方向寻找新的出路，报警器8包括蜂鸣器、闪光灯以及持续刺激老鼠受惊的延时关闭系统，延时关闭系统的延时时间设置为一秒，经试验证明，在老鼠触发机关后，一秒钟之内即可钻入设置好的存鼠桶1中。

所述存鼠桶1的内部由诱鼠桶2隔断形成环形的存鼠腔4，为了避免进入存鼠腔4的老鼠因空间受限产生焦虑急躁，继而发出特殊的叫声，在存鼠腔4中设置有由多个隔板5组成的迷宫，隔板5包括与存鼠桶1同心设置的多个异径弧形板以及弧形板之间的连接板，连接板沿存鼠桶1径向设置，弧形板及连接板的顶端均固定在所述存鼠桶1内的顶壁上，底端贴近插板13，老鼠进入存鼠腔4后，可在插板13上跑动，且所述迷宫至少包含有一条通路，使老鼠可以在存鼠腔4中自由追逐嬉戏甚至休息。存鼠腔4通过设置在存鼠桶1开口的两个相同的扇形插板13控制开闭，两个插板13的一端均铰接在所述存鼠桶1的侧壁上，另一端均设置有把手14，可以方便的打开或关闭存鼠桶1，便于清理存鼠桶1中的老鼠。所述存鼠桶1的底部设置有环形观察窗15，所述观察窗15采用有机玻璃制成，使存鼠桶1内的情况一目了然，使用者可根据存鼠桶1内捕捉到的老鼠数量，或者定期对存鼠桶1中的老鼠统一清理。
