一种拆卸方便的驱鸟器的制作方法

本发明涉及驱鸟器技术领域，具体地说是一种拆卸方便的驱鸟器。

背景技术：

在电网系统中，驱鸟是一项非常重要的工作。鸟类长期在电杆上停留、搭建鸟窝，会严重影响输电的安全。驱鸟器的出现对于防止鸟类在电线杆上搭建鸟窝起着重要的作用，现有技术在进行驱鸟器的安装时，一般是电力人员攀爬至电线杆顶部，徒手进行驱鸟器的安装，这种方式下存在很大的安全隐患。

技术实现要素：

本发明的目的在于提供一种拆卸方便的驱鸟器，用于防止鸟类在电线杆上搭建鸟窝，同时方便驱鸟器的安装。

本发明解决其技术问题所采取的技术方案是：一种拆卸方便的驱鸟器，其特征是，它包括底座、支架、竖杆、刺针座、防护罩、防护罩开启机构和安装装置，所述底座为平躺的U形结构，在所述底座的左侧设有第一锁止器，所述第一锁止器为中空结构且第一锁止器的敞口端与底座固连，在所述第一锁止器的内腔中滑动安装有第一滑板，在所述第一滑板上固定有第一插销，在所述第一锁止器的敞口端固定有第一端盖，在第一滑板与第一端盖之间设有第一弹簧，在第一弹簧的作用下第一插销的作用端穿过端盖后置于底座的内侧，在第一插销的驱动端设有第一拉环，第一拉环始终处于第一锁止器的外部；

在所述底座的上侧设有第二锁止器，所述第二锁止器为中空结构且第二锁止器的敞口端与底座固连，在所述第二锁止器的内腔中滑动安装有第二滑板，在所述第二滑板上固定有第二插销，在所述第二锁止器的敞口端固定有第二端盖，在第二滑板与第二端盖之间设有第二弹簧，在第二弹簧的作用下第二插销的作用端穿过端盖后置于底座的内侧，在第二插销的驱动端设有第二拉环，第二拉环始终处于第二锁止器的外部；

在所述底座的底部设有定位销，在底座的上方设有支架，所述支架主要包括平板、支撑杆、支撑块、竖板和发射台，所述平板位于底座的上方并在平板与底座之间设有支撑杆，在所述平板上固定有支撑块，在所述支撑块的顶部设有圆槽，在所述圆槽的内壁上设有若干均匀设置的滑槽，在所述滑槽中滑动安装有限位杆，在所述滑槽中转动安装有第一线轮，在所述第一线轮与限位杆之间固定有挡板，在平板的底部设有安装架，在所述支撑台和平板上设有倾斜设置的绳孔，在限位杆与挡板之间设有第三弹簧，第一拉绳的一端系在限位杆上，第一拉绳的另一端依次穿过第三弹簧、挡板并绕过第一线轮后经绳孔穿出支撑块，穿出支撑块的第一拉绳的一端固定在一起后穿过固定架并置于固定架的下方，在固定架的下方设有固定在第一拉绳上的挡块和吊环；在所述平板上固定有发射台，所述发射台的上表面为倾斜面，在所述倾斜面上设有圆孔；

在所述支撑块的上方设有竖杆，在所述竖杆的底部设有杆座，所述杆座置于限位杆与圆槽的底部之间；在所述竖杆的顶部设有半球形的刺针座，所述刺针座的球形面朝上且为镜面，在所述刺针座的球形面上设有刺针，在所述刺针座的底部设有两对防护罩，成对的两防护罩铰接在固定柱上并在防护罩与固定柱之间设有扭簧，所述防护罩为半球形的中空结构，在扭簧的作用下成对的两防护罩围成一个球形，在成对的两防护罩之间放置有降落伞，降落伞的伞绳系在固定柱上，在刺针座上设有驱动防护罩开启的防护罩开启机构；

所述安装装置包括绝缘杆、延伸杆、安装板、安装座、第一装卸机构、托举机构和第二装卸机构，所述延伸杆固定在绝缘杆的一端，在所述延伸杆上设有与第一锁止器相适应的定位孔，在所述延伸杆上固定有安装板，在所述安装板上固定有U形的安装座；在所述延伸杆的外壁上固定有第一固定板，在所述第一固定板的上方设有第一活动板，在所述第一固定板与第一活动板之间设有第四弹簧，在所述第一活动板的顶部设有与第一拉环插接配合的定位柱，在所述第一活动板的底部系有第三拉绳，所述第三拉绳穿过第一固定板后缠绕在第一绕线器上，所述第一绕线器转动安装在绝缘杆上，在所述第一绕线器上设有第一摇把，所述第一固定板、第一活动板、定位柱、第四弹簧、第三拉绳和第一绕线器构成了第一装卸机构；

在所述延伸杆的外壁上固定有第二固定板，在所述第二固定板的上方设有第二活动板，在所述第二活动板与第二固定板之间设有第五弹簧，在所述第二活动板的顶部设有与定位销配合的销孔，在所述第二活动板的底部系有第四拉绳，所述第四拉绳穿过第二固定板后绕在第二绕线器上，所述第二绕线器转动安装在延伸杆上，并在第二绕线器上固定有第二摇把，所述第二固定板、第二活动板、第五弹簧、第四拉绳和第二绕线器构成了托举机构；

在所述安装座上铰接安装有摆杆，在所述摆杆与安装座之间设有扭簧，在所述摆杆的顶部固定有摆锤，在所述摆锤上固定有锁止杆，所述锁止杆与第二拉环插接配合，在扭簧的作用下锁止杆朝向第二锁止器所在的一侧倾斜，在所述安装座上转动安装有第四线轮，在所述第四线轮上缠绕有第五拉绳，所述第五拉绳的一端与摆锤固连，所述第五拉绳的另一端缠绕在第三绕线器上，所述第三绕线器转动安装在绝缘杆上，在所述第三绕线器上固定有第三摇把，所述第三绕线器、第五拉绳、摆杆、摆锤、锁止杆、扭簧、安装座和安装板构成了第二装卸机构。

进一步地，所述防护罩开启机构主要包括第二拉绳、第二支耳、第二线轮、第三支耳和第三线轮，在所述竖杆的侧壁上设有固定块，在所述固定块上固定有顶出弹簧，所述顶出弹簧的一端与固定块固连，所述顶出弹簧的另一端与限位块固连，所述限位块置于发射台上部的圆孔中；在所述防护罩的外壁上设有第一支耳，在所述刺针座的前后外壁上分别固定有一个第二支耳，在每一个第二支耳的左右两侧分别设有一个固定在刺针座上的第三支耳，所述第二支耳与对应的两个第三支耳围成一个三角形，在所述第二支耳上转动安装有一对第二线轮，在所述第三支耳上转动安装有一个第三线轮，在所述限位块与第一支耳之间设有第二拉绳，所述第二拉绳的一端系在第一支耳上，所述第二拉绳的另一端绕过第三线轮、第二线轮后系在限位块上。

进一步地，在所述竖杆的外壁上还设有配重块，所述配重块与固定块对称设置。

进一步地，在所述竖杆的外壁上固定有导向块，在所述导向块上设有容第二拉绳的通孔。

进一步地，所述杆座的底部做圆弧过渡。

进一步地，在所述安装座上固定有一对耳板，在两耳板的上部之间转动安装有转轴，所述第四线轮固定在转轴上。

进一步地，在所述第一固定板的顶部固定有第一导向柱，在所述第一活动板的底部固定有第一导套，所述第一导套滑动设置在第一导向柱的外部。

进一步地，在所述第二固定板的顶部固定有第二导向柱，在所述第二活动板的底部固定有第二导套，所述第二导套滑动设置在第二导向柱的外部。

本发明的有益效果是：本发明提供的一种拆卸方便的驱鸟器，可以方便的安装在横担上，且操作时仅需通过绝缘杆将驱鸟器举升至高处，然后摇动第一、第二和第三摇把即可实现安装工作，操作方便简单。需要将驱鸟部分卸下时，仅需拉动吊环，此时在顶出弹簧的作用下驱鸟部分被弹射出，且驱鸟部分上降落伞的设置可以使得驱鸟部分缓缓下降。

附图说明

图1为本发明的驱鸟部分和安装装置的配合使用示意图；

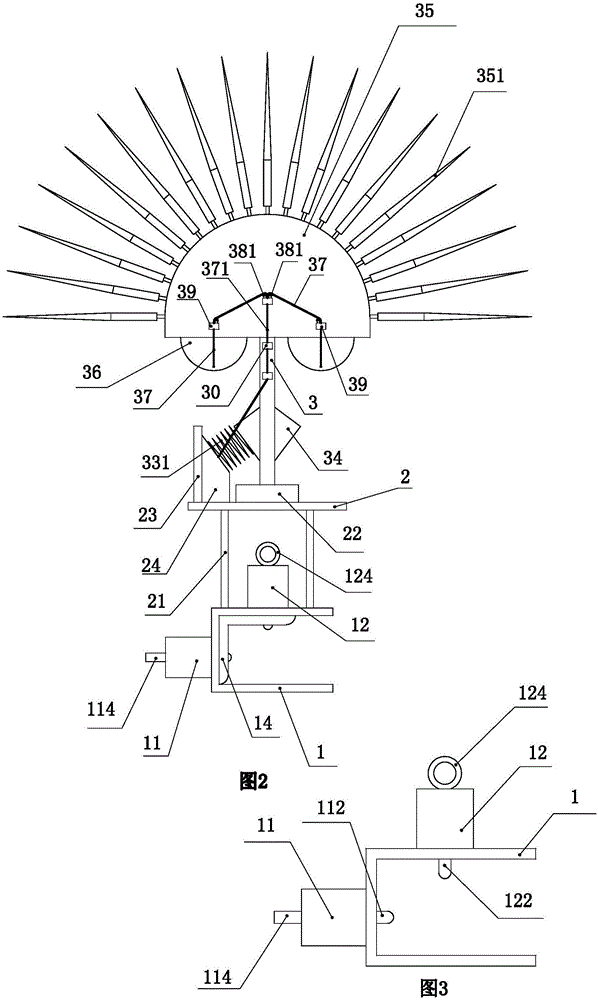

图2为驱鸟部分的示意图；

图3为底座的示意图；

图4为底座的剖视示意图；

图5为支架的示意图；

图6为支架的内部结构示意图；

图7为支撑座的内部结构示意图；

图8为竖杆与刺针座的配合示意图；

图9为图8中的A处局部向视图；

图10为防护罩打开后的示意图；

图11为降落伞撑开时的示意图；

图12为降落伞撑开后的示意图；

图13为防护罩开启机构的示意图；

图14为安装装置的示意图；

图15为绝缘杆的示意图之一；

图16为绝缘杆的示意图之二；

图17为第一装卸机构的示意图；

图18为托举机构的示意图；

图19为第二装卸机构的示意图之一；

图20为第二装卸机构的示意图之二；

图21为摆杆与耳板的位置示意图；

图中：1底座，11第一锁止器，111第一滑板，112第一插销，113第一弹簧，114第一拉环，115第一端盖，12第二锁止器，121第二滑板，122第二插销，123第二弹簧，124第二拉环，125第二端盖，13定位销，14横担；

2平板，21支撑杆，22支撑座，221滑槽，222挡板，223第三弹簧，224绳孔，23竖板，24发射台，241圆孔，25限位杆，251倾斜面，26第一线轮，27第一拉绳，271挡块，28吊环，29固定架；

3竖杆，30导向块，31杆座，311圆弧过渡，32固定块，33限位块，331顶出弹簧，34配重块，35刺针座，351刺针，36防护罩，361第一支耳，37第二拉绳，38第二支耳，381第二线轮，39第三支耳，391第三线轮；

4固定柱，41降落伞，42伞绳；

5绝缘杆，51延伸杆，511定位孔，512膨大部，52安装板，521连接杆，53安装座；

6第一固定板，61第一导向柱，62第一活动板，63第一导套，64第四弹簧，65定位柱，66第三拉绳，67第一绕线器，68第一摇把；

7第二固定板，71第二导向柱，72第二活动板，73第二导套，74第五弹簧，75销孔，76第四拉绳，77第二绕线器，78第二摇把；

8第四线轮，81摆杆，82扭簧，83摆锤，84锁止杆，85耳板，86转轴，87第五拉绳，88第三绕线器，89第三摇把。

具体实施方式

如图1至图21所示，本发明主要包括驱鸟部分和安装装置。其中的驱鸟部分主要包括底座1、第一锁止器11、第二锁止器12、支架、竖杆3、刺针座35、刺针351、防护罩36、降落伞41和防护罩开启机构，下面结合附图对驱鸟部分进行详细描述。

如图1至图3所示，底座1为平躺的U形结构的金属件，在底座的左侧设有第一锁止器11，第一锁止器为中空的圆柱形结构，且第一锁止器的一端敞口，如图4所示，在第一锁止器的内腔中滑动安装有第一滑板111，在第一滑板上固定有第一插销112，在第一锁止器的敞口端固定有第一端盖115，在第一端盖与第一滑板之间设有第一弹簧113，在第一弹簧的作用下第一插销的作用端穿过第一端盖和底座后伸入到底座的内侧。在第一插销的驱动端设有第一拉环114。

在底座的上侧设有第二锁止器12，第二锁止器为中空的圆柱形结构，且第二锁止器的二端敞口，如图4所示，在第二锁止器的内腔中滑动安装有第二滑板121，在第二滑板上固定有第二插销122，在第二锁止器的敞口端固定有第二端盖125，在第二端盖与第二滑板之间设有第二弹簧123，在第二弹簧的作用下第二插销的作用端穿过第二端盖和底座后伸入到底座的内侧。在第二插销的驱动端设有第二拉环124。

安装时，将第一插销的作用端和第二插销的作用端均伸入到横担14上的孔中，由于第一插销和第二插销垂直设置，所以通过第一插销和第二插销便可实现对底座的固定。

在底座的底部设有四个定位销13，四个定位销位于方形的四个顶点上，定位销为锥形结构。

在底座上方设有支架，如图5、图6所示，支架包括平板2、支撑杆21、支撑座22、竖板23、发射台24、限位杆25、第一线轮26、第一拉绳27、吊环28和固定架29，平板2为矩形的金属板，在平板的底部设有四个支撑杆21，支撑杆的底部固定在底座的顶部上。在平板的顶部固定有支撑座22，如图7所示，支撑座为圆柱形结构，在支撑座的顶部设有圆槽，在圆槽的内壁上设有若干沿周向均匀设置的滑槽221，在滑槽中滑动安装有限位杆25，在滑槽中还固定有挡板222，在挡板与限位杆的一端之间设有第三弹簧223，在第三弹簧的作用下限位杆的作用端伸出滑槽置于圆槽中，在限位杆的作用端设有倾斜面251，在挡板上设有通孔，在滑槽中转动安装有第一线轮26，在限位杆上系有第一拉绳27，在支撑座上设有绳孔224，绳孔的数目与滑槽的数目相等，第一拉绳依次穿过第三弹簧和通孔后绕在第一线轮上，然后穿过绳孔后引出支撑座，若干第一拉绳引出支撑座的一端固定在挡块271上，在挡块的下方设有吊环28，吊环与挡块连在一起，拉动吊环时，可以通过拉拽第一拉绳驱使第三弹簧压缩，进而拉动限位杆向远离支撑座圆心的方向移动。在平板的底部设有固定架29，固定架为U形结构，第一拉绳伸出支撑座的一端置于固定架上的孔中，且挡块置于固定架的下方，挡块的设置可以对第一拉绳起到限位的作用，防止第一拉绳完全进入到支撑座中，且当挡块与固定架接触时，第三弹簧所受压力为零。

在平板的顶部设有竖板23，在竖板的侧面固定有直角梯形的发射台24，发射台上设有倾斜面，在倾斜面上设有圆孔241。

在平板上方设有竖杆3，如图8所示，竖杆为圆形的金属杆，在竖杆的底部设有杆座31，杆座为圆柱形金属件，杆座的底部做圆弧过渡311，安装时，将杆座置于圆槽中，使得限位杆置于杆座的上方并压住杆座，这样在限位杆和第三弹簧的作用下将杆座限制在圆槽中。在竖杆的外壁上固定有对称设置的固定块32和配重块34，固定块和配重块的重量相同。在固定块上固定有顶出弹簧331，顶出弹簧的一端与固定块固连，顶出弹簧的另一端与限位块33固连，限位块为圆形结构，并置于圆孔241中。安装时，将杆座置于圆槽中，此时限位杆对杆座具有竖向约束力，此时顶出弹簧受压缩。

在竖杆的顶部固定有刺针座35，刺针座为半球形结构，刺针座的底部为平面，刺针座的底部固定在竖杆上。在刺针座的球形外壁上设有刺针351，以实现驱鸟作业。在刺针座的底部设有两对防护罩36，如图9所示，防护罩为半球形的中空结构，成对的两防护罩均铰接安装在固定柱4上，并在防护罩与固定柱之间设有扭簧，在扭簧的作用下成对的两防护罩围成一个球状。在防护罩的外壁上设有第一只耳361，如图8、图13所示，在刺针座前侧的外壁上固定有第二支耳38，在第二支耳上转动安装有一对第二线轮381，在第二支耳的左右两侧分别设有一个固定在刺针座上的第三支耳39，在每一第三支耳上分别转动安装有一个第三线轮391，在竖杆前侧的外壁上固定有中空的导向块30，在导向块上设有通孔，在第一支耳上系有第二拉绳37，第二拉绳的一端系在第一支耳上，第二拉绳的另一端穿过对应的第三支耳后并依次绕过第三线轮、第二线轮，绕过第二线轮后的两第二拉绳的一端固定在一起后穿套在导向块上的通孔中，最后系在限位块上。第二拉绳共设有四根，在刺针座的后侧也设有两根第二拉绳、一个第二支耳、两个第三支耳、两个第二线轮和两个第三线轮，四根第二拉绳分别与四个防护罩连接。当顶出弹簧伸长时，拉动第二拉绳向下移动。此时，如图10、图11所示，成对的两防护罩上的第二拉绳将防护罩拉开，在两防护罩内设有降落伞41，降落伞的伞绳系在固定柱上。

当需要将刺针座取下时，可拉动吊环，使得限位杆从滑槽中移出，此时支撑座对竖杆的竖向约束力消失，此时在顶出弹簧的作用下，竖杆、刺针座被弹射出然后做抛物线运动，由于顶出弹簧的伸长，第二拉绳被拉动进而使得防护罩打开，降落伞被释放出，如图12所示，直至降落伞全部被打开。此时在降落伞的作用下，刺针座缓缓下降。为保证降落伞的正常打开，应保证刺针座的重量大于支撑座和竖杆的重量，即在下落过程中使得刺针座朝下。第二拉绳、顶出弹簧、第二支耳、第二线轮、第三支耳和第三线轮构成了防护罩开启机构。

为保证驱鸟效果，刺针座的球形外壁应光滑且能反射太阳光，最好为镜面，以对鸟类进行驱赶。

如图14所示，驱鸟部分的安装装置包括绝缘杆5、延伸杆51、安装板52、安装座53、第一装卸机构、第二装卸机构和托举机构，如图15、图16所示，在绝缘杆5的一端设有绝缘的延伸杆51，在延伸杆的上端设有圆形的膨大部512，在膨大部上设有定位孔511，定位孔的尺寸与第一锁止器的外径相适应。在延伸杆的上端固定有连接杆，在连接杆上固定有安装板52，在安装板上固定有U形的安装座53。

在延伸杆的左侧壁上固定有第一固定板6，在第一固定板的上方设有第一活动板62，在第一固定板的顶部设有若干第一导向柱61，在第一活动板的底部设有若干第一导套63，第一导向柱的上端置于第一导套中并可相对第一导套滑动，第一导向柱和第一导套的配合用于对第一活动板的竖向移动起到导向的作用。在第一固定板与第一活动板之间设有第四弹簧64，在绝缘杆的左侧壁上通过铰接轴转动安装有第一绕线器67，第一绕线器包括两端的圆板和中部的圆柱体，且圆板的外径大于圆柱体的直径，第三拉绳的一端系在第一活动板的底部，第三拉绳的另一端穿过第一固定板后缠绕在第一绕线器上。在第一绕线器的轴线上固定有第一摇把68。在第一绕线器与铰接轴之间设有卷簧，在第一活动板的顶部固定有定位柱65，在卷簧的作用下第三拉绳被拉直且此时第四弹簧将定位柱的顶部举升至定位孔的上方。第一固定板、第一导向柱、第一活动板、第一导套、第四弹簧、第三拉绳、定位柱、第一绕线器和第一摇把构成了第一装卸机构。定位柱的上端伸入到第一拉环中时，第一插销的作用端从底座和横担上伸出。摇动第一摇把时，可以使得第三拉绳缠绕在第一绕线器上，进而压缩第四弹簧使得第一活动板下移，直至定位柱从第一拉环中移出，此时在第一弹簧的作用下第一插销复位，当安装底座时第一插销的作用端伸入到横担中可实现对底座的固定。

在延伸杆的右侧固定有第二固定板，在第二固定板的上方设有第二活动板72，在第二固定板的顶部设有若干第二导向柱71，在第二活动板的底部设有若干第二导套73，第二导向柱的上端置于第二导套中并可相对第二导套滑动，第二导向柱和第二导套的配合用于对第二活动板的竖向移动起到导向的作用。在第二固定板与第二活动板之间设有第五弹簧74，在绝缘杆的左侧壁上通过铰接轴转动安装有第二绕线器77，第二绕线器包括两端的圆板和中部的圆柱体，且圆板的外径大于圆柱体的直径，第四拉绳76的一端系在第二活动板的底部，第四拉绳的另一端穿过第二固定板后缠绕在第二绕线器上。在第二绕线器的轴线上固定有第二摇把78。在第一绕线器与铰接轴之间设有卷簧，在第二活动板的顶部设有四个销孔75，销孔用于与定位销配合，当定位销置于销孔中时，可以实现第二活动板与底座的相对固定。在卷簧的作用下第四拉绳被拉直且此时第五弹簧将第二活动板紧紧顶在底座的底部。第二固定板、第二导向柱、第二活动板、第二导套、第五弹簧、第四拉绳、第二绕线器和第二摇把构成了托举机构。摇动第二摇把时，可以使得第四拉绳缠绕在第二绕线器上，进而压缩第五弹簧使得第二活动板下移，直至底座与第二活动板分离。

在第二锁止器的后侧设有第二装卸机构，如图19、图20、图21所示，第二装卸机构主要包括摆杆81、扭簧82、摆锤83、锁止杆84、转轴86、第五拉绳87、第三绕线器88和第三摇把89，摆杆81的下端铰接安装在安装座53上，在摆杆与安装座之间设有扭簧82，在扭簧的作用下摆杆的上端朝向第二锁止器所在的一侧倾斜。在摆杆的上端固定有摆锤83，摆锤与摆杆构成一个T字形，在摆锤上固定有锁止杆84，在安装座的顶部固定有一对耳板85，在两耳板的上部之间转动安装有转轴86，在转轴上固定有第四线轮8，在摆锤上固定有第五拉绳87，第五拉绳的一端与摆锤固连，第五拉绳的另一端绕过第四线轮后缠绕在第三绕线器上88，第三绕线器与第一绕线器的结构形状均相同。第三绕线器转动安装在绝缘杆上，并在第三绕线器的轴线上设有第三摇把89，摇动第三摇把时，可以驱动第五拉绳的移动，进而驱动摆杆的摆动，使得锁止杆从第二拉环中移出，此时在第二弹簧的作用下，第二插销下移，使得第二插销的作用端穿过底座后伸入到横担上。

安装驱鸟部分时，将延伸杆套在第一锁止器上，并使得定位柱伸入到第一拉环中，第二活动板与底座的底部接触，定位销置于销孔中，锁止杆置于第二拉环中，此时第一插销置于第一锁止器的内部，第二插销置于第二锁止器的内部。然后手持绝缘杆将驱鸟部分举升至高处，并将横担置于底座的内侧，使得底座的左侧与横担接触，可在横担上做标记，以方便将第一、第二插销与横担上的孔对齐。当第一、第二插销与横担上的孔对齐后，摇动第一摇把，使得定位柱的上端从第一拉环中移出，此时在第一弹簧的作用下第一插销复位，第一插销的作用端穿过底座后伸入到横担中；然后摇动第三摇把使得摆杆向远离第二拉环的一侧移动，直至锁止杆从第二拉环中移出，此时在第二弹簧的作用下第二插销的作用端穿过底座后伸入到横担上。这样，通过第一、第二插销便实现了对驱鸟部分的固定。然后摇动第二摇把，使得第二活动板与底座分离，便可实现绝缘杆与驱鸟部分的分离。

本发明可以实现驱鸟作业，且安装拆卸方便，便于推广应用。
