一种用于金花茶幼苗的立式无土培育装置的制作方法

本发明涉及一种培育装置，具体为一种用于金花茶幼苗的立式无土培育装置，属于幼苗培养技术领域。

背景技术：

我们都知道，各种植物的都是通过一颗很小的幼苗发育成长而来的，前期通过对幼苗的培育，使其生长到一定的形态后即可移到土地这样的大环境中进行后期的生长，所以在初期的对幼苗的成型培育是非常重要的，只有这样才能保证后期的正常生长和有着较高的产量，当然金花茶也不例外，金花茶属于山茶科一类，是一种有着很多功效的花茶，显然这种花茶是非常珍贵的。而目前用于金花茶幼苗初期的培育装置一般是有土式的培养，装置的辅助设备较多，投入的制造成本较高，操作不够简单，又或者直接在土地中培养，这样要用到很多的土地资源，会造成浪费，因此，针对上述问题提出一种用于金花茶幼苗的立式无土培育装置。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种用于金花茶幼苗的立式无土培育装置。

本发明通过以下技术方案来实现上述目的，一种用于金花茶幼苗的立式无土培育装置，包括横板，所述横板的上方设置有四个细柱；所述细柱的顶端设置有横杆；所述横杆通过圆孔插接连接柱；所述连接柱分别设置在第一培育盒和第三培育盒的底部；所述在第一培育盒和所述第三培育盒之间是设置在所述横杆一端的支撑柱；所述支撑柱通过螺栓和螺母连接固定块；所述固定块位于第二培育盒的底部；所述第二培育盒和所述第一培育盒以及所述第三培育盒的内部均放置有第一育苗板和第二育苗板；所述第一育苗板和所述第二育苗板上均设置有若干个培养槽。

优选的，所述横板的底部设置有均匀分布的四个圆柱腿。

优选的，所述横板的四个拐角为圆弧形结构。

优选的，所述横板的两端均设置有把手。

优选的，所述第一育苗板和所述第二育苗板之间通过凸出块和凹槽连接。

优选的，所述第一育苗板和所述第二育苗板连接后的宽度小于所述第一培育盒、所述第二培育盒、所述第三培育盒的宽度。

本发明的有益效果是：第一培育盒和第三培育盒都是通过底部的连接柱和横杆上的圆孔插接上横杆的，第二培育盒是通过其底部的固定片和螺栓以及螺母连接上支撑柱，这样的连接方式在拆除方面比较方便，同时也方便了幼苗培养完成后的第一培育盒、第二培育盒和第三培育盒拆卸后的清洗，第一育苗板和第二育苗板可以很方便经凸出块和凹槽连接在一起并放进第一培育盒、第二培育盒和第三培育盒中，横板两端的把手方便了整体的搬运移动，这种用于金花茶幼苗的立式无土培育装置实现了脱离地面后进行的无土式的培育，且整体构造简易，制造成本较低，操作方便，牢固耐用，各构件间连接灵活。

附图说明

图1为本发明结构示意图；

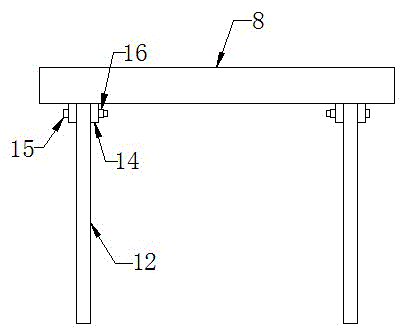

图2为本发明第二培育盒和支撑柱的连接示意图；

图3为本发明横杆的具体结构示意图；

图4为本发明第一育苗板的具体结构示意图；

图5为本发明第二育苗板的具体结构示意图。

图中：1、圆柱腿；2、横板；3、把手；4、细柱；5、横杆；6、第一培育盒；7、第一育苗板；8、第二培育盒；9、第二育苗板；10、第三培育盒；11、连接柱；12、支撑柱；13、培养槽；14、固定片；15、螺栓；16、螺母；501、圆孔；701、凸出块；901、凹槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5所示，一种用于金花茶幼苗的立式无土培育装置，包括横板2，横板2的上方设置有四个细柱4；细柱4的顶端设置有横杆5；横杆5通过圆孔501插接连接柱11；连接柱11分别设置在第一培育盒6和第三培育盒10的底部；在第一培育盒6和第三培育盒10之间是设置在横杆5一端的支撑柱12；支撑柱12通过螺栓15和螺母16连接固定块14；固定块14位于第二培育盒8的底部；第二培育盒8和第一培育盒6以及第三培育盒10的内部均放置有第一育苗板7和第二育苗板9；第一育苗板7和第二育苗板9上均设置有若干个培养槽13。

横板2的底部设置有均匀分布的四个圆柱腿1，起到稳固支撑的作用；横板2的四个拐角为圆弧形结构，提高了横板2的圆滑度；横板2的两端均设置有把手3，方便提拿进行整体的移动；第一育苗板7和第二育苗板9之间通过凸出块701和凹槽901连接，连接或者分离时较为方便；第一育苗板7和第二育苗板9连接后的宽度小于第一培育盒6、第二培育盒8、第三培育盒10的宽度，保证第一育苗板7和第二育苗板9能够放进去。

首先，将第一培育盒6和第三培育盒10分别通过它们底部的连接柱11和横杆5上的圆孔501插接在横杆5上，将第二培育盒8通过底部的固定块14、螺栓15和螺母16连接上支撑柱12，将第一育苗板7和第二育苗板9通过凸出块701和凹槽901连接起来，然后分别放进第一培育盒6、第二培育盒8、第三培育盒10中，将金花茶幼苗放到第一育苗板7和第二育苗板9的培养槽13中，通过人工对培养槽13中的金花茶幼苗定期定时的进行喷洒培养液，在培养过程中还可以通过横板2两端的把手3来不断的移动使得金花茶幼苗接受到最佳的光照，培养一段时间后，即幼苗成型后，就可以从培养槽13中取出移栽到土地中或大棚内进行后期的生长。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
