一种竹子管道式草莓立体栽培装置的制作方法

本发明涉及一种抹光装置，具体为一种竹子管道式草莓立体栽培装置，属于草莓栽培应用技术领域。

背景技术：

随着人民日常生活的快速发展，草莓栽培方式一直是生活中讨论的热门话题，现在大部分草莓栽培采用的最多的都是大棚种植草莓技术，该种种植草莓的方式优势是草莓种植时间早、结果早，生产周期短，见效快，不仅丰富了冬春果品市场的花色品种，而且时逢元旦、春节等传统节日，产品售价高。二是草莓栽培容易，管理方便，生产成本低，产量高，收益好，适合各地进行农田结构调整、发展效益农业的要求。但是这种方式占据栽培空间大，因此出现了无土栽培，无土栽培是以草炭或森林腐叶土、膨胀蛭石等轻质材料做育苗基质固定植株，让植物根系直接接触营养液，采用机械化精量播种一次成苗的现代化育苗技术。作为一种新型的草莓栽培装置，现有的草莓立体栽培装置存在着栽培架长时间使用会松散、脱坠，影响草莓的正常生长，供、回液管太多不易管理的缺点，因此，针对上述问题提出一种竹子管道式草莓立体栽培装置。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种竹子管道式草莓立体栽培装置。

本发明通过以下技术方案来实现上述目的，一种竹子管道式草莓立体栽培装置，包括栽培架，所述栽培架一侧设置固架竹杆，且所述固架竹杆一侧设置连接螺环，所述连接螺环下方设置栽培管道，且所述栽培管道一侧设置供液分管，所述供液分管一侧设置供液主管，且所述供液主管一侧设置供液水泵，所述供液水泵一侧设置回液主管，且所述回液主管一侧设置回液分管，所述栽培管道一侧设置营养液槽，且所述营养液槽一侧设置定植孔，所述定植孔下方设置固管连杆，且所述固管连杆上方设置固接轴，所述固接轴一侧设置旋进环。且所述供液水泵一侧设置回液孔，所述回液孔一侧设置供液孔。

作为本发明的一种技术优化方案，所述栽培架一侧设置若干个栽培管道。

作为本发明的一种技术优化方案，所述固管连杆上方设置若干个固接轴。

作为本发明的一种技术优化方案，所述栽培架为直角三角形结构。

作为本发明的一种技术优化方案，所述栽培管道为U型结构。

作为本发明的一种技术优化方案，所述旋进环与所述栽培架呈活动连接。

本发明的有益效果是：该种草莓立体栽培装置的栽培管道下方设置固管连杆，该连杆通过若干个固接轴将栽培装置连接固定，且通过旋进环与栽培架旋紧连接，使栽培管道整体更加稳固牢靠，且该固管连杆体积小，节省使用空间，保证了草莓的正常生长发育；该装置供液管及回液管均采用分流的设计，通过各小管对栽培管道进行供分液，并将小管总接到总管中，节省了栽培的使用空间，该装置操作方便，稳固牢靠，各构件连接灵活。

附图说明

图1为本发明整体结构示意图。

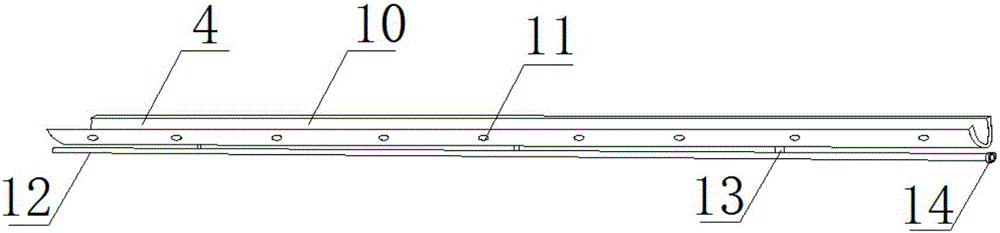

图2为本发明栽培管道结构示意图。

图3为本发明供液水泵结构示意图。

图中：1、栽培架；2、固架竹杆；3、连接螺环；4、栽培管道；5、供液分管；6、供液主管；7、供液水泵；8、回液主管；9、回液分管；10、营养液槽；11、定植孔；12、固管连杆；13、固接轴；14、旋进环；15、回液孔；16、供液孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3所示，一种竹子管道式草莓立体栽培装置，包括栽培架1，栽培架1一侧设置固架竹杆2，且固架竹杆2一侧设置连接螺环3，连接螺环3下方设置栽培管道4，且栽培管道4一侧设置供液分管5，供液分管5一侧设置供液主管6，且供液主管6一侧设置供液水泵7，供液水泵7一侧设置回液主管8，且回液主管8一侧设置回液分管9，栽培管道4一侧设置营养液槽10，且营养液槽10一侧设置定植孔11，定植孔11下方设置固管连杆12，且固管连杆12上方设置固接轴13，固接轴13一侧设置旋进环14。且供液水泵7一侧设置回液孔15，回液孔15一侧设置供液孔16。

栽培架1一侧设置若干个栽培管道4。通过若干个栽培管道4共同进行栽培草莓工作，节省了栽培的使用空间，提高了生产的效率。固管连杆12上方设置若干个固接轴13。通过若干个固接轴13一起固定连接栽培管道4，使栽培管道更加稳固牢靠。栽培架1为直角三角形结构。通过栽培架1为直角三角形结构，使栽培架1使用时更加牢固耐用。栽培管道4为U型结构。通过栽培管道4为U型结构，使草莓植株更易放置，营养液流通更流畅。旋进环14与栽培架1呈活动连接。通过旋进环14旋进到栽培架中，使固定栽培管道4更加牢固。

本发明在使用时，首先，将整个竹子管道式草莓立体栽培装置位置固定，其次，在使用该装置时通过若干个栽培管道4共同进行栽培草莓工作，节省了栽培的使用空间，提高了生产的效率。通过固管连杆12上方设置的若干个固接轴13一起固定连接栽培管道4，使栽培管道更加稳固牢靠。通过旋进环14旋进到栽培架中，使固定栽培管道4更加牢固。通过供液水泵7对营养液进行供给回液，通过定植孔11进行固定栽培草莓植株，通过固接竹杆2连接固定两侧栽培架1，使其更加稳固牢靠。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
