一种间距可调式拾膜滚筒的制作方法

本发明专利为一种农业机械部件，具体为一种能够完成捡拾农田地表地膜的作业机构。

背景技术：

地膜覆盖技术在新疆地区得到广泛应用，然而由于地膜清理不彻底，造成白色污染，影响农作物的生长发育，回收地膜已然成为一个必须要解决的问题。由于农作物种植和收获模式的不同，对于土壤表层的地膜回收，因时因地而异。例如棉花的收获，在其成熟时，需分多次收获，在此期间对地膜回收时需不破坏棉花秆，且棉花秆之间的行距也有所不同，在这些条件下回收地膜就增加了一定难度，为此设计了一种间距可调式拾膜滚筒，该结构传动简单、间距调整方便、能耗小，能有效回收棉花秆行间距内地膜。

技术实现要素：

本发明的目的在于避免现有技术的不足之处，提供一种能够回收不同行距农作物的行间距内地膜的机构，在不破坏农作物的情况下，从而有效解决地膜回收的问题。

本发明解决其技术问题所采用的技术方案是：所述的一种间距可调式拾膜滚筒，包括转动轴（1）、大链轮（2）、十字轴套（3）、开槽连接杆（4）、窄滚圈（5）、扎膜齿（6）、宽滚圈（7）、左带座轴承（8）、右带座轴承（9）、十字支撑轴（10），其特征是转动轴（1）处于拾膜滚筒中心位置且窄滚圈（5）与宽滚圈（7）交错排列；两个十字轴套（3）分别套在转动轴（1）左右两侧，十字轴套（3）上连接四个开槽连接杆（4），四个开槽连接杆（4）装有十字支撑轴（10）；拾膜滚筒内共有十三个十字支撑轴（10），每个窄滚圈（5）对应内接一个十字支撑轴（10），每个宽滚圈（7）对应内接两个十字支撑轴（10）。

所述的一种间距可调式拾膜滚筒，其特征是扎膜齿（6）纵横排列在窄滚圈（5）和宽滚圈（7）上；作为动力输入的一部分，大链轮（2）安装在转动轴（1）左侧；左带座轴承（8）和右带座轴承（9）固定在相配套的机架上。

所述的一种间距可调式拾膜滚筒，其有益效果包括：能针对不同农作物的不同行间距进行地膜回收宽度的调节，适应多种农作物种植模式下的地膜回收，结构传动简单且易于调整；能耗小,降低了匹配动力，降低了劳动强度，解放了劳力，减少了后续回收地膜的作业成本。

附图说明

图1为本发明的主视结构示意图。

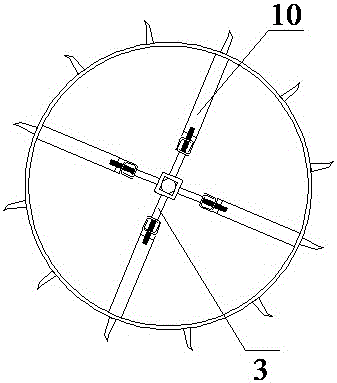

图2为本发明的左视结构示意图。

图3为本发明的轴测结构示意图。

图中：1、转动轴，2、大链轮，3、十字轴套，4、开槽连接杆，5、窄滚圈，6、扎膜齿，7、宽滚圈，8、左带座轴承，9、右带座轴承，10、十字支撑轴。

具体实施方式

下面结合附图对本发明的具体实施方式做出简要说明。

如图所示，一种间距可调式拾膜滚筒，包括转动轴（1）、大链轮（2）、十字轴套（3）、开槽连接杆（4）、窄滚圈（5）、扎膜齿（6）、宽滚圈（7）、左带座轴承（8）、右带座轴承（9）、十字支撑轴（10），其特征是转动轴（1）处于拾膜滚筒中心位置且窄滚圈（5）与宽滚圈（7）交错排列；两个十字轴套（3）分别套在转动轴（1）左右两侧，十字轴套（3）上连接四个开槽连接杆（4），四个开槽连接杆（4）装有十字支撑轴（10）；拾膜滚筒内共有十三个十字支撑轴（10），每个窄滚圈（5）对应内接一个十字支撑轴（10），每个宽滚圈（7）对应内接两个十字支撑轴（10）。

所述的一种间距可调式拾膜滚筒，其特征是扎膜齿（6）纵横排列在窄滚圈（5）和宽滚圈（7）上；作为动力输入的一部分，大链轮（2）安装在转动轴（1）左侧；左带座轴承（8）和右带座轴承（9）固定在相配套的机架上。

工作方法：一种间距可调式拾膜滚筒，外部动力输入至大链轮（2），转动轴（1）转动，带动整个拾膜滚筒转动；与土壤表层接触的扎膜齿（6）不断扎拾表层的地膜，在扎膜齿（6）转动到一定高度时，由相配套的脱膜装置脱去扎膜齿（6）上的地膜；对于不同种植模式的农作物的地膜回收，通过调整窄滚圈与窄滚圈、窄滚圈与宽滚圈、宽滚圈与宽滚圈之间的距离以适应不同的行间距。
