一种用于生态农田的杀虫灯的制作方法

本发明涉及生态农业技术领域，具体为一种用于生态农田的杀虫灯。

背景技术：

生态农业简称ECO，是按照生态学原理和经济学原理，运用现代科学技术成果和现代管理手段，以及传统农业的有效经验建立起来的，能获得较高的经济效益、生态效益和社会效益的现代化高效农业，它要求把发展粮食与多种经济作物生产，发展大田种植与林、牧、副、渔业，发展大农业与第二、三产业结合起来，利用传统农业精华和现代科技成果，通过人工设计生态工程、协调发展与环境之间、资源利用与保护之间的矛盾，形成生态上与经济上两个良性循环，经济、生态、社会三大效益的统一。

目前生态农田间会安装有杀虫灯，利用杀虫灯将田间的害虫杀死，以此减少在农田间喷洒的农药，现有的杀虫灯在杀死害虫后害虫会吸附在灯体上，使得杀虫灯上的害虫堆积过多之后会影响杀虫灯的杀虫效率，从而降低杀虫灯的使用效果。

技术实现要素：

本发明的目的在于提供一种用于生态农田的杀虫灯，具备提高杀虫灯的杀虫效率的优点，解决了害虫堆积过多会影响杀虫灯使用效果的问题。

为实现上述目的，本发明提供如下技术方案：一种用于生态农田的杀虫灯，包括立柱，所述立柱的顶部设有支杆，所述支杆的顶部连接有太阳能电池板，所述立柱外侧的顶部通过紧固螺栓连接有活动套，所述活动套的左侧通过连接件连接有储电箱，所述活动套的右侧通过曲型支杆连接有固定台，所述固定台底部的中部设有转动马达，所述固定台底部的两侧均通过连接杆连接有固定盘，所述转动马达的底部连接有丝杆，所述丝杆的底部贯穿固定盘并延伸至固定盘的底部，所述丝杆的两侧均设有紫外线灯，所述紫外线灯的顶部与固定盘的顶部连接，所述固定盘的底部等距离连接有电击棒，所述丝杆的外侧活动连接有刮板，所述紫外线灯与电击棒的外侧与刮板的内侧活动连接，所述固定盘的两侧连接有直线轴承。

优选的，所述刮板与电击棒的连接处等距离设有绝缘刮齿，所述刮板的两侧与直线轴承的内侧活动连接。

优选的，所述直线轴承的底部连接有挂钩，所述挂钩的外侧通过绳子连接有接虫盘，所述接虫盘的内腔设有消毒液。

优选的，所述支杆内侧的底部等距离设有连接孔，所述连接孔的内侧设有螺栓，所述螺栓的一侧贯穿立柱并延伸至立柱的外侧。

优选的，所述立柱的底部设有连接座，所述连接座的两侧均连接有掩埋块。

与现有技术相比，本发明的有益效果如下：

1、本发明通过紫外线灯与电击棒的配合使用，使得紫外线灯在吸引害虫飞过来时，电击棒能够将飞过来的害虫电死，从而达到在田间清理害虫的效果，通过转动马达与刮板的配合使用，使得转动马达在转动时，转动马达底部的丝杆能够带动刮板向下移动，从而让杀虫灯上吸附的害虫利用刮板清除出杀虫灯，通过刮板与电击棒的配合使用，使得在电击棒上的害虫电死吸附在电击棒上时，刮板能够在电击棒的外侧逐步向下移动，从而利用刮板将电击棒上吸附的害虫清理掉，避免吸附的害虫堆积过多之后会影响杀虫灯的杀虫效率。

2、本发明通过太阳能电池板与储电箱的使用，使得太阳能电池板能够在为杀虫灯工作时提供电能，从而让杀虫灯在使用时更加环保，通过挂钩与接虫盘的使用，使得通过刮板清理出的害虫能够掉落到接虫盘中，从而便于将杀死的害虫从接虫盘中倒出。

附图说明

图1为本发明结构示意图；

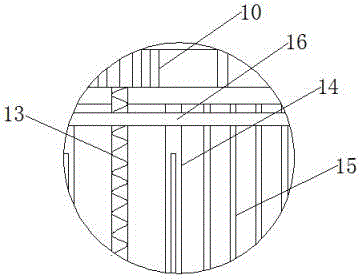

图2为本发明局部A处结构放大示意图；

图3为本发明刮板结构的俯视图。

图中：1立柱、2支杆、3太阳能电池板、4紧固螺栓、5活动套、6连接件、7储电箱、8曲型支杆、9固定台、10转动马达、11连接杆、12固定盘、13丝杆、14紫外线灯、15电击棒、16刮板、17直线轴承、18绝缘刮齿、19挂钩、20绳子、21接虫盘、22连接孔、23螺栓、24连接座、25掩埋块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种用于生态农田的杀虫灯，包括立柱1，立柱1的底部设有连接座24，连接座24的两侧均连接有掩埋块25，通过连接座24与掩埋块25的使用，使得立柱1安装在连接座24上时，掩埋块25能够埋入土里，从而便于杀虫灯进行安装的同时能够让立柱1在固定时更加稳定，立柱1的顶部设有支杆2，支杆2内侧的底部等距离设有连接孔22，连接孔22的内侧设有螺栓23，螺栓23的一侧贯穿立柱1并延伸至立柱1的外侧，支杆2的顶部连接有太阳能电池板3，立柱1外侧的顶部通过紧固螺栓4连接有活动套5，通过活动套5的使用，使得杀虫灯能够通过活动套5的移动改变杀虫灯放置的位置，从而提高杀虫灯的使用效果，活动套5的左侧通过连接件6连接有储电箱7，通过太阳能电池板3与储电箱7的使用，使得太阳能电池板3能够在为杀虫灯工作时提供电能，从而让杀虫灯在使用时更加环保，活动套5的右侧通过曲型支杆8连接有固定台9，固定台9底部的中部设有转动马达10，固定台9底部的两侧均通过连接杆11连接有固定盘12，转动马达10的底部连接有丝杆13，丝杆13的底部贯穿固定盘12并延伸至固定盘12的底部，丝杆13的两侧均设有紫外线灯14，紫外线灯14的顶部与固定盘12的顶部连接，固定盘12的底部等距离连接有电击棒15，通过紫外线灯14与电击棒15的配合使用，使得紫外线灯14在吸引害虫飞过来时，电击棒15能够将飞过来的害虫电死，从而达到在田间清理害虫的效果，丝杆13的外侧活动连接有刮板16，通过转动马达10与刮板16的配合使用，使得转动马达10在转动时，转动马达10底部的丝杆13能够带动刮板16向下移动，从而让杀虫灯上吸附的害虫利用刮板16清除出杀虫灯，刮板16与电击棒15的连接处等距离设有绝缘刮齿18，刮板16的两侧与直线轴承17的内侧活动连接，通过刮板16与电击棒15的配合使用，使得在电击棒15上的害虫电死吸附在电击棒15上时，刮板16能够在电击棒15的外侧逐步向下移动，从而利用刮板16将电击棒15上吸附的害虫清理掉，避免吸附的害虫堆积过多之后会影响杀虫灯的杀虫效率，紫外线灯14与电击棒15的外侧与刮板16的内侧活动连接，固定盘12的两侧连接有直线轴承17，直线轴承17的底部连接有挂钩19，挂钩19的外侧通过绳子20连接有接虫盘21，通过挂钩19与接虫盘21的使用，使得通过刮板16清理出的害虫能够掉落到接虫盘21中，从而便于将杀死的害虫从接虫盘21中倒出，接虫盘21的内腔设有消毒液。

使用时，太阳能电池板3吸收太阳的辐射将太阳能转换成电能储备在储电箱7中，储电箱7为转动马达10、紫外线灯14和电击棒15提供电能，当田间的害虫被电极棒15电死之后，害虫会吸附在电极棒15上，当电极棒15在白天不工作时，启动转动马达10，转动马达10带动刮板16向下移动，刮板16将电极棒15上的害虫清理掉到接虫盘21中。

综上所述，该用于生态农田的杀虫灯，通过转动马达10与刮板16的使用，解决了害虫堆积过多会影响杀虫灯使用效果的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
