一种手锄的制作方法

本实用新型涉及一种农具，具体涉及一种手锄。

背景技术：

锄头是一种常见的农具，但是在上千年的农业历史中，锄头的形式仍没有太大改变。

技术实现要素：

本实用新型要解决的技术问题是：提出一种结构轻便且牢固耐用之手锄。

本实用新型为解决上述技术问题提出的技术方案是：一种手锄，包括锄片和手柄，所述锄片背面设有与所述锄片相垂直的连接柱，所述连接柱的尾端端面向内间隔开设有一对榫槽；

所述手柄的前端端面设有一对用于对应插接到所述榫槽中的插榫，所述连接柱上设有一对贯穿其横向的第一螺栓孔，所述插榫的榫身上也设有一对贯穿其横向的第二螺栓孔；

还包括一对螺栓，当所述插榫插接到所述榫槽中时，所述第一螺栓孔与所述第二螺栓孔位置相对，并通过所述一对螺栓限位固定。

进一步的，所述锄片在其刃部上方开设有一组气孔，所述气孔为沿所述锄片高度方向延伸的长圆孔。

进一步的，所述榫槽和插榫的纵向截面均为尺寸相适的鼓形。

进一步的，所述一组气孔排列成高度相同的一排。

本实用新型的有益效果是：

本实用新型中的手锄通过榫-槽-螺栓连接，经久耐用不易脱落。另外，在锄片上设置有一排气孔，避免锄片插入土中因负压难以拔出，同时还减轻了手锄的重量。

附图说明

下面结合附图对本实用新型的手锄作进一步说明。

图1是本实用新型中锄片的结构示意图；

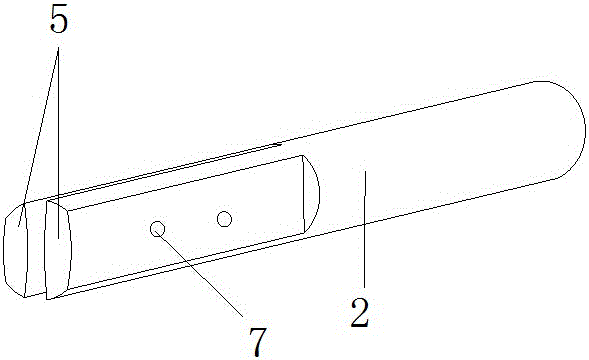

图2是本实用新型中锄柄的结构示意图。

具体实施方式

实施例

根据图1和图2所示，本实用新型中的手锄，包括锄片1和手柄2，锄片1背面设有与锄片1相垂直的连接柱3，连接柱3的尾端端面向内间隔开设有一对榫槽4。

手柄2的前端端面设有一对用于对应插接到榫槽4中的插榫5，连接柱3上设有一对贯穿其横向的第一螺栓孔6，插榫5的榫身上也设有一对贯穿其横向的第二螺栓孔7。

还包括一对螺栓，当插榫5插接到榫槽4中时，第一螺栓孔6与第二螺栓孔7位置相对，并通过一对螺栓限位固定。

锄片1在其刃部上方开设有一组气孔8，气孔8为沿锄片1高度方向延伸的长圆孔。

可以作为优选的是：榫槽4和插榫5的纵向截面均为尺寸相适的鼓形。

可以作为优选的是：一组气孔8排列成高度相同的一排。

本实用新型的不局限于上述实施例，本实用新型的上述各个实施例的技术方案彼此可以交叉组合形成新的技术方案，另外凡采用等同替换形成的技术方案，均落在本实用新型要求的保护范围内。
