一种市政园林用机械的阻力结构的制作方法

本实用新型涉及园林技术领域，特别是指一种市政园林用机械的阻力结构。

背景技术：

农业用耕种机为一种可松土、培土、开沟作用的机具，其作用在使土壤松软或便于在已有的农作物上作土壤覆盖的动作，以利于农作物根部获得其需求的养分与土壤，更可在翻松的土壤作开沟的动作以利于排水、人员行走。

技术实现要素：

本实用新型要解决的技术问题是提供一种市政园林用机械的阻力结构，以解决上述技术问题。

为解决上述技术问题，本实用新型的实施例提供一种市政园林用机械的阻力结构，其为与本体耦接的阻力装置，所述阻力装置包括：固定板体，其为一端相互接合并两侧向外平行延伸的板件，以形成空间，所述板件分别设有沟槽；活动板组件，具有第一套杆件，其穿设于所述固定板体的两侧；第二套杆件，其穿设所述固定板体的所述沟槽；摇臂板体，其设于所述固定板体的一侧并连接所述第一套杆件与所述第二套杆件；第一锁附杆，其对应设于所述摇臂板体的所述固定板体的另一侧；活动杆组件具有套管，其设于所述固定板体的所述空间中且其一端向外突伸，在所述空间中的所述套管部分耦接固定于所述第一套杆件；抵靠杆，其一端耦接所述套管的所述突伸的表面；阻力杆，其设于所述套管中且其长度大于所述套管，远离所述固定板体的所述阻力杆一侧端形成弯折；以及第二锁附杆，其耦接所述抵靠杆的一端；所述第二套杆件在沟槽中自由移动，所述阻力杆在所述套管中自由伸缩移动。

所述沟槽为弧状型态，所述沟槽的其一终端位置为所述套管与所述本体的 一连接杆部之间相互平行的位置。

本实用新型的上述技术方案的有益效果如下：

本实用新型中所述的阻力结构，通过活动板组件与活动杆组件的配置方式，可提供不同身形的使用者在操作时，通过调整活动板组件中摇臂板体的角度以及活动杆组件中阻力杆的延伸长度来决定作业深度与适合用户操作时的自由度与便利性，更可在不使用时进行收纳，提供耕种机更大的收纳空间。

附图说明

图1为本实用新型的侧面示意图。

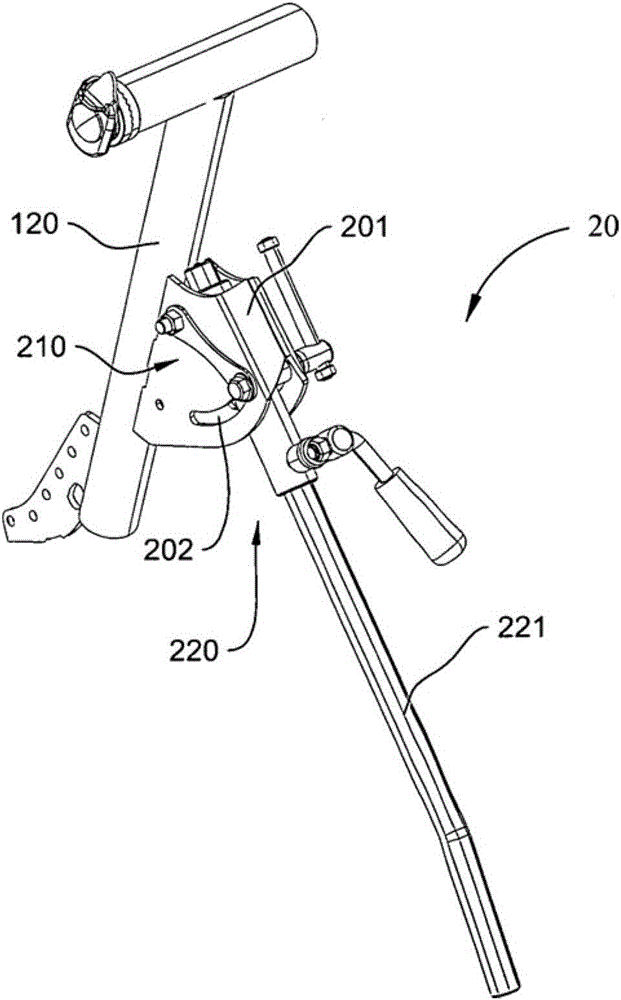

图2为本实用新型阻力装置的外观立体图。

图3为本实用新型阻力装置的左侧视图。

图4为本实用新型阻力装置的右侧视图。

图5为本实用新型阻力装置的前侧视图。

具体实施方式

为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。

本实用新型的实施例提供一种市政园林用机械的阻力结构，其适用于各种耕种机，所述耕种机包括有本体10与阻力装置20，所述本体10具有操作手把11、动力装置13、刀具装置14、驱动轮15、承载支架组件12，所述承载支架组件分别耦接所述操作手把11、动力装置13、刀具装置14、驱动轮组件15以及阻力装置20，所述阻力装置20包括有固定板体201、活动板组件210、活动杆组件220，所述固定板体201耦接承载支架组件12的连接杆部120。

所述固定板体201为一端相互接合并两侧向外平行延伸的板件，以形成空间30，所述板件延伸的末端分别耦接承载支架组件12的一侧，固定板体201的板件分别设有位置相对应的弧状沟槽202。

活动板组件210具有第一套杆件211、第二套杆件213、第一锁附杆212与摇臂板体214，第一套杆件211穿设于固定板体201的两侧且其两端通过螺丝锁固，第二套杆件213穿设于固定板体201的沟槽202且其两端通过螺丝锁 接于固定板体201的表面，摇臂板体214两端具有孔洞，以提供第一套杆件211与第二套杆件213穿设并锁接于其中，第一锁附杆212设于所述摇臂板体214的对侧，并锁接固定于第二套杆件213的末端，第一锁附杆212提供使用者锁附或放松第二套杆件213以使所述套杆件在沟槽202中自由移动，可简易调整至需求角度。

活动杆组件220具有阻力杆221、套管224、抵靠杆222与第二锁附杆223，套管224设于所述固定板体201的所述空间30中且其一端向外突伸，在所述空间30中的套管224的部分耦接固定于所述第一套杆件211，以形成连动关系，抵靠杆222为杆件与套筒的组件，所述杆件一端可穿设于套管224之中，所述套筒套设于所述杆件外并一端耦接固定套管224的所述突伸表面且向外延伸，阻力杆221设于套管224之中且其长度大于所述套管224，远离固定板体201的阻力杆221的杆件一侧端形成弯折，所述阻力杆221弯折端的端面用以接触地面以形成摩擦阻力，第二锁附杆223耦接所述抵靠杆222的一端，使用者经由锁附或放松所述第二锁附杆223，以迫使第二锁附杆223顶压所述抵靠杆222的所述杆件并朝阻力杆221方向压迫，通过杆件抵顶阻力杆221紧密接触套管224的内表面形成固定或者松脱，以使阻力杆221在套管224中伸缩移动与决定作业深度。

综上所述，所述沟槽202的配置视耕种机在使用或不使用状态来决定，在不使用状态时，弧状沟槽202其中一终端位置为所述套管224与所述承载支架组件12的所述连接杆部120须相互平行的位置，以提供用户在收纳时通过将摇臂板体214移动至所述终端位置后，再收复所述阻力杆221以形成收纳状态，而在使用时再将摇臂板体214移动至另一终端位置或任意位置后，再拉伸阻力杆221并调整至适当作业长度后即可使用。

本实施例中所述的阻力结构，通过活动板组件210与活动杆组件220的配置方式，可提供不同身形的使用者在操作时，通过调整活动板组件210中摇臂板体214的角度以及活动杆组件220中阻力杆221的延伸长度来决定作业深度与适合用户操作时的自由度与便利性，更可在不使用时进行收纳，提供耕种机更大的收纳空间。

以上是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技 术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
