一种适用于棉花地耕作的犁的制作方法

本实用新型涉及一种适用于棉花地耕作的犁，属于耕地设备技术领域。

背景技术：

目前大部分农民使用普通锄头在棉花地里除草，松土，劳动强度大，费时费力，生产效率低。而采用常用的机动犁在棉花地里松土除草容易伤及秧苗，且设备结构复杂，购买成本高，操作维护不便，维护成本也高，设备搬运笨重。

技术实现要素：

本实用新型要解决的技术问题是：提供一种适用于棉花地耕作的犁，以解决手工锄头松土除草效率低、劳动强度大、费时费力和机动犁存在的易伤及秧苗、设备结构复杂和购买和维护成本高以及操作维护移动不便的问题。

本实用新型采取的技术方案为： 一种适用于棉花地耕作的犁，包括把手、连接杆、中部犁箭和两侧犁箭，所述把手中部垂直固定连接连接杆一端，所述连接杆另一端通过弯曲的转接杆一连接到中部犁箭，其端部还垂直固定连接有前后对称的水平横杆，所述水平横杆端部通过弯曲的转接杆二连接到两侧对称的两侧犁箭，所述中部犁箭与连接杆呈“J”型结构，所述两侧犁箭和中部犁箭同向且保持在中部犁箭前，两侧犁箭间的最小距离小于等于中部犁箭宽度。

优选的，上述转接杆一的直线段杆处设置有增大犁箭受力的载物装置，所述载物装置位于两侧犁箭箭尖与中部犁箭箭尖之间的上部。

优选的，上述载物装置包括支撑骨架框和铺设在支撑骨架框上的网。

优选的，上述支撑骨架框采用钢筋直径为6mm的钢筋焊接而成，包括顶框及其连接在左右侧的左侧钢筋和右侧钢筋以及连接在中部的U型钢筋，左侧钢筋和右侧钢筋下端以及U型钢筋下端中部连接在转接杆一的直线段杆上。

优选的，上述水平横杆、转接杆一和转接杆二采用钢筋直径为12mm的钢筋制成，水平横杆的宽度为240mm，其距水平面高为205mm，转接杆一的直线段杆转接弧线段杆处距地高160mm，直线段杆长度为330mm。

优选的，上述直线段杆插入连接杆内50mm，采用焊接方式与连接杆固定连接。

优选的，上述两侧犁箭与水平面夹角为24°-26°，中部犁箭与水平面夹角为17°-19°。

优选的，上述把手采用直径为25mm的空心钢管制作而成，空心钢管厚度为2mm，其长度为360mm，把手距地面760mm。

优选的，上述连接杆采用直径为25mm的空心钢管制作而成，空心钢管厚度为2mm其长度为1250mm。

优选的，上述中部犁箭和两侧犁箭采用厚度为1mm不锈钢钢板制作，中部向上弯曲。

本实用新型的有益效果：与现有技术相比，本实用新型效果如下：

（1）通过三块犁箭连接到连接杆，同时作用于土壤，三块犁箭增大了接触的松土面积，大大提高了松土效率，且不易伤及棉花秧苗，结构轻巧，搬运方便，制造成本低，维护简单，维护成本低，且省时省力，大大提高生产效率，有效解决了现有技术中存在的手工锄头松土除草效率低、劳动强度大、费时费力和机动犁存在的易伤及秧苗、设备结构复杂和购买和维护成本高以及操作维护移动不便的问题；

（2）在载物装置内加入石块或泥土重物，提高犁箭处的受力，从而可以大大加大吃土厚度，减少手上用力压犁箭的力量，更加省时省力，只需用手施加到把手向前的拉力，即可实现犁箭的松土；

（3）三块犁箭中的两侧犁箭与水平面夹角为24°-26°，中部犁箭与水平面夹角为17°-19°，该角度的设置能够大大降低梨片的阻力，且松土效果更好，更加的省时省力。

附图说明

图1是本实用新型的前视结构示意图；

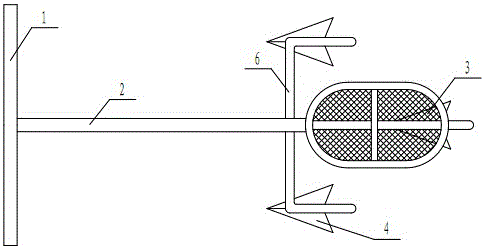

图2是图1的俯视结构示意图；

图3是本实用新型的前视放置时结构示意图。

图中，1-把手，2-连接杆，3-中部犁箭，4-两侧犁箭，5-转接杆一，6-水平横杆，7-转接杆二，8-直线段杆，9-载物装置，10-支撑骨架框，11-网，12-顶框，13-左侧钢筋，14-右侧钢筋，15-U型钢筋，16-弧线段杆。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍。

如图1-图3所示， 一种适用于棉花地耕作的犁，包括把手1、连接杆2、中部犁箭3和两侧犁箭4，把手1水平放置，其中部垂直固定连接连接杆2一端，连接杆2水平右斜向下设置，其另一端通过弯曲的转接杆一5连接到中部犁箭3，其端部还垂直固定连接有前后对称的水平横杆6，水平横杆6与把手平行，水平横杆6两端部通过弯曲的转接杆二7连接到两侧对称的两侧犁箭4，水平横杆6和转接杆二7为一体成型结构，其采用直径为12mm钢筋折弯而成，中部犁箭3与连接杆2呈“J”型结构，两侧犁箭4和中部犁箭3同向且保持在中部犁箭3前，两侧犁箭4的箭尖与中部犁箭3的箭尖处于水平三点接触，放置稳定性好，两侧犁箭4间的最小距离小于等于中部犁箭3宽度，把手1采用直径为25mm的空心钢管制作而成，空心钢管厚度为2mm，其长度为360mm，把手距地面760mm，连接杆2采用直径为25mm的空心钢管制作而成，空心钢管厚度为2mm，其长度为1250mm。

优选的，上述转接杆一5包括与连接杆2连接的直线段杆8和与中部犁箭3连接的弧线段杆16，直线段杆8处上方设置有增大犁箭受力的载物装置9，载物装置9位于两侧犁箭4箭尖与中部犁箭3箭尖之间的上部，其重心位于两侧犁箭4的箭尖与中部犁箭3的箭尖处于水平三点接触形成的三角形的重心正上方，载物装置9包括支撑骨架框10和铺设在支撑骨架框10上的网11，网11可以采用钢丝网或塑料网，支撑骨架框10采用钢筋直径为6mm的钢筋焊接而成，包括顶框12及其连接在左右侧的左侧钢筋13和右侧钢筋14以及连接在中部的U型钢筋15，左侧钢筋13和右侧钢筋14下端以及U型钢筋15下端中部连接在转接杆一5的直线段杆8上，左侧钢筋13上端向左倾斜，右侧钢筋14上端向右侧倾斜，U型钢筋15的两连接杆连接顶框12端向外倾斜，保证载物装置内为倾斜的坡面结构，方便装入和清理内部石块，水平横杆6、转接杆一5和转接杆二7采用钢筋直径为12mm的钢筋制成，水平横杆6的宽度为240mm，其距水平面高为205mm，转接杆一5的直线段杆8转接弧线段杆16处距地高160mm，直线段杆8长度为330mm，直线段杆8插入连接杆2内50mm，采用焊接方式与连接杆2固定连接。

优选的，上述两侧犁箭4与水平面夹角α1为24°-26°，中部犁箭3与水平面夹角α2为17°-19°，在载物装置作用下，该角度布置能够大大降低梨片的阻力，且松土效果更好，更加的省时省力；犁箭3和两侧犁箭4采用厚度为1mm不锈钢钢板制作，中部向上弯曲，中部犁箭3和两侧犁箭4为等边三角形状，边长为14cm，中部犁箭3和两侧犁箭4在制作过程中首先将其置于一槽钢（槽钢宽度）上，保持槽钢槽长方向的中性平面与三角形中线重合，沿犁箭三角形中线位置放置一直径为30mm的实心钢管，在钢管上施加均匀的力（多大的力），使犁片沿着中线弯曲，直到犁箭上弯曲两侧端点的两点距离为12cm为止，采用不锈钢材料，并弯曲犁箭，在耕作过程中，犁箭能将已松动的土迅速分置犁箭两边，能够减少在耕作过程中的阻力；将犁箭的箭尖在制作的过程中用火煅烧后放入水中冷萃以增强其硬度，减小其在使用过程中犁尖变形。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内，因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
