一种轻小型绞盘喷灌机的制作方法

本实用新型涉及一种绞盘喷灌机，尤其是一种轻小型的绞盘式喷灌机。

背景技术：

大型的绞盘式喷灌机在实际的应用中使用的比较广范，但受到地块大小的影响也会比较局限，在较小的地块上使用大型的绞盘式喷灌机操作不便，反而降低了工作效率，造价还高，还笨重，在小型地块进行喷灌作业选用轻小型绞盘喷灌机比较适宜，现有的轻小型绞盘喷灌机的动力源是柴油机或者水涡轮驱动，柴油机比较笨重，还会排放废气，污染环境，不管是柴油机驱动还是水涡轮驱动都需要配备额外的泵车，使整个设备更加复杂庞大，成本增加，使用起来麻烦，并且水涡轮的水驱动的能耗还高，效率低，需要选用更大功率水泵做动力源，需更大功率水泵或增加加压泵，造成现有水泵的浪费或电力能源的浪费，并且水涡轮驱动带动卷盘回收聚乙烯塑料管每一层次的回收速度调节不均衡，导致喷洒降水量不均匀，工作效率低。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种轻小型绞盘喷灌机，该喷灌机结构简单紧凑，整车重量适中，能耗低，效率高，环保，行走平稳。

本实用新型解决其技术问题采用的技术方案是：包括车架，车架的前端具有伸向地面的插架，车架的前端上方设有动力机构，车架的后端具有两个行走车轮，车架的后端上方还固定有绞盘，所述动力机构包括蓄电池、电动机、变速箱和水泵，电动机通过蓄电池供电，电动机经过皮带传动机构带动变速箱，变速箱的输出轴通过链轮驱动水泵，水泵连接至PE输水管，同时变速箱的输出轴还通过链条链轮与绞盘相连。

相比现有技术，本实用新型的一种轻小型绞盘喷灌机，将驱动绞盘转动的动力源和供水的水泵都集成在一起构成动力机构，省去了笨重的泵车，电动机通过蓄电池供电，电动机经过皮带传动机构带动变速箱，变速箱的输出轴通过链轮驱动水泵，水泵连接至PE输水管，同时变速箱的输出轴还通过链条链轮与绞盘相连，可见，本实用新型结构很紧凑，并且电动机驱动后经变速箱分两部分，一部分带动绞盘旋转，一部分驱动水泵运转，水泵的功率要求不高，能耗低，效率还高，不会产生污染，利于获得匀速行走，实现均匀喷洒。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型一实施例的结构示意图。

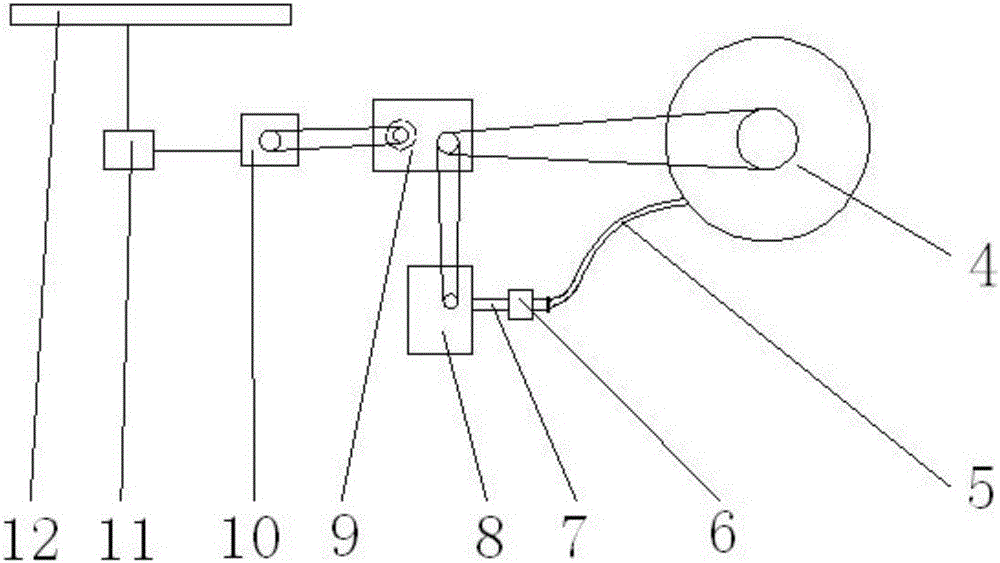

图2是本实用新型一实施例中动力机构的结构示意图。

图中，1、插架，2、动力机构，3、车架，4、绞盘，5、PE输水管，6、流量控制阀，7、输水钢管，8、水泵，9、变速箱，10、电动机，11、蓄电池，12、太阳能电池板。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型的保护范围。

图1和图2示出了本实用新型一个较佳的实施例的结构示意图，图中的一种轻小型绞盘喷灌机，包括车架3，车架3的前端具有伸向地面的插架1，利用插架1将车架3固定在地面上，车架3的前端上方设有动力机构2，车架3的后端具有两个行走车轮，车架3的后端上方还固定有绞盘4，所述动力机构2包括蓄电池11、电动机10、变速箱9和水泵8，电动机10通过蓄电池11供电，电动机10经过皮带传动机构带动变速箱9，变速箱9的输出轴通过链轮驱动水泵，水泵8连接至PE输水管5，同时变速箱9的输出轴还通过链条链轮与绞盘4相连。

本实用新型将驱动绞盘4转动的动力源和供水的水泵8都集成在一起构成动力机构2，电动机10通过蓄电池11供电，电动机10经过皮带传动机构带动变速箱9，变速箱9的输出轴通过链轮驱动水泵8，水泵8连接至PE输水管5，同时变速箱9的输出轴还通过链条链轮与绞盘4相连，可见，本实用新型结构很紧凑，并且电动机10驱动后经变速箱9分成两部分，一部分带动绞盘4旋转，一部分驱动水泵8运转，能耗低，效率还高，不会产生污染，利于获得匀速行走，实现均匀喷洒。

作为本实施例的进一步改进设计是，所述的动力机构2还含有一个流量控制阀6，水泵8的出水端口接一个输水钢管7后再连接到PE输水管5上，流量控制阀6安装在输水钢管7上。可以通过流量控制阀6进一步调节进入PE输水管5中的流量，从而根据实际状况精确调整PE输水管5的回收速度，即调控了喷头车的行走速度。

本实施例的再进一步的改进是，所述的动力机构2还包括一个太阳能电池板12，太阳能电池板12与蓄电池11电连接。在整车重量允许的调节下，可以进一步的增设一个太阳能电池板12，作为能源补充，更加节能环保。

上述实施例中的太阳能电池板12的一种具体固定结构是，所述的太阳能电池板12通过支架固定在车架3上，太阳能电池板12铰接在支架的上端，太阳能电池板12与支架之间相对转动，支架的底端铰接在车架3上，支架相对于车架3转动。这样，可以根据不同的方位来调节太阳能电池板12的位置，使之最大程度地接受光照，充分吸收太阳能，提高利用率。当然不局限于此，太阳能电池板12还可以通过其他常规方式安装在车架3上，或者直接安装在车架3上，通常满足利于接收光照的角度和位置即可。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质，对以上实施例所作出任何简单修改和同等变化，均落入本实用新型的保护范围之内。
