一种自动浇水器的制作方法

本实用新型涉及植树领域，具体涉及一种自动浇水器。

背景技术：

在农林中，种植一些树木，需要不定时的进行浇水，由于农林面积大，树木多，如果仅仅采用人工进行浇水的话会有增加人员的投入和成本，所以对于大面积的种植，则需要一个自动的浇水装置来减轻农林培育人员的负担，但是现有的自动浇水器的布管不合理，并且不能根据土壤的实际湿度进行浇灌，容易引起树木的腐烂或者是干枯，影响到后续的工作，所以需要对现有的浇水器进行改进，以提高企业的效益。

技术实现要素：

本实用新型要解决的技术问题是提供一种自动浇水器，解决了现有技术中布管不合理，并且不能根据土壤的实际湿度进行浇灌，容易引起树木的腐烂或者是干枯，影响到后续的工作的现象，提供了一种结构简单，使用方便，操作简单，布管合理，可以根据实际情况来调节浇灌的水量，喷洒均匀，提高植物的成活率，提高植物的成活率减少劳动量和成本投入的自动浇水器。

为解决上述问题，本实用新型采用如下技术方案：一种自动浇水器，包括自动浇水器本体，所述的自动浇水器本体的下方设置有水管； 所述的水管与多个自动浇水器本体连接成一体；所述的水管上设置有控制阀门；所述的自动浇水器本体的下方设置有喷射阀；所述的自动浇水器本体的左侧设置有湿度感应探头；所述的湿度感应探头的一端设置有信息处理器；所述的信息处理器的一端连接于喷射阀；所述的自动浇水器本体的上方设置有旋转喷射体。

进一步地，所述的旋转喷射体上均匀设置有喷射孔。

进一步地，所述的喷射孔上设置有高压发生器。

进一步地，所述的自动浇水器本体的下方设置有安装座。

进一步地，所述的安装座的下方设置有安插柱。

本实用新型一种自动浇水器的效果是：在投入使用时，自动浇水器本体下布置的水管与多个自动浇水器本体相接，布线简单，投入的费用较为合理，控制阀门可以在维修的过程中关闭水源，减少不必要的浪费，且湿度感应探头将感应的信息传递给信息处理器，信息处理器将湿度进行计算，当不满足湿度的要求时则会开启喷射阀，开始进行浇水的动作，旋转喷射体可以让喷射更加均匀，并且高压发生器可以提高喷射的范围，安插柱让安装变得方便和牢固，其结构简单，使用方便，操作简单，布管合理，可以根据实际情况来调节浇灌的水量，喷洒均匀，提高植物的成活率减少劳动量和成本投入。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对 于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种自动浇水器的结构示意图；

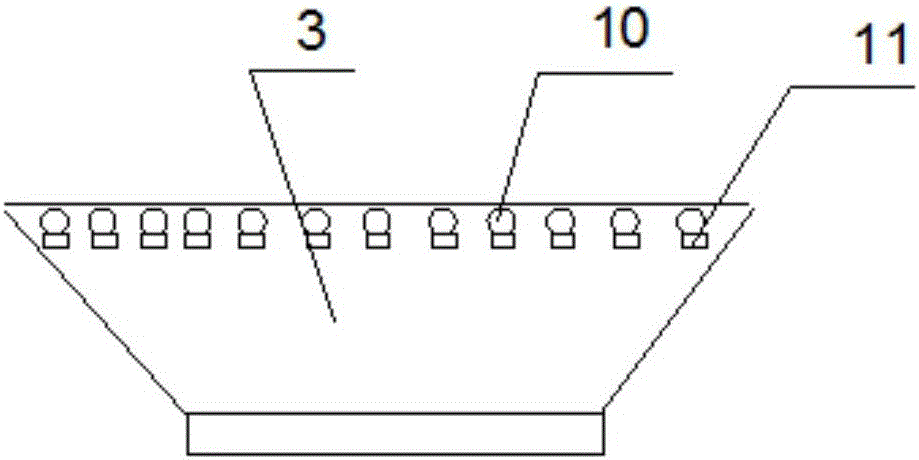

图2为本实用新型一种旋转喷射体的正视结构示意图；

图3为本实用新型一种旋转喷射体的俯视结构示意图。

1-自动浇水器本体；2-信息处理器；3-旋转喷射体；4-湿度感应探头；5-水管；6-喷射阀；7-安插柱；8-安装座；9-控制阀门；10-喷射孔；11-高压发生器。

具体实施方式

参阅图1、图2和图3所示的一种自动浇水器，包括自动浇水器本体1，所述的自动浇水器本体1的下方设置有水管5；所述的水管5与多个自动浇水器本体1连接成一体；所述的水管5上设置有控制阀门9；所述的自动浇水器本体1的下方设置有喷射阀6；所述的自动浇水器本体1的左侧设置有湿度感应探头4；所述的湿度感应探头4的一端设置有信息处理器2；所述的信息处理器2的一端连接于喷射阀6；所述的自动浇水器本体1的上方设置有旋转喷射体3。

作为优选的技术方案，所述的旋转喷射体3上均匀设置有喷射孔10。

作为优选的技术方案，所述的喷射孔10上设置有高压发生器11。

作为优选的技术方案，所述的自动浇水器本体1的下方设置有安装座8。

作为优选的技术方案，所述的安装座8的下方设置有安插柱7。

本实用新型一种自动浇水器的效果是：在投入使用时，自动浇水器本体下布置的水管与多个自动浇水器本体相接，布线简单，投入的费用较为合理，控制阀门可以在维修的过程中关闭水源，减少不必要的浪费，且湿度感应探头将感应的信息传递给信息处理器，信息处理器将湿度进行计算，当不满足湿度的要求时则会开启喷射阀，开始进行浇水的动作，旋转喷射体可以让喷射更加均匀，并且高压发生器可以提高喷射的范围，安插柱让安装变得方便和牢固，其结构简单，使用方便，操作简单，布管合理，可以根据实际情况来调节浇灌的水量，喷洒均匀，提高植物的成活率减少劳动量和成本投入。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
