草莓立体栽培系统的制作方法

本实用新型涉及农业种植设备技术领域，具体来说是一种草莓立体栽培系统。

背景技术：

立体栽培具有节约土地、改良植株生长发育、省时省力等优点，而且立体栽培，可以减少农药、肥料等的施用量，既节约了成本，又提高了产品的安全性，所以立体栽培近几年在农林业生产领域得到了广泛应用。草莓是一种兼具营养和观赏价值的水果，随着观光农业的发展，草莓以其营养价值高，色泽艳丽，风味浓郁，经济效益高，越来越受到消费者和生产者的青睐。近年来随着设施栽培和观光采摘的兴起，草莓产业已经产生了良好的经济效益，且仍然蕴藏着巨大的商业潜力。观光草莓多以高架栽培为主，适合的栽培架式的选择是高架草莓栽培能否顺利推广的必要条件，也是实际生产中的瓶颈。

为了保证草莓的正常生长，栽培基质和栽培环境必须控制在合适的温度环境，温度太高或者太低都容易导致草莓不能生长甚至死亡。申请号为CN201220135389.7号的专利公开了一种草莓高架，包括支架和料槽，料槽设在支架之上，料槽近底部设有加热管，加热管内设有电加热丝；料槽底部设有排水槽，排水槽连接排水管；料槽内还设有灌溉管，灌溉管上每隔一定间距设有喷水孔，灌溉管连接进水总管。电加热丝与温度控制电路连接；喷水孔间距与草莓的株距一致；料槽上罩有一层反光膜，反光膜上设有供植株长出的孔。当温度低于设定值时，电加热丝工作；高于设定值时，电加热丝停止工作，养料和水分通过灌溉管的喷水孔浇至每株草莓的根部，多余的水分汇集在排水槽内，并通过排水管排出。本技术方案中，由于电加热丝设在栽培基质内部，而基质经常需要浇水，容易出现触电的危险；此外，此草莓高架灌溉管连接进水总管位于料槽的培养基质中，于灌溉时，若培养基质堵塞灌溉管口，影响灌溉；排出余水时，若培养基质堵塞排水管，造成水分排出不通畅，导致空气湿度大， 易造成草莓植株烂根等现象。由于草莓的生长季节主要在晚秋、冬季及早春；而此时季节的总体特点：日照时间短、光照比较弱、温度比较低；而在低温、潮湿的环境条件下，草莓植株又极易滋生病害及虫害，进而影响草莓的产量和品质。

技术实现要素：

本实用新型的目的是针对上述技术存在的问题，提供一种草莓立体栽培系统。

为实现上述目的，本实用新型采用的技术方案是：一种草莓立体栽培系统，包括支架，所述支架包括支撑架与支撑杆，所述支撑杆设置于支撑架上，所述支撑杆上设有育苗槽，所述育苗槽中部至少设有一根进气管，所述进气管一端和风机连通，另一端则为密封盖，所述风机前端的进气管内设有电加热丝，所述进气管壁上设有进气孔，所述育苗槽上部设有滴灌管，所述滴灌管的一端和水箱连接，所述水箱和滴灌管之间设有进水泵，所述支架中部设有集水槽，且集水槽一端向下延伸和排水管连接，所述排水管和集水箱连接。

进一步的，所述育苗槽底部设有滤水孔。

进一步的，所述育苗槽包括槽底和两块相对的槽壁，所述育苗槽的横切面为矩形、纵切面为倒梯形的槽体，每块所述槽壁上端设有向水平方向延伸的外沿。

进一步的，所述滴灌管与进水泵之间的管路上设有阀门和流量控制器。

进一步的，所述进气管上还是设有进气阀门。

进一步的，所述育苗槽上设有黑色地膜。

本实用新型的有益技术效果是：在本实用新型的技术方案中，因为在育苗槽内设有进气管，通过连接风机，风机吹入的气体被加热丝所加热后进入育苗槽内进气管，避免了传统方法中加热丝设在育苗槽内容易触电的问题，此外育苗槽内的进气管可以将两端打开，作为育苗槽内基质的透气管使用，提高基质的透气性；

本实用新型，集水槽设在育苗槽的下方，而不是直接包住育苗槽，可增加育苗槽底部通透性，进一步保证栽培基质的通透性，同时集水槽可收集栽 培基质中多余的水分，降低因透气性差、水分过多出现腐根、烂根等现象。此外本实用新型采用滴灌带作为浇水方式，既能控制浇水量，又能节约水资源，而且浇灌的水如果出现多余能总育苗槽底部的滤水孔过滤至集水槽进行收集，实现水资源循环再利用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型一种草莓立体栽培系统结构示意图；

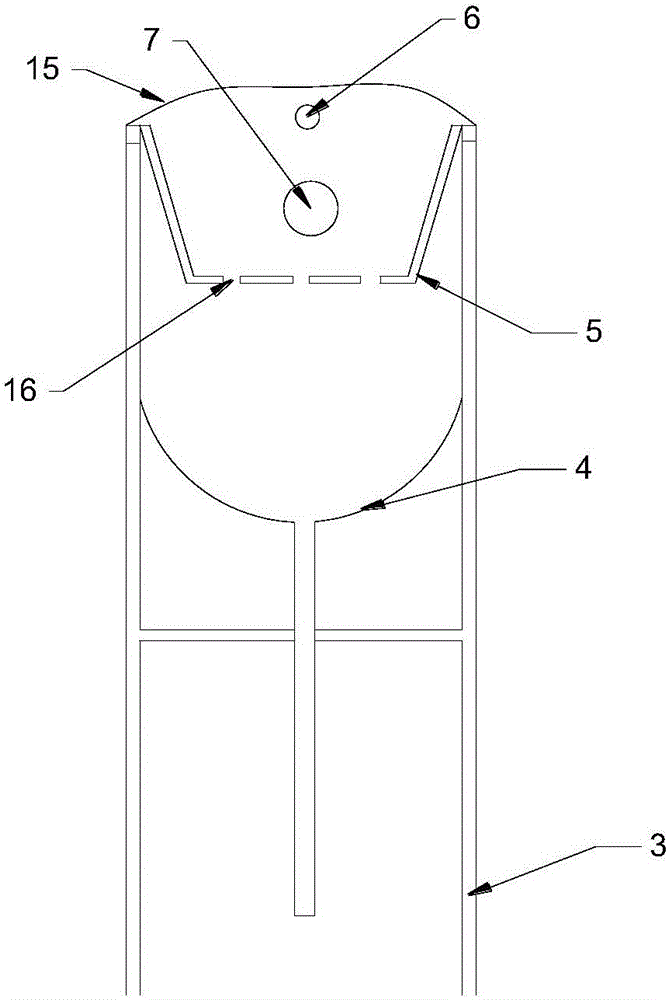

图2是图1中A-A的结构示意图；

图中1肥水收集池，2排液管，3支架，4集水槽，5育苗槽，6滴灌管，7进气管，8进液阀门，9流量计，10进液泵、11水箱，12风机，13加热丝，14进气阀门，15地膜，16滤水孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型附加的方面和优点将在下面的描述中部分给出，这些将从下面的描述中变得明显，或通过本实用新型的实践了解到。

如图1-2所示，为了解决背景技术中的问题，一种草莓立体栽培系统，包括支架3，支架包括支撑架与支撑杆，支撑杆设置于支撑架上，支撑杆上可卸载地设有育苗槽5，育苗槽中部至少设有一根进气管7，进气管的一端和风机12连通，另一端则为密封盖(图中未画)，风机前端的进气管内设有电加热丝13， 电加热丝和电源连接。进气管壁上设有进气孔，育苗槽上部设有滴灌管6，滴灌管的一端和水箱11连接，水箱和滴灌管之间设有进水泵10，水泵的作用是将水箱内的水或者肥水泵入滴灌管内实现滴灌。支架中部设有集水槽4，且集水槽一端向下延伸和排水管2连接，排水管和集水箱1连接，集水槽收集的废水进过排水管进入集水箱，通过处理后可再次循环使用。

其中，育苗槽底部设有滤水孔16，滤水孔的作用是将栽培基质中多余的水分过滤至集水槽内实现回收，同时避免水分过多出现腐根或烂根。

本实用新型，育苗槽包括槽底和两块相对的槽壁，为了方便安装或维护槽底和槽壁为一体注塑成型，育苗槽的横切面为矩形、纵切面为倒梯形的槽体，每块槽壁上端设有向水平方向延伸的外沿，外沿的设置是方便育苗槽在支撑架上的搭载。

本实用新型中，为了控制滴灌管的进液量，在滴灌管与进水泵之间的管路上设有阀门和流量控制器，可根据需求控制滴灌量

本实用新型中，为了控制进气量，在进气管上还是设有进气阀门。

其中，育苗槽上设有黑色地膜，减少水分的蒸发和维持基质温度温度。

本实用新型中，可以在支架上设有温度探测仪和控制器，将温度探测仪、控制器、风机和电加热丝的电源开关连接，实现温度的自动控制。

本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语(包括技术术语和科学术语)具有与本实用新型所属领域中的普通技术人员的一般理解相同的意义。还应该理解的是，诸如通用字典中定义的那些术语应该被理解为具有与现有技术的上下文中的意义一致的意义，并且除非像这里一样定义，不会用理想化或过于正式的含义来解释。

本领域普通技术人员可以理解：实施例中的装置中的部件可以按照实施例描述分布于实施例的装置中，也可以进行相应变化位于不同于本实施例的一个或多个装置中。上述实施例的部件可以合并为一个部件，也可以进一步拆分成多个子部件。

最后所应说明的是：以上实施例仅用以说明而非限制本实用新型的技术方案，尽管参照上述实施例对本实用新型进行了详细说明，本领域的普通技术人 员应该理解：依然可以对本实用新型进行修改或者等同替换，而不脱离本实用新型的精神和范围的任何修改或局部替换，其均应涵盖在本实用新型的权利要求范围当中。
