一种可调用量的盐碱地改良肥撒施机的制作方法

本实用新型涉及盐碱地施肥技术领域，具体为一种可调用量的盐碱地改良肥撒施机。

背景技术：

传统盐碱地撒施机结构复杂，操作性难，不能够有效控制施肥量，这样就导致了施肥不均，施肥不均造成的结果是有些地方施肥量过多或者过少，这样就导致了盐碱地不能得到有效改良，不利于农作物的健康生长，而且由于施肥不均造成了肥料的浪费，增加了输出成本，为此，我们提出一种可调用量的盐碱地改良肥撒施机。

技术实现要素：

本实用新型的目的在于提供一种可调用量的盐碱地改良肥撒施机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调用量的盐碱地改良肥撒施机，包括改良肥进料箱，所述改良肥进料箱的后挡板上设有第二横臂，第二横臂上焊接有斜臂，所述斜臂的内侧设有移动槽，移动槽上安装有控制杆，所述斜臂的一端焊接有第一横臂，所述改良肥进料箱的底端安装有挡料板，所述改良肥进料箱的底端两侧安装有 V型架，V型架的角连接部位设有轮轴，且轮轴的两端安装有行走轮，所述改良肥进料箱的底面挡板内部设有活动板，活动板和控制杆传动连接，所述改良肥进料箱的底面挡板的内表面上设有小出料口，小出料口的底端设有中出料口，且中出料口的底端设有大出料口。

优选的，所述第一横臂和控制杆上均设有防滑纹。

优选的，所述斜臂和第二横臂的夹角为120度。

优选的，所述挡料板上均匀设有网孔，且网孔的大小为改良肥颗粒大小的三倍。

与现有技术相比，本实用新型的有益效果是：该可调用量的盐碱地改良肥撒施机设计合理，结构简单，操作性强，通过设置控制杆和大中小出料口来控制施肥量，从而使施肥均匀，能够有效改良盐碱地，使农作物健康生长，而且通过控制施肥量避免了改良肥不必要的浪费，从而减少了输出成本。

附图说明

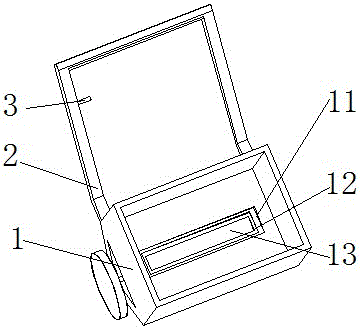

图1为本实用新型结构示意图；

图2为本实用新型俯视结构示意图。

图中：1改良肥进料箱、2斜臂、3控制杆、4移动槽、5第一横臂、6第二横臂、7挡料板、8行走轮、9 V型架、10轮轴、11大出料口、12中出料口、13小出料口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种可调用量的盐碱地改良肥撒施机，包括改良肥进料箱1，改良肥进料箱1的后挡板上设有第二横臂6，第二横臂6上焊接有斜臂2，斜臂2和第二横臂6的夹角为120度，斜臂2的内侧设有移动槽4，移动槽4上安装有控制杆3，控制杆3上设有防滑纹，控制杆3可以在移动槽4做平行于斜臂2的运动，斜臂2的一端焊接有第一横臂5，第一横臂5上设有防滑纹，改良肥进料箱1的底端安装有挡料板7，挡料板7上均匀设有网孔，且网孔的大小为改良肥颗粒大小的三倍，该挡料板7的设置使改良肥通过网孔均匀撒到地面，避免了施肥不均所造成的浪费，改良肥进料箱1的底端两侧安装有 V型架9，V型架9的角连接部位设有轮轴10，且轮轴10的两端安装有行走轮8，改良肥进料箱1的底面挡板内部设有活动板，活动板和控制杆3传动连接，改良肥进料箱1的底面挡板的内表面上设有小出料口13，小出料口13的底端设有中出料口12，且中出料口12的底端设有大出料口11，控制杆3通过控制活动板的运动来控制施肥用小出料口13还是中出料口12或者大出料口11，通过控制施肥量，来达到因地用肥的目的，有效地进行盐碱地的改良，使农作物健康生长，另一方面通过控制施肥量避免了改良肥不必要的浪费，从而减少了输出成本。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
