一种用于抛洒鱼食料的一体式网箱的制作方法

本实用新型涉及一种网箱，特别涉及一种用于抛洒鱼食料的一体式网箱。

背景技术：

目前，水产养殖技术在我国大部分地区广泛推广。网箱养鱼是将池塘密放精养技术运用到环境条件优越的较大水面而取得高产的一种高度集约化的养殖方式，具有饲养周期短、管理方便、机动灵活、操作简便等优点，网箱养殖技术越来越被广泛应用。

网箱养鱼是近年来发展起来的一项高科技养殖项目，它是在江、河、湖、库水域及常年流水的渠道内设置纤维或金属网片组成的箱体进行投饵或不投饵养鱼的一种集约化养殖方式。网箱是利用网片装配成的一定形状的箱笼，使网箱内形成一个适宜鱼类生活的活水环境，是水产养殖生产中的一种先进设施。网箱养殖方式得到广泛推广应用，利用水流、风浪和箱中鱼的游动使箱内外水体不断交换，带走箱内旧水，换进高溶氧的新水并带进新的天然饵料；同时网箱限制了鱼的活动，减少能量消耗，加速鱼体增长，也减少了敌害生物的危害，对提高水产品养殖产量发挥了很大作用；网箱是广大渔民从事渔业生产的主要养鱼设备，在网箱养鱼长期实践得知，养鱼过程中，由于向网箱投放饵料，网箱中的残饵、剩饵和鱼群的粪便造成网箱周围水体营养高于其它水域，营养高又衍生水生浮游植物和浮游动物。而浮游动植物又是鱼类饵料，所以有一部分野生鱼类长期依附网箱周围。又因鱼类因躲避敌害，如鳜鱼、鮧鱼、鳢鱼等食肉鱼类的侵害，而有一些鱼类想进入网箱生存。

现有的网箱，能够完成进行完成抛洒鱼食料，在抛洒的过程中，抛洒的在网箱食料，有些地方没有抛洒到，有些抛洒的过多，导致了网箱中的鱼生长发育不一致，延长了渔民的捕捞时间。

技术实现要素：

本实用新型提供一种用于抛洒鱼食料的一体式网箱,通过设置有撒料辊筒，能够对网箱进行均匀的抛洒鱼食料，有效使得网箱的内部鱼均匀喂养食料,解决了网箱中的鱼生长发育 不一致和延长了渔民的捕捞时间的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种用于抛洒鱼食料的一体式网箱，包括网箱本体，所述网箱本体包括四个支撑柱和隔网，四个所述支撑柱的顶端均设置有蓄电池，所述蓄电池的顶端设置有支撑架，所述支撑架上设置有固定环，所述固定环内套接有传动杆，所述传动杆的一端连接传动电机，所述传动杆的另一端连接鼓风机的一端，所述传动杆上套接有撒料辊筒，所述撒料辊筒上设置有漏料孔，所述鼓风机的另一端设置有进料管，所述进料管的另一端设置有管盖，四个所述支撑柱的底端均设置有固定座，四个所述支撑柱上均套接隔网卡件上，所述隔网卡件挂放有隔网，所述隔网的底部设置有底网。

作为本实用新型的一种优选技术方案，所述支撑架上设置有无线通信装置，所述无线通信装置与远程控制端信号连接，所述无线通信装置分别与鼓风机和传动电机电性连接，所述蓄电池分别与无线通信装置、鼓风机和传动电机电性连接。

作为本实用新型的一种优选技术方案，所述固定座为圆锥形。

作为本实用新型的一种优选技术方案，所述传动杆内部设置有空腔，所述空腔与撒料辊筒连通。

本实用新型所达到的有益效果是：本实用新型通过设置有撒料辊筒，能够对网箱进行均匀的抛洒鱼食料，有效使得网箱的内部鱼均匀喂养食料，减短了鱼的捕捞的时间，整个装置结构简单，设计合理，适用性广。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型整体结构示意图；

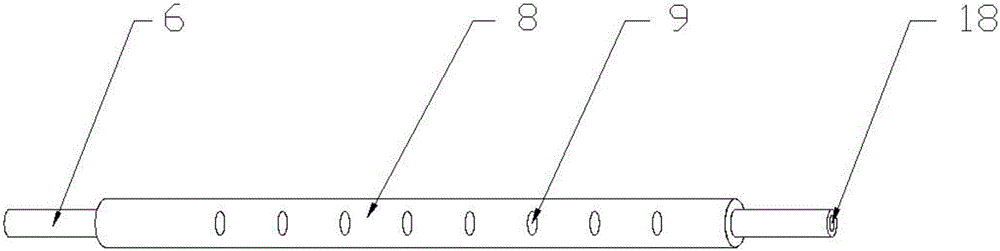

图2是本实用新型局部结构示意图；

图3是本实用新型模块图；

图中：1、支撑柱；2、隔网；3、蓄电池；4、支撑架；5、固定环；6、传动杆；7、鼓风机；8、撒料辊筒；9、漏料孔；10、进料管；11、管盖；12、固定座；13、隔网卡件；14、底网；15、无线通信装置；16、远程控制端；17、传动电机；18、空腔。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示，本实用新型提供一种用于抛洒鱼食料的一体式网箱，包括网箱本体，网箱本体包括四个支撑柱1和隔网2，四个支撑柱1的顶端均设置有蓄电池3，蓄电池3的顶端设置有支撑架4，支撑架4上设置有固定环5，固定环5内套接有传动杆6，传动杆6的一端连接传动电机17，传动杆6的另一端连接鼓风机7的一端，传动杆6上套接有撒料辊筒8，撒料辊筒8上设置有漏料孔9，鼓风机7的另一端设置有进料管10，进料管10的另一端设置有管盖11，四个支撑柱1的底端均设置有固定座12，四个支撑柱1上均套接隔网卡件13上，隔网卡件13挂放有隔网2，所述隔网2的底部设置有底网14。

支撑架4上设置有无线通信装置15，无线通信装置15与远程控制端16信号连接，无线通信装置15分别与鼓风机7和传动电机17电性连接，蓄电池3分别与无线通信装置15、鼓风机7和传动电机17电性连接，当进料管10的内部有食料时，能够进行远程控制抛洒食料。

固定座12为圆锥形，加固网箱的稳定性。

传动杆6内部设置有空腔18，空腔18与撒料辊筒8连通，便于输送食料。

具体的，将食料从进料管10滑入鼓风机7内,在通过鼓风机7从空腔吹入撒料辊筒8的内部，通过控制调节传动电机17从而能控制撒料辊筒8转速，当撒料辊筒8转速越大，在食料抛洒的越密集，当撒料辊筒8转速越小，则反之，能够均匀调节食料抛洒的密度。

本实用新型提供一种用于抛洒鱼食料的一体式网箱，通过设置有撒料辊筒8，能够对网箱进行均匀的抛洒鱼食料，有效使得网箱的内部鱼均匀喂养食料，减短了鱼的捕捞的时间，整个装置结构简单，设计合理，适用性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
