一种生物观察实验使用的便携式观察盒的制作方法

文档序号:11903028阅读:476来源:国知局
一种生物观察实验使用的便携式观察盒的制作方法与工艺

本实用新型涉及一种野外生物实验使用的观察盒,尤其是涉及一种生物观察实验使用的便携式观察盒。



背景技术:

在以往实际做生物学观察、养殖、试验的工作中,经常会使用到各种各样的养殖器具,大多数是利用大小不一的培养皿,进行单头饲养观察工作,在饲养、试验、观察过程中,往往会出现生物逃逸的现象,进而影响试验的进度及试验效果,让饲养、试验者,饱尝试验半途而废的滋味。

此外,在进行生物学观察、养殖、试验的工作中,通常是在野外捕捉生物,再将生物带回实验室,装进培养皿进行饲养、试验、观察。实验室中的培养皿并不能随意带出,也并不适宜携带。

随着各方面的科学技术的不断发展,采用经济、高效的方法来做好各种工作,越来越受到人们的重视。为了提高试虫饲养、试验、观察工作的效率,现设计一种生物观察实验使用的便携式观察盒,便于实验者携带,且有效避免生物逃逸现象,大幅提高饲养、试验、观察工作的效率。



技术实现要素:

本实用新型所要解决的技术问题是提供一种生物观察实验使用的便携式观察盒,其具有避免生物逃逸、适用于野外携带的特点。

本实用新型解决上述技术问题所采用的技术方案为:一种生物观察实验使用的便携式观察盒,包括观察盒本体,所述的观察盒本体为内部空心的六棱柱结构,所述的观察盒本体的一侧面上设置有提手,所述的观察盒本体的各个外侧面的中部均由透明材料制成,所述的观察盒本体的一端侧面设置有开口,所述的开口处设置有外盖,所述的外盖的一侧与观察本体表面活动连接,所述的外盖与所述的开口卡接。

所述的观察盒本体包括六边形结构的左端盖与右端盖以及六个支撑杆,所述的左端盖与右端盖通过六个支撑杆连接,所述的支撑杆分别设置在左端盖、右端盖的六个边角处。

所述的六个支撑杆、左端盖、右端盖之间构成多个矩形的槽口,所述的矩形槽口由片状体覆盖,所述的片状体由透明材料制成,所述的提手的两端分别与左端盖、右端盖固定连接。观察盒本体为六棱柱结构,也就是其外周面将构成六个矩形槽口,而矩形槽口是由透明材料制成的片状体覆盖的。实验者在使用时,能够从其外周面的各个角度对内部的生物状态进行观察。

所述的左端盖设置有开口,所述的开口为圆形结构,所述的开口的边沿与外盖之间设置有垫圈,所述的垫圈固定在外盖上。垫圈的设置使得外盖与开口处的密封性良好,不会发生内部生物从开口处逃离的情况。

所述的外盖的中部由透明材料覆盖,所述的右端盖的中部由透明材料覆盖。所述的外盖的另一端设置有掀起片。实验者可以从各个角度全方位观察观察盒本体的生物状态。掀起片的设置便于实验者打开或关闭外盖。

与现有技术相比,本实用新型的优点在于区别于传统的培养皿,本实用新型将开口设置在观察盒本体的一侧,且观察盒本体可以任意活动,因此在喂养内部生物时,可以将本实用新型的开口转移到任意位置,有效避免内部生物逃逸。且本实用新型设置有提手,使用者可以通过提手,将本实用新型拎在受力,适合携带与野外使用。

附图说明

图1为本实用新型的结构示意图;

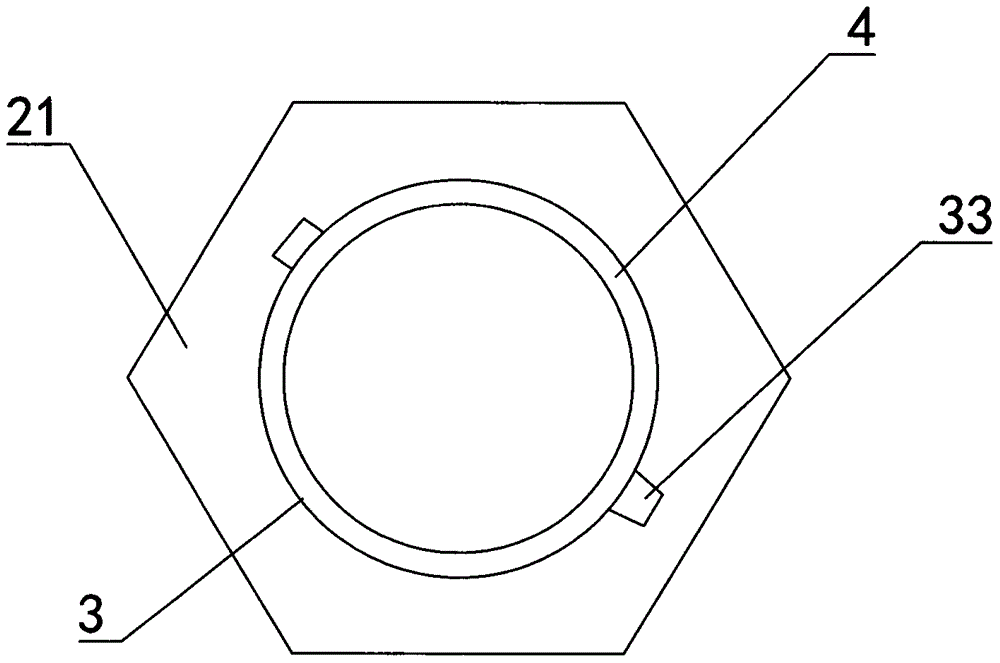

图2为左端盖的结构示意图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1至图2所示:一种生物观察实验使用的便携式观察盒,包括观察盒本体1,观察盒本体1为内部空心的六棱柱结构,观察盒本体1的一侧面上设置有提手2,观察盒本体1的各个外侧面的中部均由透明材料制成,观察盒本体1的一端侧面设置有开口3,开口3处设置有外盖4,外盖4的一侧与观察本体表面活动连接,外盖4与开口3卡接。

观察盒本体1包括六边形结构的左端盖21与右端盖22以及六个支撑杆23,左端盖21与右端盖22通过六个支撑杆23连接,支撑杆23分别设置在左端盖21、右端盖22的六个边角处。

六个支撑杆23、左端盖21、右端盖22之间构成多个矩形的槽口31,矩形槽口31 由片状体32覆盖,片状体32由透明材料制成,提手2的两端分别与左端盖21、右端盖22固定连接。

左端盖21设置有开口3,开口3为圆形结构,开口3的边沿与外盖4之间设置有垫圈,垫圈固定在外盖4上。

外盖4的中部由透明材料覆盖,右端盖22的中部由透明材料覆盖。外盖4的另一端设置有掀起片33。
