一种水稻直播机械设备的制作方法

本实用新型涉及农业机械领域，尤其涉及水稻种子直播领域，具体为一种水稻直播机械设备。

背景技术：

水稻原产亚热带地区，是一年生禾本科植物，水稻所结稻粒去壳后成为大米或米，世界上近一半人口都以大米为主食，对水稻的种植越来越受到人们的高度重视，从而水稻的种植机械越来越多，而水稻直播机械是种植机械当中的一种。随着农业科技的不断发展，水稻直播机械设备也不断发展，从而市场上的水稻直播机械设备的种类越来越多。

但是，目前市面上的水稻直播机械设备结构复杂，操作繁琐，在进行水稻种子直播播种时，常常会发生直播箱箱体发生堵塞的现象，且不同时具有松土和开沟的功能，影响水稻直播的效率以及水稻种子生长的效果，难以满足水稻直播的使用需求。

技术实现要素：

本实用新型的目的在于提供一种集松土功能和开沟功能于一体，能避免发生堵塞事故，提高水稻直播的效率以及水稻种子生长效率的水稻直播机械设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种水稻直播机械设备，包括种子直播箱箱体，所述种子直播箱箱体内腔的底部设有等距排列的排种器，种子直播箱箱体的内腔贯穿设有连轴，所述连轴的外表面位于种子直播箱箱体内腔的位置分别套接有搅拌块和挡块，所述挡块的底部与排种器相对应，所述种子直播箱箱体底部的两侧均连接有支撑架，所述支撑架的内侧连接有位于排种器正面的横板，所述横板的正面通过紧固件连接有开沟器，所述支撑架的内侧贯穿设有位于开沟器正面的主轴，所述主轴的外表面伸出支撑架的位置通过套接的皮带传动轮与伸出种子直播箱箱体的连轴相连接，主轴的外表面设有松土装置。

所述松土装置由松土轮、环套、凸杆和凸齿构成，所述松土轮内腔的中部套接于主轴的外表面，松土轮的外表面安设均匀分布的凸杆，所述环套位于连轴的外表面，所述凸杆的外表面设有均匀分布的凸齿。

优选的，所述松土轮的轮辐表面设有加强筋，松土轮安设至少六组，且松土轮位于开沟器的一侧。

优选的，所述支撑架的底部为圆弧形结构，且支撑架的截面外形呈L形结构。

优选的，所述种子直播箱箱体的截面外形呈锥斗形结构，且种子直播箱箱体的顶部连接有防尘盖。

优选的，所述横板的安设位置与开沟器相互垂直，且横板的安设位置与支撑架的内侧相垂直。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，使用方便，采用的搅拌块和挡块，能够在水稻种子直播时，对处于种子直播箱箱体内的种子进行搅拌，防止水稻种子积聚于排种器，能够有序的将种子进行排种，避免种子直播箱箱体发生堵塞事故，从而提高水稻种子直播的效率，且通过松土装置和开沟器的配合使用，能够使得该设备集松土功能和开沟功能于一体，能够对稻田等水稻种子的直播区域进行松土和开沟操作，在一定程度上提高了种子直播区域的种子种植效果，从而大幅度提高水稻直播的效率以及水稻种子生长效率。

附图说明

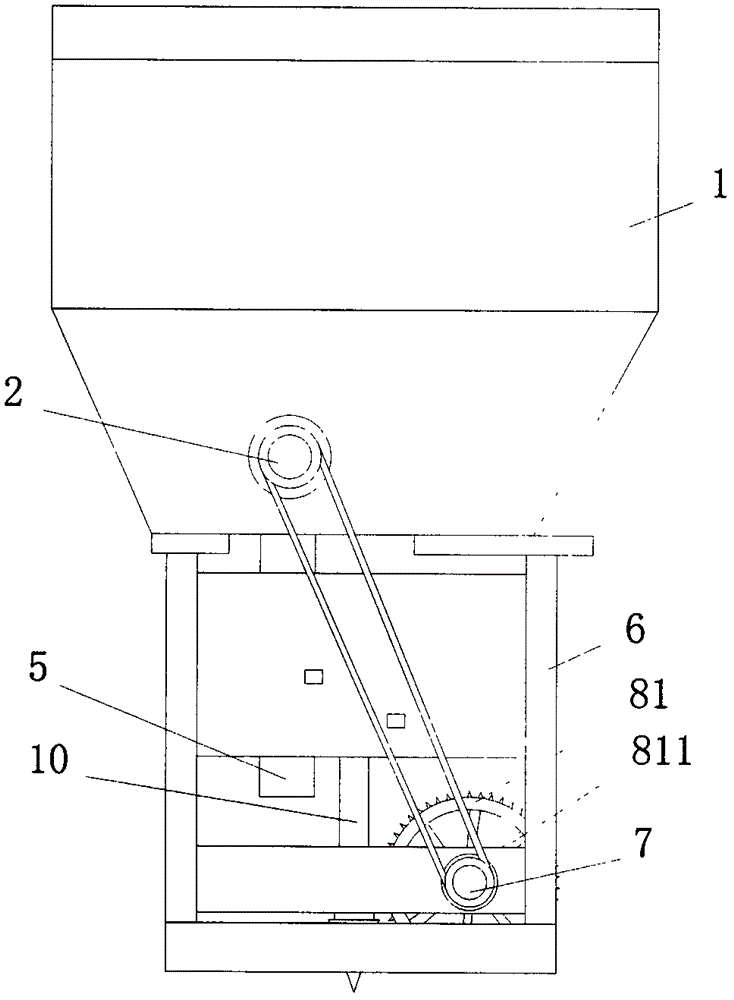

图1为本实用新型主视图结构示意图；

图2为本实用新型侧视图结构示意图。

图中：1种子直播箱箱体、2连轴、3搅拌块、4挡块、5排种器、6支撑架、7主轴、8松土装置、81松土轮、811加强筋、82环套、83凸杆、84凸齿、9横板、10开沟器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：

一种水稻直播机械设备，包括种子直播箱箱体1，种子直播箱箱体1内腔的底部设有等距排列的排种器5，种子直播箱箱体1的截面外形呈锥斗形结构，该锥斗形结构便于利用排种器5进行排种操作，从而实现水稻种子的直播操作，且种子直播箱箱体1的顶部连接有防尘盖，该防尘盖能够避免外界的灰尘污染种子直播箱箱体1内的水稻种子，种子直播箱箱体1的内腔贯穿设有连轴2，连轴2的外表面位于种子直播箱箱体1内腔的位置分别套接有搅拌块3和挡块4，挡块4的底部与排种器5相对应，采用的搅拌块3和挡块4，能够在水稻种子直播时，对处于种子直播箱箱体1内的种子进行搅拌，防止水稻种子积聚于排种器5，能够有序的将种子进行排种，避免种子直播箱箱体1发生堵塞事故，从而提高水稻种子直播的效率，挡块4能够起到控制水稻种子流速的作用。

种子直播箱箱体1底部的两侧均连接有支撑架6，支撑架6的底部为圆弧形结构，该圆弧形结构便于支撑架6的灵活移动，也能够避免在稻田内出现该设备发生陷入泥土内的情况，且支撑架6的截面外形呈L形结构，该L形结构能够便于支撑架6的使用，便于松土装置8和开沟器10的安装和拆卸，支撑架6的内侧连接有位于排种器5正面的横板9，横板9的正面通过紧固件连接有开沟器10，横板9的安设位置与开沟器10相互垂直，且横板9的安设位置与支撑架6的内侧相垂直，该横板9与支撑架6相垂直能够便于实现开沟操作，支撑架6的内侧贯穿设有位于开沟器10正面的主轴7，主轴7的外表面伸出支撑架6的位置通过套接的皮带传动轮与伸出种子直播箱箱体1的连轴2相连接，主轴7的外表面设有松土装置8。

松土装置8由松土轮81、环套82、凸杆83和凸齿84构成，松土轮81内腔的中部套接于主轴7的外表面，松土轮81的轮辐表面设有加强筋811，该加强筋811能够增强松土轮81的强度，从而延长松土轮81的使用寿命，松土轮81安设至少六组，且松土轮81位于开沟器10的一侧，松土轮81的外表面安设均匀分布的凸杆83，环套82位于连轴2的外表面，凸杆83的外表面设有均匀分布的凸齿84，通过松土轮81、环套82、凸杆83、凸齿84和开沟器10的配合使用，能够使得该设备集松土功能和开沟功能于一体，能够对稻田等水稻种子的直播区域进行松土和开沟操作，在一定程度上提高了种子直播区域的种子种植效果，从而大幅度提高水稻直播的效率以及水稻种子生长效率。

工作原理：使用时，将该水稻直播机械设备与驱动装置如电机连接，而后通过其它设备如拖拉机进行牵引，带动该水稻直播机械设备在水稻种子直播区域进行行走，从而实现水稻种植的直播，首先将水稻种子置于种子直播箱箱体1内，主轴7与驱动装置相连接，实现主轴7和连轴2的圆周旋转，从而带动搅拌块3、挡块4和松土轮81进行圆周旋转，在搅拌块3与挡块4的圆周旋转下，对种子直播箱箱体1内的种子实现迅速搅拌，实现有序的种子直播，利用排种器5的配合进行水稻种子的直播作业，防止出现堵塞情况，在松土轮81与凸齿84的配合下，对水稻种子直播区域如稻田进行松土，再通过开沟器10的作用对水稻种子直播区域进行开沟处理，从而便于提高水稻种子直播的效率以及水稻种子的生产速率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
