破除土壤结皮用滚轮的制作方法

文档序号:12519309阅读:574来源:国知局
破除土壤结皮用滚轮的制作方法与工艺

本实用新型属于机械领域,具体涉及破除土壤结皮用滚轮。



背景技术:

土地是农业的根本。如何正确地使用和管理土地,直接关系到农业生产的高产高效。

在干旱和半干旱地区,要保证作物苗齐苗壮,除作物播种或移栽前一系列土地整理的最基础的环节之外,正确的对作物苗期的土壤表层形成的结皮进行巧妙的破碎而不伤害作物幼苗是作物栽培的关键所在。农业生产中,耕作土壤表层由于灌溉后土壤中水分蒸发,往往形成干、硬的结皮,严重影响植物种子发芽后出土,特别是双子叶植物种子在土壤里发芽后顶土能力较弱,遇到土壤表面干燥结皮很难顶土出苗。



技术实现要素:

实用新型目的:本实用新型针对上述现有技术存在的问题做出改进,即本实用新型公开了破除土壤结皮用滚轮。

技术方案:破除土壤结皮用滚轮,包括推拉杆、连接架、空心滚轮、两个带座外球面轴承、两个抱箍和连接轴,

所述空心滚轮包括两个空心环状钢板和多个螺纹钢,所述空心环状钢板位于空心滚轮的两端,所述多个螺纹钢分别与两个空心环状钢板的外侧壁焊接,所述多个螺纹钢等间距布设,所述空心环状钢板的侧壁对称设有两个轴向的通孔,

所述连接轴的两端分别穿过带座外球面轴承的轴承孔并在所述带座外球面轴承的外侧形成突出部,

所述连接架的两端设有通孔,

所述抱箍的底部设有螺杆,

所述带座外球面轴承与所述空心环状钢板通过螺栓固接,

所述推拉杆的一端与所述连接架的中部焊接,

所述抱箍的螺杆穿过通孔与所述连接架通过螺纹连接,所述连接轴的突出部与所述抱箍箍接。

进一步地,所述空心滚轮包括12根螺纹钢。

更进一步地,所述螺纹钢的直径为6mm,所述螺纹钢的长度为200~500mm。

更进一步地,所述空心滚轮的直径为150mm。

破除土壤结皮用滚轮,包括推拉杆、连接架、空心滚轮、两个带座外球面轴承、两个抱箍和连接轴,

所述空心滚轮包括两个空心环状钢板、环形支撑件和多个螺纹钢,所述空心环状钢板位于空心滚轮的两端,所述多个螺纹钢分别与两个空心环状钢板的外侧壁焊接,所述多个螺纹钢等间距布设,所述空心环状钢板的侧壁对称设有两个轴向的通孔,所述环形支撑件布设于两个空心环状钢板的中部,所述环形支撑件的外侧壁分别与所述多个螺纹钢焊接,

所述连接轴的两端分别穿过带座外球面轴承的轴承孔并在所述带座外球面轴承的外侧形成突出部,

所述连接架的两端设有通孔,

所述抱箍的底部设有螺杆,

所述带座外球面轴承与所述空心环状钢板通过螺栓固接,

所述推拉杆的一端与所述连接架的中部焊接,

所述抱箍的螺杆穿过通孔与所述连接架通过螺纹连接,所述连接轴的突出部与所述抱箍箍接。

进一步地,所述空心滚轮包括20根螺纹钢。

更进一步地,所述螺纹钢的直径为16mm,所述螺纹钢的长度为1200mm。

更进一步地,所述空心滚轮的直径为250mm。

使用时,破除土壤结皮用滚轮可以通过手持或通过机械拖动。一般手持滚轮的作用深度10~20mm,动力为机械(农用拖拉机)的滚轮作用可达30~50mm,可压实耕层,破碎土壤表层干燥结皮,疏松地面,减少水分蒸发,起到保墒作用,主要应用于半干旱地区旱地和半湿润地区播种季节较旱时,播后种子发芽幼苗出土前灌溉或遇雨水因蒸发使土壤表层形成干燥结皮情况。应用时应注意在土壤水分含量适宜时用滚轮碾压,一般以碾压后表土结皮破碎而不再结皮,同时表面有一层薄的干土层最为适宜。碾压后必须进行适当耢地,以疏松表土,防止土壤水分从地面蒸发。水分过多的黏性土壤或盐碱地不宜碾压。

有益效果:本实用新型公开的破除土壤结皮用滚轮具有以下有益效果:

1、结构简单;

2、使用方便;

4、在苗期破除土壤结皮的效果好,同时不破坏发芽种子的幼芽,能够创造良好的土壤耕层构造和表面状态,达到“平、净、松、碎”,使水、肥、气、热状况互相协调,提高土壤有效肥力,为作物播种发芽后正常破土出苗和生长发育提供良好的土壤生态环境,从而,可大大提高出苗率,同时起到保墒和壮苗的作用;

5、制作方法简单、成本低;

6、能够使99%种子发芽后正常出苗,保证即将破土的幼苗不受损伤,可最大限度实现苗齐苗壮,特别是高价位的优良新品种蔬菜等农作物,出苗率和成活率高,具有简单方便、快速有效、事半功倍的优点,能在精准农业上发挥作用,提高了工作效率。

附图说明

图1为推拉杆与连接架的连接示意图;

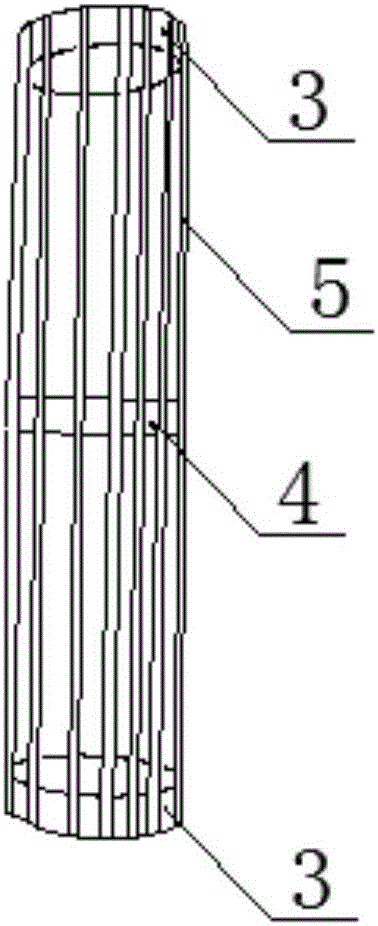

图2为空心滚轮的结构示意图;

图3为带座外球面轴承的结构示意图;

图4为抱箍的结构示意图;

图5为连接轴的结构示意图;

图6为本实用新型公开的破除土壤结皮用滚轮的结构示意图;

其中:

1-推拉杆 2-连接架

3-空心环状钢板 4-环形支撑件

5-螺纹钢 6-带座外球面轴承

7-抱箍 8-连接轴

21-通孔 71-螺杆

具体实施方式:

下面对本实用新型的具体实施方式详细说明。

具体实施例1

如图1~6所示,破除土壤结皮用滚轮,该滚轮通过机械拖动,包括推拉杆1、连接架2、空心滚轮、两个带座外球面轴承6、两个抱箍7和连接轴8,

空心滚轮包括两个空心环状钢板3、环形支撑件4和多个螺纹钢5,空心环状钢板3位于空心滚轮的两端,多个螺纹钢5分别与两个空心环状钢板3的外侧壁焊接,多个螺纹钢5等间距布设,空心环状钢板3的侧壁对称设有两个轴向的通孔,环形支撑件4布设于两个空心环状钢板3的中部,环形支撑件4的外侧壁分别与多个螺纹钢5焊接,

连接轴8的两端分别穿过带座外球面轴承6的轴承孔并在带座外球面轴承6的外侧形成突出部,

连接架2的两端设有通孔21,

抱箍7的底部设有螺杆71,

带座外球面轴承6与空心环状钢板3通过螺栓固接,

推拉杆1的一端与连接架2的中部焊接,

抱箍7的螺杆71穿过通孔21与连接架2通过螺纹连接,连接轴8的突出部与抱箍7箍接。

进一步地,空心滚轮包括20根螺纹钢5。

更进一步地,螺纹钢5的直径为16mm,螺纹钢5的长度为1200mm。

更进一步地,空心滚轮的直径为250mm。

具体实施例2

破除土壤结皮用滚轮,该滚轮通过手持拖动,包括推拉杆1、连接架2、空心滚轮、两个带座外球面轴承6、两个抱箍7和连接轴8,

空心滚轮包括两个空心环状钢板3和多个螺纹钢5,空心环状钢板3位于空心滚轮的两端,多个螺纹钢5分别与两个空心环状钢板3的外侧壁焊接,多个螺纹钢5等间距布设,空心环状钢板3的侧壁对称设有两个轴向的通孔,

连接轴8的两端分别穿过带座外球面轴承6的轴承孔并在带座外球面轴承6的外侧形成突出部,

连接架2的两端设有通孔21,

抱箍7的底部设有螺杆71,

带座外球面轴承6与空心环状钢板3通过螺栓固接,

推拉杆1的一端与连接架2的中部焊接,

抱箍7的螺杆71穿过通孔21与连接架2通过螺纹连接,连接轴8的突出部与抱箍7箍接。

进一步地,空心滚轮包括12根螺纹钢5。

更进一步地,螺纹钢5的直径为6mm,螺纹钢5的长度为200mm。

更进一步地,空心滚轮的直径为150mm。

具体实施例3

与具体实施例2大致相同,区别仅仅在于螺纹钢5的长度为500mm。

具体实施例4

与具体实施例2大致相同,区别仅仅在于螺纹钢5的长度为400mm。

上面对本实用新型的实施方式做了详细说明。但是本实用新型并不限于上述实施方式,在所属技术领域普通技术人员所具备的知识范围内,还可以在不脱离本实用新型宗旨的前提下做出各种变化。
