一种轴距可调节园林剪刀的制作方法

本实用新型涉及园林技术领域，具体为一种轴距可调节园林剪刀。

背景技术：

园林剪刀是一种两刃交错，可以通过交错点铰接连接开合的工具，它可以修剪树枝、树叶、花草等片状或线状物体，在生活上给予我们很大的帮助，目前，市场上的园林剪刀功能单一，轴距无法调节，在进行修剪不同植物的时候很是不方便，有的时候会显更加费力。

技术实现要素：

本实用新型的目的在于提供一种轴距可调节园林剪刀，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种轴距可调节园林剪刀，包括第一剪刀体和第二剪刀体，所述第一剪刀体和第二剪刀体顶端均安装有刀刃，所述第一剪刀体和第二剪刀体末端均套接有伸缩手柄，所述伸缩手柄末端均安装有手柄，所述第一剪刀体内侧留有轴承座，所述第一剪刀体外侧留有盲孔，且盲孔位于轴承座的中部，所述第二剪刀体内侧设有滑道，所述第二剪刀体外侧留有六角槽，所述六角槽内嵌有六角螺母，所述六角螺母右侧焊接有螺杆套，所述螺杆套插接于轴承内，且轴承内嵌于轴承座内腔，所述螺杆套内腔螺纹连接有螺杆，所述轴承的厚度大于轴承座的深度，且轴承与轴承座之间为可拆卸结构，所述螺杆套为长方体型，且螺杆套中部留有用于螺杆连接的内螺纹，所述伸缩手柄为截面梯形状的两根圆形钢管套接组成，所述轴承内圈为矩形状，且规格和螺杆套规格相同。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，剪刀的轴距可以调节，这样可以提高工作效率，同时还会省力，调节轴距也很方便，只需将螺杆拧出，调节到不同的轴承座中，即可实现轴距的调节，同时增设了伸缩手柄，可以修剪不同高度的绿植，使用更方便。

附图说明

图1为本实用新型结构示意图；

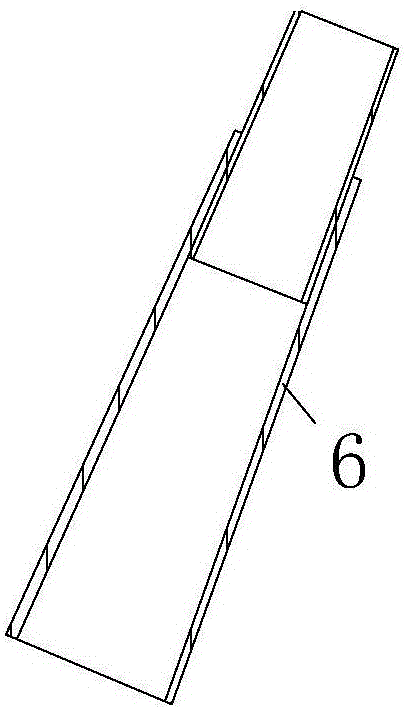

图2为本实用新型伸缩手柄结构剖视图；

图3为本实用新型第一剪刀体结构后视图；

图4为本实用新型第二剪刀体结构后视图；

图5为本实用新型A处结构剖视图。

图中：1刀刃、2第一剪刀体、3第二剪刀体、4滑道、5盲孔、6伸缩手柄、7手柄、8轴承座、9六角槽、10轴承、11螺杆、12六角螺母、13螺杆套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种轴距可调节园林剪刀，包括第一剪刀体2和第二剪刀体3，所述第一剪刀体2和第二剪刀体3顶端均安装有刀刃1，所述第一剪刀体2和第二剪刀体3末端均套接有伸缩手柄6，所述伸缩手柄6为截面梯形状的两根圆形钢管套接组成，伸缩手柄6可以任意调整长度，实用性更强，所述伸缩手柄6末端均安装有手柄7，所述第一剪刀体2内侧留有轴承座8，所述第一剪刀体2外侧留有盲孔5，且盲孔5位于轴承座8的中部，所述第二剪刀体3内侧设有滑道4，所述第二剪刀体3外侧留有六角槽9，所述六角槽9内嵌有六角螺母12，所述六角螺母12右侧焊接有螺杆套13，所述螺杆套13为长方体型，且螺杆套13中部留有用于螺杆11连接的内螺纹，所述螺杆套13插接于轴承10内，所述轴承10内圈为矩形状，且规格和螺杆套13规格相同，由于矩形的内圈和长方体状的螺杆套13配合，可以防止在使用剪刀的过程中，出现内圈和螺杆套13相对滑动的现象，且轴承10内嵌于轴承座8内腔，所述轴承10的厚度大于轴承座8的深度，且轴承10与轴承座8之间为可拆卸结构，保证了当第一剪刀体2和第二剪刀体3连接后，可以正常转动，所述螺杆套13内腔螺纹连接有螺杆11。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
