可收集地面修剪叶的多功能剪的制作方法

本实用新型涉及一种剪刀，尤其涉及一种结构简单，携带和使用方便，可用于落叶收集的可收集地面修剪叶的多功能剪。

背景技术：

随着社会的发展和进步，城市绿化和园林建设开始逐步完善，园林绿化建设不仅可以美化城市环境，还可以净化空气，降低噪声污染等，因此园林绿化程度已成为现代城市文明程度的重要标志之一。现有的园林绿化建设一般是按规划种植景观树木，花草等绿化植物，但由于绿化植物在不断的生长，因此需要经常对花木进行修剪以保持整齐和美观，园林剪是普遍使用的修剪工具，但现有的园林剪往往只有单一的修剪功能，而园林中自然掉落和修剪掉的落叶通常需要专用的枝叶收集工具进行统一收集，采购成本高，且给贮运带来一定的难度。

中国专利公开了一种园林剪（CN104472237A），它包括手柄、以及与手柄连接的两个剪刀片，所述两个剪刀片铰接连接，在所述剪刀片侧部设置有刀齿，在手柄连接端的刀片相对的两个剪刀片上的另外一端部分别铰接有第一齿盖和第二齿盖，在所述剪刀片的端面设置有槽，在所述槽内设置有刀片。该园林剪在使用时，除了简单地修剪功能以外，在将园林剪的剪刀片闭合的时候，还可以通过刀齿对需要处理的枝条进行处理，使用者还可以推动设置在剪刀片上槽内的刀片，因此在对细小的物体进行修整的时候使用相对方便。虽然该园林剪针对修改功能的细节做了适当的改进，但其还是存在功能单一，无法收集落叶，导致采购成本增加，给贮运带来一定的难度等技术问题。

技术实现要素：

本实用新型主要是提供了一种结构简单，携带和使用方便，可用于落叶收集的可收集地面修剪叶的多功能剪，解决了现有技术中存在的园林剪功能单一，收集落叶需另外配备专用工具，导致采购成本增加，同时给贮运带来一定的难度等的技术问题。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种可收集地面修剪叶的多功能剪，包括通过转轴转动连接的左手柄和右手柄，左手柄和右手柄分别向前延伸形成相互剪切的右刀片和左刀片，所述左手柄和右手柄均为圆管形结构，在左手柄或右手柄的后端口内互配滑动连接着滑块，在滑块的外侧端设有可弹性回缩至对应的左手柄或右手柄后端口内的钢丝耙。圆管形的左、右手柄，重量轻，强度高；通过在一个手柄的后端口设置钢丝耙，在通过剪刀修剪枝叶后即可通过钢丝耙收集落叶，无需另外配置专用的落叶收集工具，由于钢丝耙的内侧端固定在滑块上，滑块互配滑动连接在左手柄或右手柄的后端口，当使用钢丝耙时，拉动钢丝耙向外，钢丝耙上的钢丝向外展开即可使用，同时由于滑块可在圆管形的左、右手柄内转动，因此可根据使用习惯任意转动钢丝耙的方向，钢丝耙使用完毕后向内推动，滑块向内滑动，钢丝耙上的钢丝弹性聚拢后进入左手柄或右手柄的后端口内，从而不会影响剪刀的其它功能操作，结构简单，携带和使用方便，集落叶收集功能于一体，降低了采购成本。

作为优选，所述右手柄的后端口向外向内延伸形成锥面限位管，滑块互配滑动连接在锥面限位管内侧对应的右手柄端口内。通过锥面限位管可限定滑块向外滑动脱出，固定方式简单可靠。

作为优选，所述滑块为圆环形，钢丝耙的固定端焊接在滑块的中孔内。圆环形的滑块重量轻，同时方便钢丝耙的定位。

作为优选，所述左手柄后侧端朝向右手柄弯折形成凹面撬头，在凹面撬头外侧端边沿的中部设有“V”字形的夹口。通过在手柄的后侧端设置带有“V”字形夹口的凹面撬头，即可通过凹面撬头撬取木板、木箱等上的钉子，临时充当启钉器的功能，进一步扩大剪刀的使用功能。

作为优选，所述左手柄和右手柄的前端内侧面分别向外延伸形成半圆形凹面结构，右刀片和左刀片的后侧端分别焊接在左手柄和右手柄前端对应的半圆形凹面结构内。左、右手柄的前端经冲压成型为半圆形时，既增加了左、右手柄的强度，同时又方便其与刀片的固定连接；刀片通过焊接固定的手柄上，牢固可靠。

因此，本实用新型的可收集地面修剪叶的多功能剪具有下述优点：通过在一个手柄的后端口设置钢丝耙，即可通过钢丝耙收集落叶，无需另外配置专用的落叶收集工具，由于钢丝耙的内侧端通过滑块滑动连接在手柄的后端口内，使用时向外展开，使用完毕后向内推动即隐藏在手柄的后端口内，因此并不会影响剪刀的其它功能操作，结构简单，携带和使用方便，集落叶收集功能于一体，降低了采购成本；通过锥面限位管可限定滑块向外滑动脱出，固定方式简单可靠；通过在手柄的后侧端设置带有“V”字形夹口的凹面撬头，即具备了启钉器的功能，从而进一步扩大剪刀的使用功能。

附图说明：

图1是本实用新型可收集地面修剪叶的多功能剪的立体图；

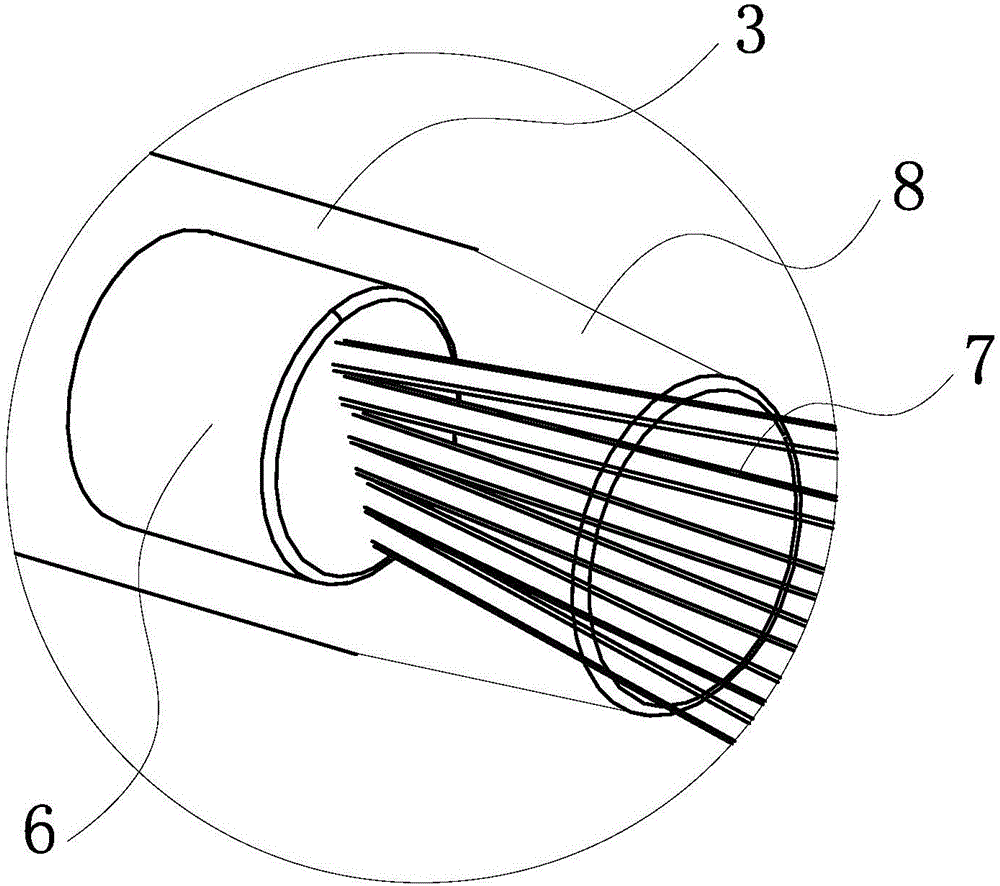

图2是图1所示A处的放大图。

具体实施方式：

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例：

如图1和图2所示，本实用新型的一种可收集地面修剪叶的多功能剪，包括由钢管加工成型、并呈左、右对称分布的左手柄2和右手柄3，左手柄2和右手柄3的前端内侧面均通过冲压形成为半圆形凹面结构，左、右两个半圆形凹面结构的开口相对，在左手柄2和右手柄3前端对应的半圆形凹面结构内对应的焊接着右刀片4和左刀片5的后侧端，右刀片4和左刀片5的后侧端通过转轴1转动连接且闭合时相互剪切，右手柄3的后端口向外向内延伸形成锥面限位管8，在锥面限位管8内侧对应的右手柄3端口内互配滑动连接着一个滑块6，在滑块6的外侧端设有可弹性回缩至右手柄3后端口内的钢丝耙7，其中的滑块6为圆环形，钢丝耙7的固定端焊接在滑块6的中孔内，左手柄2后侧端朝向右手柄3弯折形成凹面撬头9，凹面撬头9的边沿为半圆形，在半圆形的凹面撬头9外侧端边沿中部开有一个“V”字形的夹口10。

本文中所描述的具体实施例仅仅是对本实用新型的构思作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
