一种绿化护栏的制作方法

本实用新型涉及一种绿化护栏。

背景技术：

护栏在现实的生活中已经运用的很广泛，随着生活质量的提高，一种带有绿化容器的绿化护栏越来越受到推崇，然而现有的绿化容器与护栏大多为焊接，无法移动，其绿化容器的宽窄也无法改变，无法适用更多的植物。

技术实现要素：

本实用新型就是为了解决提供一种可改变放置土壤的容置腔宽窄的绿化护栏技术问题。

为解决上述技术问题，本实用新型一种绿化护栏的技术解决方案为：

包括两竖向立柱、安装在两竖向立柱的横向上栏杆以及横向下栏杆、以及安装在横向上栏杆与横向下栏杆之间的竖向栏杆，所述横向上栏杆侧边安装有绿化容器，所述绿化容器包括软性挡板以及安装在软性挡板下方且将软性挡板覆盖的集液盒；所述软性挡板两侧皆安装有滑座；所述横向上栏杆两侧开有用于安装滑座的滑槽；当分别位于软性挡板两侧的两滑座安装有滑槽上后，所述软性挡板内壁、集液盒上壁以及横向上栏杆侧壁形成一用于放置土壤的容置腔；所述滑座通过限位螺栓与横向上栏杆固定；所述集液盒与横向上栏杆通过螺栓连接；所述软性挡板下方开有与集液盒相通的进液口；所述进液口内安装有过滤网。

所述集液盒的高度为软性挡板高度的三分之一。

所述绿化容器为4个，其中两个位于横向上栏杆前侧，另两个位于横向上栏杆后侧。

所述集液盒包括第一集液盒以及第二集液盒；所述第一集液盒宽度小于第二集液盒的宽度；所述第一集液盒的长度等于第二集液盒的长度。

本实用新型可以达到的技术效果是：本实用新型的绿化容器包括软性挡板以及安装在软性挡板下方且将软性挡板覆盖的集液盒，而当分别位于软性挡板两侧的两滑座安装有滑槽上后，所述软性挡板内壁、集液盒上壁以及横向上栏杆侧壁形成一用于放置土壤的容置腔，且容置腔可通过两滑座的移动调节位置以及宽窄，当容置腔窄时，其长度增加，两滑座距离较远，植物和植物在种植中可以相对稀疏一些，使植物与植物之间不易遮阳，从而可种植对阳光要求较高的植物；而当容置腔宽时，其长度也随之减小，两滑座距离较近，植物和植物在种植时会簇拥在一起，使植物与植物之间易遮阳，从而可种植对阳光要求较低的植物。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明：

图1是本实用新型一种绿化护栏的主视图；

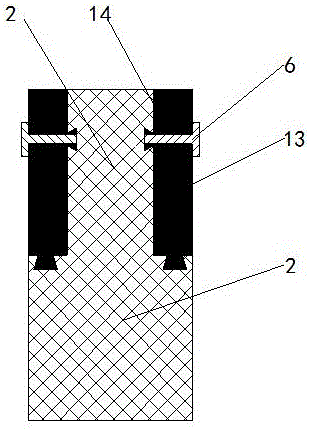

图2是图1的A部放大图；

图3是图1的B部放大图；

图4是一种绿化护栏的俯视图。

具体实施方式

下面结合附图对本实用新型作进一步详细的阐述。

参阅图1至图4。

一种绿化护栏，包括两竖向立柱1、安装在两竖向立柱1的横向上栏杆2以及横向下栏杆3、以及安装在横向上栏杆2与横向下栏杆3之间的竖向栏杆4，所述横向上栏杆2侧边安装有绿化容器，所述绿化容器包括软性挡板11以及安装在软性挡板11下方且将软性挡板11覆盖的集液盒12；所述软性挡板11两侧皆安装有滑座13；所述横向上栏杆2两侧开有用于安装滑座13的滑槽14；当分别位于软性挡板11两侧的两滑座13安装有滑槽14上后，所述软性挡板11内壁、集液盒12上壁以及横向上栏杆2侧壁形成一用于放置土壤的容置腔5；所述滑座13通过限位螺栓6与横向上栏杆2固定；所述集液盒12与横向上栏杆2通过螺栓7连接；所述软性挡板11下方开有与集液盒12相通的进液口21；所述进液口21内安装有过滤网22。

作为优选，所述集液盒12的高度为软性挡板11高度的三分之一。

作为优选，所述绿化容器为4个，其中两个位于横向上栏杆2前侧，另两个位于横向上栏杆2后侧。

作为优选，所述集液盒12包括第一集液盒31以及第二集液盒32；所述第一集液合31宽度小于第二集液盒32的宽度；所述第一集液合31的长度等于第二集液盒32的长度。

本实用新型工作原理：本实用新型通过调节分别安装在软性挡板11两侧的滑座13的距离，当两滑座13距离越近，则软性挡板11内壁、集液盒12上壁以及横向上栏杆2侧壁形成的用于放置土壤的容置腔5则越宽且长度越小，植物和植物在种植时会簇拥在一起，使植物与植物之间易遮阳，从而影响植物的光合作用，适用种植对阳光要求较低的植物；而当两滑座13距离越远时，容置腔变窄，其长度增加，植物和植物在种植中可以相对稀疏一些，使植物与植物之间不易遮阳，植物可以独立的光合作用，适用种植对阳光要求较高的植物，集液盒12可帮助收集水分，过滤网22可防止土壤流失到集液盒12内；集液盒12包括第一集液盒31以及第二集液盒32；所述第一集液盒31宽度小于第二集液盒32的宽度；所述第一集液盒31的长度等于第二集液盒32的长度；第一集液盒31适用于两滑座13距离较远时，第二集液盒32适用两滑座13距离较近时。
