园艺修剪装置的制作方法

本实用新型属于园艺工具领域，具体涉及一种园艺修剪装置。

背景技术：

园艺已经成为当今农业种植业的重要组成部分之一，即能改善生存环境，又能提供甜美果实，园艺具有良好的发展前景，园艺工作者的工作环境优良，然而园丁一直是辛苦劳作的代名词，园艺修剪的工作强度较大，对于较粗的树枝无法直接剪断，目前还没有较省力的修剪办法，特别是位置较高的粗树枝，修剪更加费力，园艺修剪具有增产增收等良好效果，必须人工根据实际情况进行选择性修剪，难以实现机器自动完成，应该解决修剪较粗的树枝费力的问题，减轻园丁的负担。

技术实现要素：

本实用新型的目的是为了解决园艺修剪存在的上述问题，提供了一种园艺修剪装置，其技术方案如下：

一种园艺修剪装置，它包含二百七十度圆弧形的锯片，在锯片的内侧设置有锯齿，锯片的一端通过一根圆弧形的连接杆与钟摆装置固定连接，连接杆与锯片的另一端的最小距离等于或大于锯片缺口的宽度；钟摆装置包含摆杆和摆锤，摆杆与连接杆连接，摆杆与所述锯片的另一端的最小距离等于或大于锯片缺口的宽度，摆杆为圆柱形的，摆杆的轴心线与锯片的圆心和缺口的中点之间的连线位于一条直线上，即重心位于锯片的圆心和缺口的中点之间的连线上，摆锤包含一个圆环和一个碟形的帆板，圆环与摆杆固定连接，圆环的轴心线与锯片的轴心线平行设置，帆板设置在圆环内，帆板与圆环固定连接，帆板的轴心线与圆环的轴心线垂直设置，帆板的轴心线还与摆杆的轴心线垂直设置。

本实用新型的有益效果为：在剪枝过程中遇到位置较高的粗树枝，将锯片挂在上面即可，自然环境下锯片不可能静止不动，在风力作用下锯片往复转动，慢慢将树枝锯断，手动助摆一下效果更好，园艺工作者可以继续去修剪其它树枝，收工前回来取回工具，如因风小等原因没有被锯断，也必然会锯掉一部分，手动锯断或第二天再取，有效解决粗树枝修剪费力的问题。

附图说明

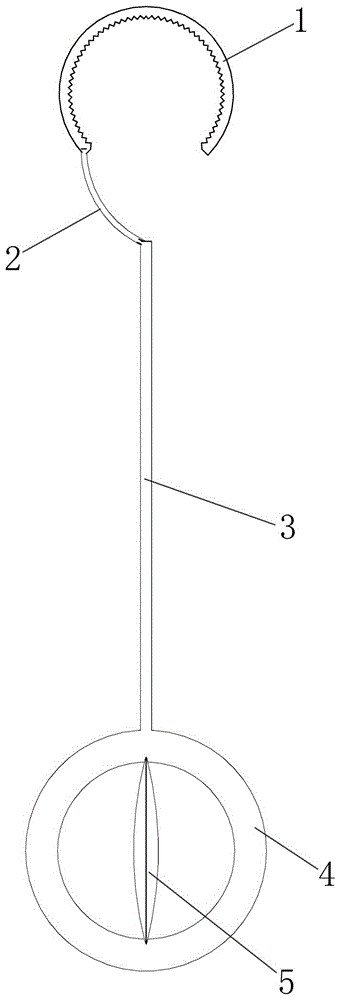

图1是本实用新型的立体结构示意图；

图2是图1的正视示意图；

图3是图1的侧视示意图；

图4是锯齿的放大示意图。

具体实施方式

参照图1至图4，一种园艺修剪装置，它包含二百七十度圆弧形的锯片1，在锯片1的内侧设置有锯齿，锯片1的一端通过一根圆弧形的连接杆2与钟摆装置固定连接，连接杆2与锯片1的另一端的最小距离等于或大于锯片1缺口的宽度；钟摆装置包含摆杆3和摆锤，摆杆3与连接杆2连接，摆杆3与所述锯片1的另一端的最小距离等于或大于锯片1缺口的宽度，摆杆3为圆柱形的，摆杆3的轴心线与锯片1的圆心和缺口的中点之间的连线位于一条直线上，即重心位于锯片1的圆心和缺口的中点之间的连线上，摆锤包含一个圆环4和一个碟形的帆板5，圆环4与摆杆3固定连接，圆环4的轴心线与锯片1的轴心线平行设置，帆板5设置在圆环4内，帆板5与圆环4固定连接，帆板5的轴心线与圆环4的轴心线垂直设置，帆板5的轴心线还与摆杆3的轴心线垂直设置。

优选的是，锯齿为交错设置的多层锯齿。

优选的是，摆杆3分为多截，各截之间以螺纹方式连接，可以根据树枝的高度调整长度。
