一种内保温可全开启智能连栋温室的制作方法

本实用新型涉及一种连栋温室，尤其涉及一种内保温可全开启智能连栋温室。

背景技术：

采用温室培育植物的技术已经存在很多年，对于降低自然环境对农业生产的影响起到重大的意义，改变了传统农业的种植形式。其中连栋温室是温室的一种升级存在，其实就是一种超级大温室，把原有的独立单间温室，用科学的手段、合理的设计、优秀的材料将原有的独立单间模式温室连起来。其具有以下特点：1、利用空间与传统温室相比，以连栋形式存在的温室、大棚比传统温室的利用空间是一个亮点，其利用面积远大于传统温室；2、管理方面较传统温室更统一、操作更科学、节约时间、提高效率。但现有温室普遍通风、除湿不方便，且智能化低。尤其在针对经济林的连栋温室，有时需要透光要好，有时又需要遮光性要好；有时需要通风除湿好。有时又需要保温要好。

技术实现要素：

针对现有技术中存在的问题与缺陷，本实用新型的目的在于提供一种内保温可全开启智能连栋温室，利用屋顶电机通过主推杆、屋顶推杆将可开启屋面顶开，利用传动电机通过齿轮齿条推动立面主推杆，带动立面推杆将可开启立面顶开，利用内保温体、内遮阳体、立面遮阳保温体进行遮阳保温，即可实现保温、遮阳的功能，又可实现透光、通风的功能。

实现上述发明目的所采用的技术方案是一种可全开启智能连栋温室包括：主推杆，屋顶推杆，可开启屋面，屋顶电机，内保温体，内遮阳体，传动电机，温室立柱支架，立面遮阳保温体，立面主推杆，立面推杆，可开启立面。

所述主推杆与温室立柱支架形成移动副；所述屋顶推杆通过铰链连接在主推杆上，同时通过铰链连接可开启屋面；所述可开启屋面通过铰链固定在温室立柱支架上；所述屋顶电机通过齿轮齿条机构推动主推杆左右移动，进一步通过屋顶推杆将可开启屋面顶开。

所述立面主推杆与温室立柱支架形成移动副；所述立面推杆通过铰链连接在立面主推杆上，同时通过铰链连接可开启立面；所述可开启立面通过铰链固定在温室立柱支架上；所述传动电机通过齿轮齿条机构推动立面主推杆上下移动，进一步过立面推杆将可开启立面顶开。

所述内保温体、内遮阳体、立面遮阳保温体固定在温室架子上。

实用新型的一种可全开启智能连栋温室针对反季节育苗、食用菌生产和果蔬种植对温室的特殊需求设计，采用轻钢结构组装，塑料薄膜覆盖(覆盖材料也可以更换为玻璃或阳光板等其它材料)。安装室外气象站、智能控制系统、顶部内保温系统。根据作物对温度、湿度、光照、通风等气候条件的需要可以控制温室顶部、四周侧墙的开放和关闭，同时可以很方便的实现夏季在温室内顶部、侧墙安装遮阳网；冬季在温室内顶部和四周侧墙安装保温帘幕。

与现有技术相比较，本实用新型具有以下优点：

1)全部采用热镀锌轻钢材料组装完成，结构稳定、安装便捷、抗腐蚀能力强、使用寿命20年以上。

2)采用薄膜覆盖，成本低、透光好、抗风雪能力强、保温性能好、安装更换方便。

3)人工气象站和智能控制软件可大量节省用工费用，电动开关系统可手动或自动开关温室屋顶和侧墙以及遮阳保温帘幕，保证温室内部可以达到全天候气象条件。

4)成本低，每平方米造价不超过350元人民币。

附图说明

下面将参照附图描述本实用新型的实施方式。

图1是本实用新型闭合状态下的结构图；

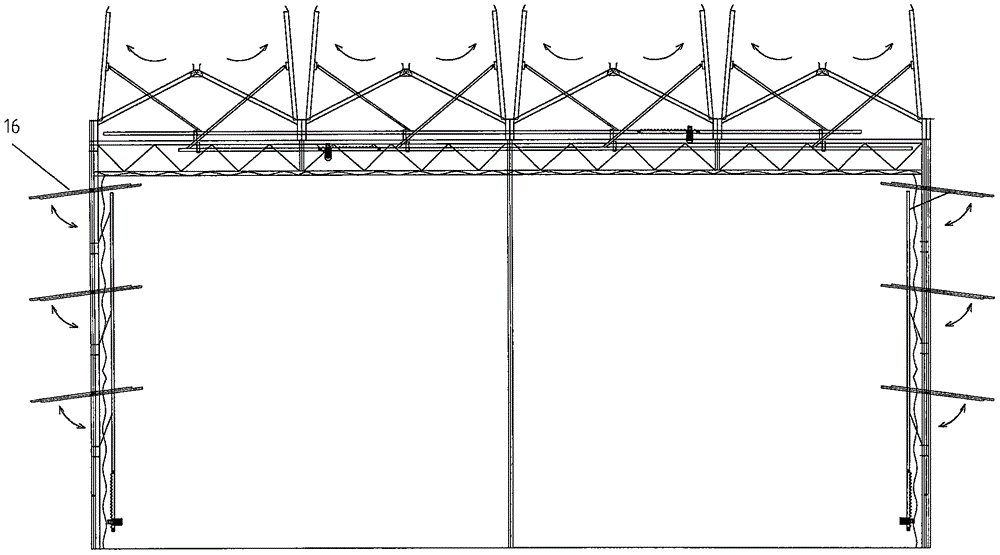

图2是本实用新型开启状态下的结构图。

以下是图中各部件的标号：

1-第一主推杆，2-左侧屋顶推杆，3-左侧可开启屋面，4-右侧可开启屋面，5-右侧屋顶推杆，6-第二主推杆，7-第一屋顶电机，8-第二屋顶电机，9-内保温体，10-内遮阳体，11-第一传动电机，12-温室立柱支架，13-立面遮阳保温体，14-立面主推杆，15-立面推杆，16-可开启立面，17-第二传动电机。

具体实施方式

下面结合附图和具体实施对本实用新型作进一步说明：

图1和图2分别给出了本实用新型可全开启智能连栋温室的闭合状态和开启状态的结构图，包括第一主推杆1，左侧屋顶推杆2，左侧可开启屋面3，右侧可开启屋面4，右侧屋顶推杆5，第二主推杆6，第一屋顶电机7，第二屋顶电机8，内保温体9，内遮阳体10，第一传动电机11，温室立柱支架12，立面遮阳保温体13，立面主推杆14，立面推杆15，可开启立面16，第二传动电机17。

所述第一主推杆1与温室立柱支架12形成移动副；所述左侧屋顶推杆2通过铰链连接在第一主推杆1上，同时通过铰链连接左侧可开启屋面3；所述左侧可开启屋面3通过铰链固定在温室立柱支架12上；所述第一屋顶电机7通过齿轮齿条机构推动第一主推杆1左右移动，通过左侧屋顶推杆2将左侧可开启屋面3顶开。

所述第二主推杆6与温室立柱支架12形成移动副；所述右侧屋顶推杆5通过铰链连接在第二主推杆6上，同时通过铰链连接右侧可开启屋面4；所述右侧可开启屋面4通过铰链固定在温室立柱支架12上；所述第二屋顶电机8通过齿轮齿条机构推动第二主推杆6左右移动，通过右侧屋顶推杆5将右侧可开启屋面4顶开。

所述立面主推杆14与温室立柱支架12形成移动副；所述立面推杆15通过铰链连接在立面主推杆14上，同时通过铰链连接可开启立面16；所述可开启立面16通过铰链固定在温室立柱支架12上；所述第一传动电机11通过齿轮齿条机构推动立面主推杆6上下移动，通过立面推杆15将可开启立面16顶开。

所述第二传动电机17为另一侧立面提供动力，其另一侧立面机构与所述侧立面机构相同。

所述内保温体9、内遮阳体10、立面遮阳保温体13固定在温室立柱支架12上，起到保温遮阳作用。

本实用新型一种内保温可全开启智能连栋温室的主要功能：果树类，如早熟樱桃、葡萄、冬枣、杏等作物春季需要提前扣棚保温，春季需要防霜冻、通风、雨水浇灌；夏秋季防雹、防嗮、防风；秋冬季防阴雨、防冻害、保温、保墒。

本实用新型一种内保温可全开启智能连栋温室的关键技术：1、温室屋顶、四周侧墙可开启关闭；2、温室设有自动和手动控制模块，智能气象监控系统，在自动状态可以根据自然界风速、雨量、光照强度自动开启和关闭温室顶部、侧墙以及遮阳、保温系统。
