一种用于烟地土垄起膜的铲土装置的制作方法

本实用新型涉及一种用于烟地土垄起膜的铲土装置，属于烤烟种植设备技术领域。

背景技术：

用于种植烤烟的烟地需要开沟起垄，土垄与土垄之间形成垄沟。如今烤烟移植多数采用井窖式移植的方式，首先将地膜覆盖在烟地的各个土垄上，地膜两侧位于土垄两侧的斜面上并用泥土覆盖压紧，然后在土垄上用打孔机打孔，再将烟苗移栽在孔穴内。当烟苗长到一定程度时，需要将覆盖在土垄上的地膜揭取掉，以免影响烟苗的成长。位于土垄两侧斜面上的地膜采用泥土覆盖压紧，因此，揭取地膜时首先需要将土垄两侧斜面上覆盖在地膜上的泥土铲掉，以方便揭取地膜，若是不将这些压紧的泥土铲掉，地膜在揭取过程中很容易撕烂残留在土壤中，影响土质和环境安全。

由于没有专门的铲土装置，烟农们主要采用人工方式进行铲土，即手持铁铲同一垄沟两侧覆盖地膜的泥土都需要铲掉，工作效率低，劳动强度大。因此，提供一种用于烟地土垄起膜的铲土装置是一个亟待解决的问题。

技术实现要素：

本实用新型要解决的技术问题是：提供一种用于烟地土垄起膜的铲土装置，采用机械代替人工，提高工作效率，以克服现有技术的不足。

本实用新型的目的是通过以下技术方案实现的：

一种用于烟地土垄起膜的铲土装置，包括手扶旋耕机或者翻土机的动力箱，在动力箱下面设置有轮子，在动力箱的后端设置有扶手，在动力箱的前端设置支架，在支架的左、右两端分别设置有竖直的连杆，每根连杆的下端设置有铲土板，铲土板由倾斜铲土部和水平铲土部组成。

优选的，在连杆上设置有多个高度调节孔，螺钉穿过其中一个高度调节孔将连杆锁紧在支架上。高度调节孔用于调节连杆的安装高度，进而可以调节铲土板的高度，以适用于在不同深度的垄沟中进行铲土作业。

优选的，所述铲土板上固定设置有孔板，在孔板上设置有多个通孔，孔板与连杆采用螺栓连接。采用不同的通孔与连杆连接，可以调节铲土板的左、右位置，以适用于在不同宽度的垄沟中进行铲土作业。

优选的，所述连杆采用截面呈“L”形状的型钢制作而成。截面呈“L”形状的型钢，可以连杆的强度，可避免造成弯曲，另外，采用型钢加工而成，取材方便，结构简单。

本实用新型的有益效果：本实用新型利用常见的手扶旋耕机或者翻土机，在其动力箱上加装铲土装置，在揭取土垄上的地膜时，铲土装置在垄沟中行驶，左、右两个铲土板即可同时将垄沟两侧土垄斜面处覆盖在地膜上的泥土铲掉，方便后续的揭膜操作，以机械代替人工，提高了铲土效率。另外，本实用新型中铲土板包括倾斜铲土部和水平铲土部，倾斜铲土部可以用于铲起土垄斜面处的泥土，而水平铲土部则可用于铲起沟底的泥土。

附图说明

图1为本实用新型的立体结构示意图；

图2为本实用新型的主视图；

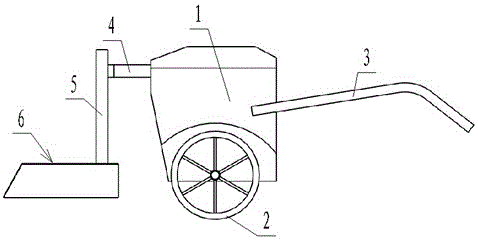

图3为本实用新型的左视图；

附图标记说明：1、动力箱；2、轮子；3、扶手；4、支架；5、连杆；6、铲土板；7、倾斜铲土部；8、水平铲土部；9、高度调节孔；10、孔板；11、通孔。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍：

一种用于烟地土垄起膜的铲土装置，包括手扶旋耕机或者翻土机的动力箱1，在动力箱1下面设置有轮子2，在动力箱1的后端设置有扶手3，在动力箱1的前端设置支架4，在支架4的左、右两端分别设置有竖直的连杆5，每根连杆5的下端设置有铲土板6，左、右两个铲土板6相对设置，每个铲土板6由倾斜铲土部7和水平铲土部8组成，倾斜铲土部7的倾斜角度与土垄斜面处的角度相一致，倾斜铲土部7可以用于铲起土垄斜面处的泥土，而水平铲土部8则可用于铲起沟底的泥土。

在本实施例中，在连杆5上设置有多个高度调节孔9，螺钉穿过其中一个高度调节孔9将连杆5锁紧在支架4上，高度调节孔9用于调整连杆5的安装高度，进而可以达到调节铲土板6的高度。

进一步的，所述铲土板6上固定设置有孔板10，在孔板10上设置有多个通孔11，孔板10与连杆5采用螺栓连接。采用孔板10的不同通孔11与连杆5上的高度调节孔9进行配合，可以调节铲土板6的位置，进而调节左、右铲土板6之间的间距，以适用于在不同宽度的垄沟中进行铲土作业。

所述连杆5采用截面呈“L”形状的型钢制作而成。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
