一种籽瓜捡拾装置及该装置构成的籽瓜捡拾收获机的制作方法

本实用新型属于农机领域，尤其是一种用于籽瓜捡拾收获机上使用的籽瓜捡拾装置及该装置构成的籽瓜捡拾收获机。

背景技术：

目前籽瓜收获机中，取瓜装置主要是用圆管折成弧而成的一种梳齿结构，在籽瓜捡拾轮转动过程中，梳齿与捡拾齿相互交错，将籽瓜从捡拾齿中梳理下来。这种结构占用空间大，影响整机的结构布置，该结构在安装时较麻烦，安装过程中很难将其校正到理想位置，取瓜装置为刚性装置，且取瓜装置与捡拾装置存在相对运动，若工作过程中发生变形，则会发生关联破坏。因此，一种结构简单，，输送方便，卸瓜快捷的籽瓜捡拾装置被提出。

技术实现要素：

本实用新型的目的是提供一种结构简单，输送方便，卸瓜快捷的籽瓜捡拾装置。

本实用新型包括机架(1)，其特征在于：机架(1)上前轴(3)和后轴(6)，所述前轴(3)设有捡拾辊(2)，捡拾辊(2)上设有捡拾齿(4)，捡拾辊(2)和后轴(6)之间设有取瓜皮带(5)。

作为改进，所述取瓜皮带(5)的表面设有凸起(7)。

一种籽瓜捡拾收获机，其特征在于：至少包含籽瓜捡拾装置，所述籽瓜捡拾装置的结构为：包括机架(1)，机架(1)上前轴(3)和后轴(6)，所述前轴(3)设有捡拾辊(2)，捡拾辊(2)上设有捡拾齿(4)，捡拾辊(2)和后轴(6)之间设有取瓜皮带(5)。

作为改进，所述取瓜皮带(5)的表面设有凸起(7)。

上述凸起(7)设在取瓜皮带(5)的正面和/或反面。

上述捡拾齿(4)通过螺母固定在捡拾辊(2)上，捡拾辊(2)通过轴承安装在前轴(3)上，前轴(3)固定在机架(1)上，取瓜皮带(5)安装在捡拾辊(2)与后轴(6)上，后轴(6)固定在机架上。

实际使用时：籽瓜捡拾取瓜装置安装在籽瓜收获机上，正常作业时，捡拾辊(2)与地面接触，随着籽瓜收获机的前行，捡拾辊(2)在地面上滚动，捡拾齿(4)将地面上的籽瓜插穿，随着捡拾装置的滚动，捡拾辊(2)将籽瓜提升到一定高度，在捡拾辊(2)转动的同时，取瓜皮带(5)也随捡拾辊(2)转动，当籽瓜被输送至一定位置时，取瓜皮带将其从捡拾齿(4)上脱下，顺着取瓜皮带(5)滑落至其它装置中。

与现有技术相比，本实用新型具有结构简单，输送方便，卸瓜快捷等特点。

附图说明

图1是本实用新型结构示意图。

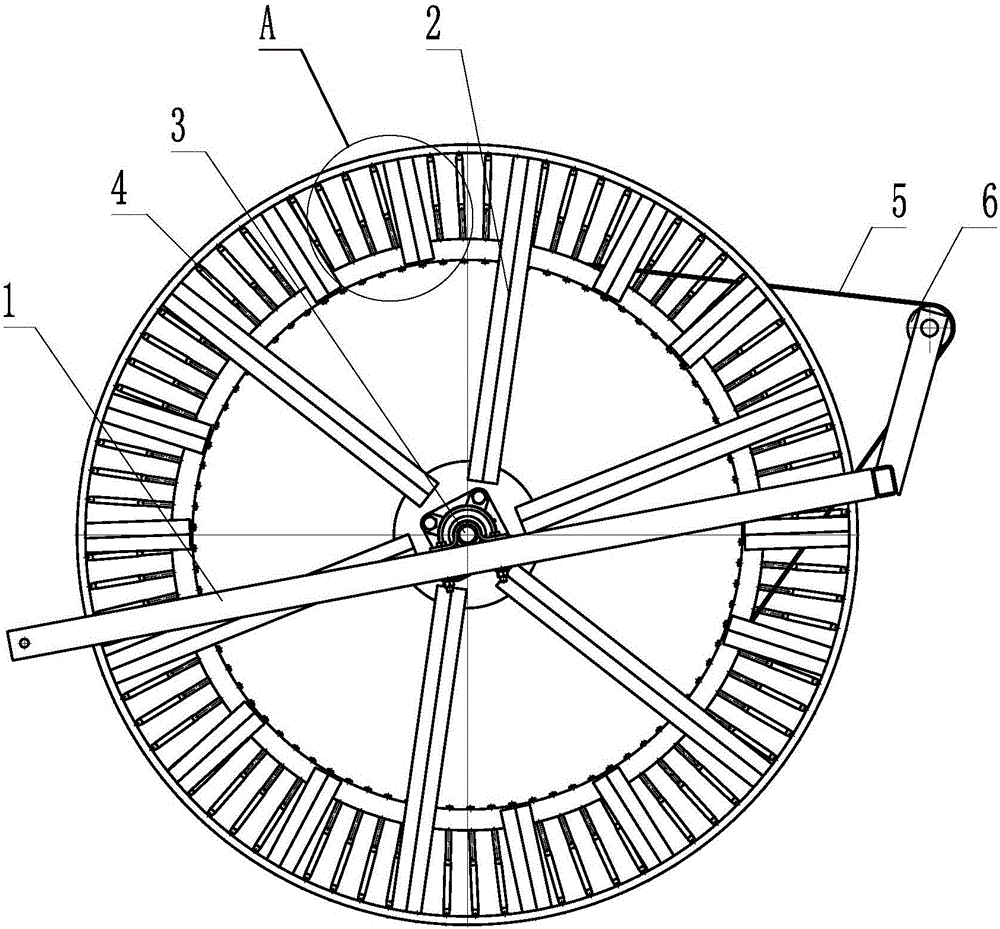

图2是本实用新型主视结构示意图。

图3是图2中A反向结构示意图。

图4是实施例2的结构示意图。

图中所示：1是机架，2是捡拾辊，3是前轴，4是捡拾齿，5是取瓜皮带，6是后轴，7是凸起。

具体实施方式

实施例1：参照图1～3，为本实用新型实施例1的结构示意图，一种籽瓜捡拾装置，包括机架(1)，其特征在于：机架(1)上前轴(3)和后轴(6)，所述前轴(3)设有捡拾辊(2)，捡拾辊(2)上设有捡拾齿(4)，捡拾辊(2)和后轴(6)之间设有取瓜皮带(5)。

上述捡拾齿(4)通过螺母固定在捡拾辊(2)上，捡拾辊(2)通过轴承安装在前轴(3)上，前轴(3)固定在机架(1)上，取瓜皮带(5)安装在捡拾辊(2)与后轴(6)上，后轴(6)固定在机架上。

实际使用时：籽瓜捡拾取瓜装置安装在籽瓜收获机上，正常作业时，捡拾辊(2)与地面接触，随着籽瓜收获机的前行，捡拾辊(2)在地面上滚动，捡拾齿(4)将地面上的籽瓜插穿，随着捡拾装置的滚动，捡拾辊(2)将籽瓜提升到一定高度，在捡拾辊(2)转动的同时，取瓜皮带(5)也随捡拾辊(2)转动，当籽瓜被输送至一定位置时，取瓜皮带将其从捡拾齿(4)上脱下，顺着取瓜皮带(5)滑落至其它装置中。

实施例2：参照图4，为本实用新型实施例2的结构示意图，与实施例1相比，本实施例的不同之处在于：所述取瓜皮带(5)的表面设有凸起(7)。

实施例3：与实施例2相比，本实施例的不同之处在于：上述凸起(7)设在取瓜皮带(5)的正面和/或反面。

当设在正面时，取瓜时可以增加籽瓜与取瓜皮带(5)摩擦，快速将籽瓜取下；当设置在反面时，该凸起(7)与捡拾辊(2)表面接触，防止取瓜皮带(5)打滑空转。

实施例3：一种籽瓜捡拾收获机，其特征在于：至少包含籽瓜捡拾装置，所述籽瓜捡拾装置的结构为：包括机架(1)，机架(1)上前轴(3)和后轴(6)，所述前轴(3)设有捡拾辊(2)，捡拾辊(2)上设有捡拾齿(4)，捡拾辊(2)和后轴(6)之间设有取瓜皮带(5)。

作为改进，所述取瓜皮带(5)的表面设有凸起(7)。
