一种茶园覆盖棚的制作方法

本实用新型涉及茶园设施，具体地说是一种遮阳布可伸缩的茶园覆盖棚。

背景技术：

茶园遮荫设施覆盖：夏暑秋季，遮阳布直接覆盖、固定于茶园遮阳棚架(高度利于人员行走)上，直至一个茶季结束或不需要覆盖时下架。目前的茶园覆盖棚的遮阳布存在以下缺点：

缺点1：遮阳布固定覆盖于茶园设施棚架上，无法实现方便的展开或收起，因环境温湿度等生态因子的变化，难以有效控制茶园环境温湿度条件来满足茶树正常生长和产质自然形成的需要，尤其是阴雨、低温天气，负面影响较大；

缺点2：由于遮阳布是固定的，碰到台风暴雨，遮阳布、遮阳棚易受到损坏。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种遮阳布可伸缩的茶园覆盖棚。

为了解决上述技术问题，本实用新型采用的技术方案为：一种茶园覆盖棚，包括绕线装置、支撑条、棚架和覆盖在棚架上的遮阳布，所述遮阳布为矩形，所述支撑条设置在遮阳布的两侧并与完全展开时的遮阳布位于同一平面；

所述遮阳布的其中两条对边分别为固定边和可移动边，所述固定边水平固定在棚架上，所述可移动边与绕线装置连接且可移动边的两端与位于遮阳布两侧的支撑条对应连接，所述绕线装置控制所述另一条边沿支撑条移动。

本实用新型的有益效果在于：将遮阳布的一边固定，另一边通过绕线装置来控制伸缩，绕线装置可根据需要设置成手动或自动，使得遮阳布在棚架上可自由伸缩，展开或收起都很方便。

附图说明

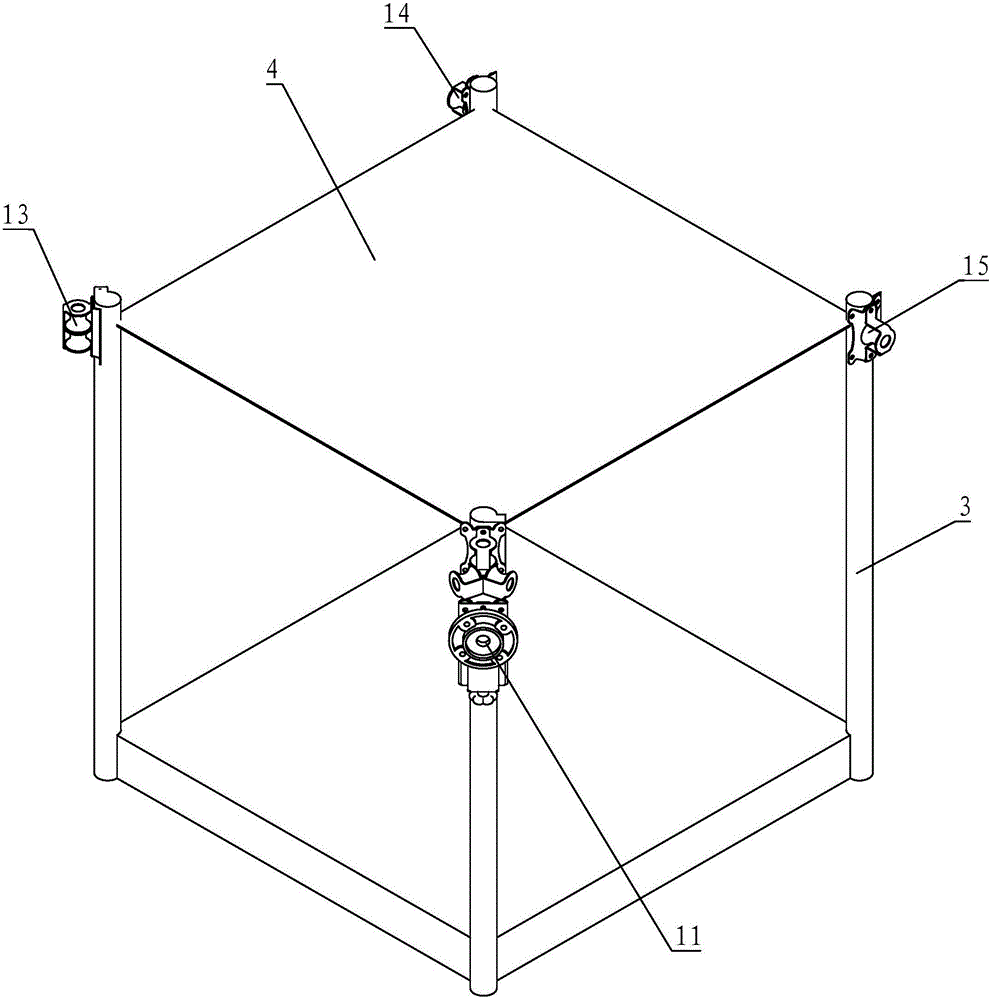

图1为本实用新型实施例茶园覆盖棚的展开状态的结构示意图。

图2为本实用新型实施例茶园覆盖棚的半展开状态的结构示意图。

标号说明：

11、收送线止动装置；12、牵线联动三轮组；13、牵线联动双轮组；14、第一牵线联动单轮组；15、第二牵线联动单轮组；21、第一牵伸线；22、第二牵伸线；3、支撑柱；4、遮阳布；41、固定边；42、可移动边。

具体实施方式

为详细说明本实用新型的技术内容、所实现目的及效果，以下结合实施方式并配合附图予以说明。

本实用新型最关键的构思在于：遮阳布的一边固定，另一边由绕线装置控制，可沿支撑条移动，实现遮阳布的伸缩。

请参照图1以及图2，一种茶园覆盖棚，包括绕线装置、支撑条、棚架和覆盖在棚架上的遮阳布4，所述遮阳布为矩形，所述支撑条设置在遮阳布的两侧并与完全展开时的遮阳布位于同一平面；

所述遮阳布的其中两条对边分别为固定边41和可移动边42，所述固定边水平固定在棚架上，所述可移动边与绕线装置连接且可移动边的两端与位于遮阳布两侧的支撑条对应连接，所述绕线装置控制所述另一条边沿支撑条移动。

从上述描述可知，本实用新型的有益效果在于：将遮阳布的一边固定，另一边通过绕线装置来控制伸缩，绕线装置可根据需要设置成手动或自动，使得遮阳布在棚架上可自由伸缩，展开或收起都很方便。

其中，遮阳布可水平覆盖在棚架上，也可以是倾斜的，具体由支撑条的倾斜角度决定。

进一步的，所述绕线装置包括牵伸线、收送线止动装置11、牵线联动三轮组12、牵线联动双轮组13、第一牵线联动单轮组14和第二牵线联动单轮组15，所述牵伸线包括第一牵伸线21、第二牵伸线22和第三牵伸线；

所述牵线联动三轮组、牵线联动双轮组、第一牵线联动单轮组和第二牵线联动单轮组分别设置在棚架的四个角上；所述第一牵线联动单轮组和牵线联动双轮组通过第一牵伸线连接，所述第二牵线联动单轮组与牵线联动三轮组通过第二牵伸线连接，所述牵线联动双轮组与牵线联动三轮组通过第三牵伸线连接，所述第一牵伸线和第二牵伸线分别与可移动边的两端连接，所述牵线联动三轮组与收送线止动装置连接。

由上述描述可知，通过牵伸线、收送线止动装置和各个轮组结构来控制，可实现遮阳布的可移动边沿支撑条快速移动，从而使得遮阳布快速展开或收起。

进一步的，所述绕线装置包括转动辊和牵伸线，所述牵伸线的一端与可移动边连接，牵伸线另一端绕设在转动辊上，所述转动辊的端面设置有用于带动其转动的摇柄。

由上述描述可知，手动绕线机构通过绕线或放线带动牵伸线拉动遮阳布的可移动边沿支撑条移动，从而带动装有连接环的遮阳布伸缩。

进一步的，所述牵伸线为麻绳或金属丝，所述支撑条为金属杆、金属丝或麻绳。

由上述描述可知，牵伸线为麻绳或金属丝，可方便的卷绕；支撑条若采用金属杆，遮阳布与支撑条之间摩擦力较小，则遮阳布沿支撑条移动较为方便；若支撑条采用金属丝或麻绳，则收起较为方便，尤其支撑条可设置为与牵伸线一体的结构。

进一步的，所述遮阳布的两条对边上等距离设置有多个孔，所述支撑条依次穿过所述孔。当然，也可以是，遮阳布的两条对边上等距离设置有多个环，所述支撑条依次穿过所述环。

由上述描述可知，由遮阳布对边上等距离设置的孔或环来实现遮阳布与支撑条的相对移动，结构简单，且孔或环设有多个，避免遮阳布折叠起来时垂下的长度太多，较为节省空间。

进一步的，所述棚架包括4根支撑柱3，所述支撑柱竖直设置，所述遮阳布的两个角分别对应固定在支撑柱上。

由上述描述可知，通过4根支撑柱即可搭建棚架，遮阳布的两个角固定在支撑柱上，形成固定边，结构简单、易于拆卸。

进一步的，还包括控制装置，所述控制装置包括控制器、光线传感器、风力传感器和温度传感器，所述光线传感器、风力传感器和温度传感器安装在棚架上，光线传感器、风力传感器和温度传感器与控制器电连接并将传感信号传给控制器，所述控制器与绕线装置电连接。

由上述描述可知，根据茶树适生环境要求设定感应器的环境技术参数，当大气环境因子高于或低于某一环境因子技术参数时，感应器将发去指令给控制器，并通过绕线装置，控制遮阳布的伸缩，从而实现全年覆盖，控制茶树采光量，满足茶树正常生长和品质自然形成对生境条件的要求，实现提质增产增效，同时使茶园冬暖夏凉，避免茶树遭受热旱害和霜冻害，可用于茶园全年覆盖。此外，还可防止高风力对遮阳布的破坏。

请参照图1和2，本实用新型的实施例为：一种茶园覆盖棚，包括控制装置、绕线装置、支撑条、棚架和水平覆盖在棚架上的遮阳布4，所述遮阳布为矩形，所述支撑条设置在遮阳布的两侧并与完全展开时的遮阳布位于同一平面；

所述遮阳布的其中两条对边分别为固定边41和可移动边42，所述固定边水平固定在棚架上，所述可移动边与绕线装置连接且可移动边的两端与位于遮阳布两侧的支撑条对应连接，所述绕线装置控制所述另一条边沿支撑条移动。

所述绕线装置包括牵伸线、收送线止动装置11、牵线联动三轮组12、牵线联动双轮组13、第一牵线联动单轮组14和第二牵线联动单轮组15，所述牵伸线包括第一牵伸线21、第二牵伸线22和第三牵伸线；

所述牵线联动三轮组、牵线联动双轮组、第一牵线联动单轮组和第二牵线联动单轮组分别设置在棚架的四个角上；所述第一牵线联动单轮组和牵线联动双轮组通过第一牵伸线连接，所述第二牵线联动单轮组与牵线联动三轮组通过第二牵伸线连接，所述牵线联动双轮组与牵线联动三轮组通过第三牵伸线连接，所述第一牵伸线和第二牵伸线分别与可移动边的两端连接，所述牵线联动三轮组与收送线止动装置连接。

支撑条与牵伸线一体设置，采用金属丝，与绕线装置连接。

所述遮阳布的两条对边上等距离设置有多个孔，牵伸线依次穿过所述多个孔。

所述棚架包括4根支撑柱3，所述支撑柱竖直设置，所述遮阳布的两个角分别对应固定在支撑柱上。

所述控制装置包括控制器、光线传感器、风力传感器和温度传感器，所述光线传感器、风力传感器和温度传感器安装在棚架上，光线传感器、风力传感器和温度传感器与控制器电连接并将传感信号传给控制器，所述控制器与绕线装置电连接。

综上所述，本实用新型提供的茶园覆盖棚的有益效果在于：将遮阳布的一边固定，另一边通过绕线装置来控制伸缩，绕线装置可根据需要设置成手动或自动，使得遮阳布在棚架上可自由伸缩，展开或收起都很方便；通过牵伸线、收送线止动装置和各个轮组结构来控制，可实现遮阳布的可移动边沿支撑条快速移动，从而使得遮阳布快速展开或收起；根据茶树适生环境要求设定感应器的环境技术参数，当大气环境因子高于或低于某一环境因子技术参数时，感应器将发去指令给控制器，并通过绕线装置，控制遮阳布的伸缩，从而实现全年覆盖，控制茶树采光量，满足茶树正常生长和品质自然形成对生境条件的要求，实现提质增产增效，同时使茶园冬暖夏凉，避免茶树遭受热旱害和霜冻害，可用于茶园全年覆盖。此外，还可防止高风力对遮阳布的破坏。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等同变换，或直接或间接运用在相关的技术领域，均同理包括在本实用新型的专利保护范围内。
