一种可捕多只老鼠的捕鼠器的制作方法

本实用新型属于捕鼠器具技术领域，尤其涉及一种可捕多只老鼠的捕鼠器。

背景技术：

随着工业社会的发展，生活垃圾越来越多，在小区或者社区卫生角落、仓库、食品店、餐饮店等场所通常会发生鼠害，人们也想了各种办法来捕捉老鼠，通常是在家里放置老鼠药、老鼠夹之类，但老鼠药本身会污染环境，而且容易误伤其它动物，现有的一些捕鼠器，要么是结构复杂，使用不便；要么只能捕捉单只老鼠，捕鼠效率低。

技术实现要素：

本实用新型旨在解决现有捕鼠器存在的不足，从而提供一种简单实用，制作方便，可捕捉多只老鼠的捕鼠器，

为达此目的，本实用新型所采取的技术解决方案为：

一种可捕多只老鼠的捕鼠器，包括引导坡、堵板、广口瓶、转轴、支柱及底板，底板中部垂直固定一堵板，倾斜设置的引导坡下端位于底板前沿处，引导坡上端连接堵板上沿，在底板后沿两侧分别固定有一根上端带有圆环的支柱，广口瓶通过转轴活动连接在两根支柱上端圆环内，并可以转轴为轴旋转。

所述广口瓶的初始位置为瓶口下沿处在与堵板上沿平齐位置上。

所述引导坡采用板状材料加工而成，或者砖头、石块、泥土搭建、堆砌而成。

所述堵板及底板系采用金属板或玻璃板加工而成。

所述广口瓶为玻璃瓶或金属瓶。

本实用新型的有益效果为：

本实用新型结构简单、实用，成本低，便于制作和使用，可捕捉多只老鼠，有效提高捕鼠功效。

附图说明

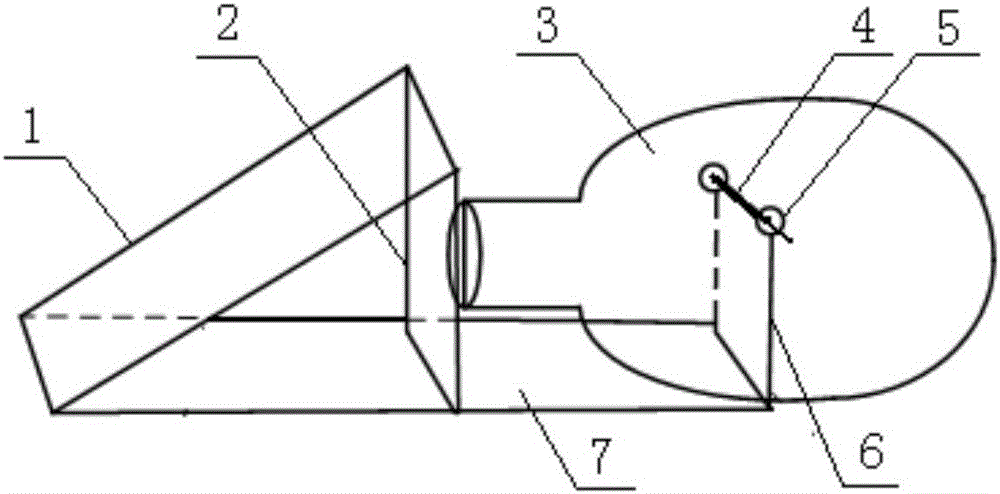

图1是捕鼠器初始位置示意图；

图2是捕鼠器倒卧状态示意图。

图中：引导坡1、堵板2、广口瓶3、转轴4、圆环5、支柱6、底板7。

具体实施方式

本实用新型可捕多只老鼠的捕鼠器，包括引导坡1、堵板2、广口瓶3、转轴4、支柱6及底板7，底板7的中部垂直固定一块堵板2，倾斜设置的引导坡1下端位于底板7的前沿处，引导坡1的上端连接堵板2的上沿，在底板7的后沿两侧分别固定有一根支柱6，支柱6上端带有圆环5，广口瓶3通过转轴4活动连接在两根支柱6上端圆环5内，并可以转轴4为轴旋转。广口瓶3安装时，必须保证其瓶口下沿处在与堵板2上沿平齐的位置，即捕鼠器初始位置。

引导坡1可采用金属板、木板、塑料板等板状材料加工而成，也可利用砖头、石块、泥土搭建、堆砌而成。为了防止老鼠凿穿逃脱，因此堵板2及底板7需采用金属板或玻璃板加工而成，广口瓶3则选用玻璃瓶或金属瓶。

图1是捕鼠器初始位置示意图，预先在广口瓶3内放入诱饵，当老鼠在诱饵的引诱下从瓶口进入广口瓶3内后，想要出来时，老鼠位置前移，广口瓶3在重力作用下会以转轴4为轴旋转，当广口瓶3转至图2位置时，瓶口便被堵板2封堵住。当老鼠回到瓶底时，瓶口又抬起至图1初始位置，可以再次引诱新的老鼠进入广口瓶3内，从而实现捕捉多只老鼠的功效。
