一种隔离式除草器的制作方法

本实用新型涉及农业机械技术领域，具体涉及一种隔离式除草器。

背景技术：

随着农林业科技的大力发展，规范化的育苗和耕作技术得以长足发展，尤其是农林业中的育苗及花卉栽植等领域。育苗领域内的菜苗、花苗及树苗等均能实现规范的精细耕做，进行均匀的株行距的栽植和培育，但在该领域内除了用地膜覆盖隔草外，基本上采用喷雾器喷药的方法打药除草、人工除草和用人工抹药的方法清除杂草，目前在农林业生产中得以普遍运用，但是上述方式除草过程中，存在着一定的弊端。如塑料膜对祼子杂草植物、双子叶杂草植物能起到一定的隔离保护作用，对禾本科的冰草等，隔离作用不明显，用人工喷雾打药时，会对花卉、苗木和菜苗等造成不同程度的伤害，除草又不彻底，而人工抹药则会花费大量的人工，管理费用太高。

技术实现要素：

为解决现有技术中存在的上述技术问题，本实用新型提供了一种隔离式除草器。本实用新型的目的通过以下技术方案来实现：

一种隔离式除草器，包括车架，在所述车架下方设置有车轮，在所述车架上方设置有喷雾药箱，在所述车架前端设置有多个间距可调的喷药杆及喷雾喷头，所述喷雾喷头与所述喷雾药箱通过喷药管连接，在所述喷雾喷头上设置有隔离装置。

进一步地，所述隔离装置为倒扣的锥形隔离罩。

进一步地，所述喷雾喷头与所述喷药管均为多个，并一一对应，所述喷雾喷头之间距离可调。

进一步地，在所述喷药管远离所述喷药喷头一端连接有拉绳，在所述车架上设置有滑轮，所述拉绳套设在所述滑轮上。

进一步地，所述滑轮为多层卡槽式滑轮。

进一步地，在所述车架上设置有万向卡扣，所述万向卡扣套设在所述喷药管外。

进一步地，在所述车架上设置有喷药管支撑架，所述万向卡扣设置在所述喷药管支撑架上。

进一步地，还包括拉簧，所述拉簧设置在所述车架与所述喷药管之间。

进一步地，所述车轮通过车轮连接轴设置在所述车架下方，在所述车轮连接轴上设置有车轮间距调节插销。

进一步地，所述隔离装置还包括喷头护碗，所述喷头护碗设置在所述喷头与所述锥形隔离罩之间。

本实用新型的有益效果是：

本实用新型所公开的隔离式除草器，结构设计简单合理，喷头处的隔离装置根据苗木株行距的大小进行调整，将苗木隔离在喷雾器的喷药区间外；一次性可以根据苗木株行距的大小和喷雾压力的大小喷三行或更多；一个人可完成喷药的全过程，大大提高了工作效率。两个车轮间可用插入式，按其5CM间距预留插孔，可根据苗木的行距进行调整，双轮喷雾车还便于掌握方向。在相同条件下，用常规喷雾器与之比较，工作效率提高了3倍；用人工铲除，可节省人工15倍。

附图说明

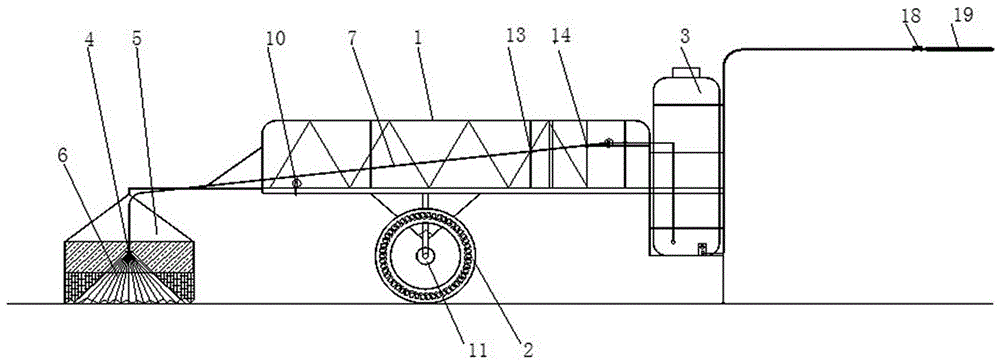

图1为本实用新型公开的隔离式除草器主视图；

图2为本实用新型公开的隔离式除草器俯视图；

图3为本实用新型公开的隔离式除草器中固定式万向卡扣结构示意图；

图4为本实用新型公开的隔离式除草器中车轮间距调节插销结构示意图；

图5为本实用新型公开的隔离式除草器中卡槽式滑轮结构示意图。

具体实施方式

下面结合附图进一步详细描述本实用新型的技术方案。

如图1、2所示，一种隔离式除草器，包括车架1，在车架1两侧设置有车轮2，车轮连接轴11设置在车架1下方，在车轮连接轴11上设置有车轮间距调节插销12。具体的，如图4所示，所述车轮连接轴11两端设置有插设在所述车轮连接轴11内的端轴，端轴与车轮2固定设置，在所述车轮连接轴11端部与所述端轴上对应的设置有通孔20，车轮间距调节插销12可以插设在通孔20中，通过改变车轮间距调节插销12所插入的通孔20，可以调节车轮2距离车轮连接轴11的远近，进而调节两个车轮2之间的距离。

在车架1上方设置有喷雾药箱3，在本实施例中，喷药箱3为电动喷药箱，其底部连接有电源，其开关18设置在车把手19上。在车架1前放设置有喷雾喷头4，喷雾喷头4与喷雾药箱3通过喷药管7连接，在喷雾喷头4上设置有隔离装置。具体的，在车架1前端设置有喷药管支撑架8，在喷药管支撑架8上设置有三个万向卡扣10， 喷药管7一端与喷药箱3通过软管15与喷药箱3连通，另一端设置有喷雾喷头4，在本实施例中，喷药管7共三根，每根喷药管7前端均设置有喷雾喷头4，如图3所示，万向卡扣10依次套设在各个喷药管7上。

在两侧的喷药管7中间位置于车架1之间，设置有拉簧13，拉簧13一端固定在车架1上，另一端与喷药管7相连。在两侧喷药管7远离喷雾喷头4的一端，连接有拉绳17，拉绳17经过设置在车架1上的双层卡槽式滑轮14后，固定在焊接在车架1上的挂钩16上。通过调节拉绳17，即可调节喷药管7端部方向，进而可以调整喷雾喷头4之间的距离，设置在中间的喷药管7固定设置在车架1上。

在喷雾喷头4上设置有倒扣的锥形隔离罩5，选用材料为透明阳光板，在隔离罩5下方，还设置有固定安装耐磨损的皮质护裙，起到即能分开杂草，又防止药物外喷。在喷头4与锥形隔离罩5之间还设置有喷头护碗6。

具体的，通过拉动拉绳17来调解喷药管7前端间距，因为不同植物栽植的行距不同，以此来调整喷头4最适宜的间距，不使药物伤害苗木。将拉绳17直接固定于车架1上焊接的挂钩16上。当除草行距较大时，拉紧拉绳17，当行距较小时，放松拉绳17，通过拉簧13将喷药管7自然拉开，这样可一次性除三行内的杂草，在人工推动的过程中，即提高了工作效率，减轻劳动力，又能较好保护作物及苗木。

在实际使用中，可以将市场上常用的电动喷雾器的药箱13固定在轻便式手推喷雾车架1上，根据其喷雾压力的大小，将喷雾器喷头分成三组，将中心的一喷药管7固定，两边的喷药管7做成可以自由左右调整的活接式移动杆，根据农作物或花卉苗木的株行距的大小左右调整；每个喷头杆又可以通过活接前后调解，这样适用于不同高度杂草喷除；将喷雾器的开关安装固定在车把手19上，可随时控制喷药强度及开关，使用便利。当人推动喷雾车前移的过程中，一次性喷三行，且可以自由开关控制。

将喷头4处的隔离罩5根据苗木株行距的大小进行调整，将苗木隔离在喷雾器的喷药区间外；一次性可以根据苗木株行距的大小和喷雾压力的大小喷三行或更多；一个人可完成喷药的全过程，大大提高了工作效率。两个车轮间可用插入式，按其5CM间距预留插孔，可根据苗木的行距进行调整，双轮喷雾车还便于掌握方向。

最后应说明的是，以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
