一种猪舍用蚊虫诱捕高压灭蚊装置的制作方法

本实用新型涉及养猪技术领域，具体是一种猪舍用蚊虫诱捕高压灭蚊装置。

背景技术：

近年来，随着养殖业的快速发展，养殖环境越来越受到人们的关注。对于生猪饲养，生猪重量指标不再是唯一的养殖指标，生猪的生态福利化养殖也成为了消费者和饲养者追求的一个很重要的因素。为生猪提供一个良好的环境也是一个利于生猪健康生长的关键因素。猪圈中的猪常会被蚊虫叮咬，蚊虫不仅污染饲料，叮咬猪群，而且传播疾病，目前养猪户们使用的猪圈尚未对蚊虫采取一定的防护措施，若是猪圈中的猪遭受咬伤或咬死，甚疾病的传染，会给养猪户们带来一定的经济损失和精神压力。现有的灭蚊装置对蚊虫引诱效果差，不利于蚊虫的杀灭，对蚊虫的防治效果不佳，单一电网的灭杀方式难以满足要求。

技术实现要素：

本实用新型的目的在于提供一种猪舍用蚊虫诱捕高压灭蚊装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种猪舍用蚊虫诱捕高压灭蚊装置，包括高压电网、集污盒、灭蚊蚊香、灭蚊器壳体和灭蚊灯，所述灭蚊器壳体上端通过多根支撑杆连接灭蚊器顶盖，灭蚊器顶盖底部设有灭蚊灯，灭蚊灯安装在灯座上，灯座电连接控制器，控制器设置在灭蚊器壳体内，控制器连接有电源开关和光敏传感器，电源开关电连接蓄电池，灭蚊器壳体和灭蚊器顶盖之间的支撑杆上固定有安全防护网和高压电网，灭蚊器壳体上端设有蝇虫诱饵，蝇虫诱饵设置在高压电网内，灭蚊器壳体内部安装有电风扇，电风扇下方设有蚊香架，蚊香架上放置有灭蚊蚊香，灭蚊器壳体底部连接集污盒，集污盒侧壁上开设有若干出气孔。

作为本实用新型进一步的方案：所述灭蚊器顶盖顶部连接吊环，灭蚊器顶盖表面设有深色涂层。

作为本实用新型进一步的方案：所述灭蚊灯为光触媒灯。

作为本实用新型进一步的方案：所述蓄电池设置在灭蚊器壳体内，蓄电池电连接充电插孔。

作为本实用新型进一步的方案：所述安全防护网设置在高压电网的外侧，安全防护网的网孔孔径大于高压电网的网孔孔径。

作为本实用新型进一步的方案：所述高压电网通过升压电路连接控制器。

与现有技术相比，本实用新型的有益效果是：所述一种猪舍用蚊虫诱捕高压灭蚊装置，结构简单，使用方便，通过灭蚊器顶盖表面的深色涂层、灭蚊灯及蝇虫诱饵引诱蚊虫，对蚊虫引诱效果好，并通过高压电网杀灭蚊虫，提高猪舍蚊虫的去除效率，便于蚊虫尸体收集及定期清理，并配合灭蚊蚊香，进一步杀灭蚊虫，提高灭蚊效果，避免蚊虫叮咬猪舍内的猪，减少疾病的传播，有利于猪的养殖。

附图说明

图1为本实用新型的结构示意图。

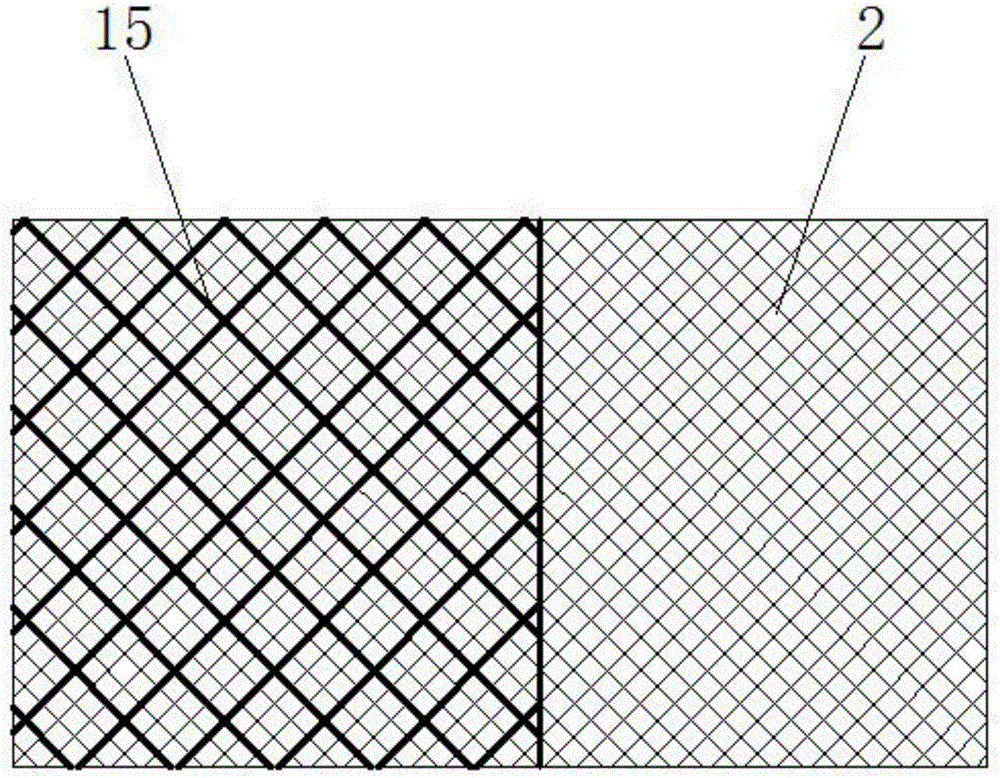

图2为本实用新型中高压电网的结构示意图。

图中：1-蝇虫诱饵、2-高压电网、3-蓄电池、4-充电插孔、5-集污盒、6-出气孔、7-灭蚊蚊香、8-蚊香架、9-电风扇、10-电源开关、11-光敏传感器、12-灭蚊器壳体、13-控制器、14-支撑杆、15-安全防护网、16-灭蚊器顶盖、17-灭蚊灯、18-吊环、19-灯座、20-深色涂层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种猪舍用蚊虫诱捕高压灭蚊装置，包括高压电网2、集污盒5、灭蚊蚊香7、灭蚊器壳体12和灭蚊灯17，所述灭蚊器壳体12上端通过多根支撑杆14连接灭蚊器顶盖16，灭蚊器顶盖16顶部连接吊环18，灭蚊器顶盖16表面设有深色涂层20，深色涂层20对蚊子具有吸引效果，有利于蚊虫靠近，灭蚊器顶盖16底部设有灭蚊灯17，灭蚊灯17为光触媒灯，灭蚊灯17工作时能产生蚊虫喜欢的光线、热量，对蚊虫具有很好的引诱效果，同时具有净化空气，杀菌消毒的作用；灭蚊灯17安装在灯座19上，灯座19电连接控制器13，控制器13设置在灭蚊器壳体12内，控制器13连接有电源开关10和光敏传感器11，电源开关10电连接蓄电池3，蓄电池3设置在灭蚊器壳体12内，蓄电池3电连接充电插孔4，打开电源开关10，使控制器13接通蓄电池3，当光敏传感器11检测到外界光线强度较弱时，光敏传感器11将信号传递至控制器13，控制器13控制灭蚊灯17通电发光，对蚊虫进行引诱。

所述灭蚊器壳体12和灭蚊器顶盖16之间的支撑杆14上固定有安全防护网15和高压电网2，安全防护网15设置在高压电网2的外侧，安全防护网15的网孔孔径大于高压电网2的网孔孔径，高压电网2通过升压电路连接控制器13，按下电源开关10，高压电网2接通蓄电池3，高压电网2产生高压电，将蚊虫电毙，还能释放一定量的负氧离子，具有净化空气，杀菌消毒的作用。

所述灭蚊器壳体12上端设有蝇虫诱饵1，蝇虫诱饵1设置在高压电网2内，便于对蝇虫引诱，提高灭蝇蚊的效果，灭蚊器壳体12内部安装有电风扇9，电风扇9下方设有蚊香架8，蚊香架8上放置有灭蚊蚊香7，灭蚊器壳体12底部连接集污盒5，集污盒5侧壁上开设有若干出气孔6，电风扇9将蚊虫尸体鼓入集污盒5内，便于蚊虫尸体收集及定期清理，灭蚊蚊香7产生的烟雾在电风扇9吹动下，均匀分散在猪舍内，有利于蚊虫的杀灭，进一步提高灭蚊效果。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
