一种多级宠物投食器的制作方法

本实用新型涉及宠物用品技术领域，尤其涉及一种多级宠物投食器。

背景技术：

目前，宠物投食装置越来越被广泛的家庭应用在宠物的喂食。但大部分的宠物投食器都采取单圈转盘的方式，使食物自由落到投食器的下方。这样的方式限制了宠物投食器的投食个数，只能摆放单圈的零食，缺乏了一些应用性和方便性。

技术实现要素：

基于背景技术中存在的技术问题，本实用新型提出了一种多级宠物投食器。

本实用新型提出的一种多级宠物投食器，包括填料器、转盘、托盘、第一驱动机构，其中：

转盘一侧设有多个同心布置的填料圈，各填料圈均包括多个填料管，各填料圈的填料管均安装在转盘上，且转盘上与各填料管相对应位置设有与填料管相通的填料孔；

第一驱动机构与转盘连接并驱动转盘转动；

托盘设置在转盘设有填料圈的一侧且托盘与转盘同轴设置，托盘上设有多个落料口，多个落料口位于托盘的同一半径线上，落料口的直径与填料管的直径相适配，落料口的数量与填料圈的数量一致且一个落料口所在的以托盘中心为中心的圆直径与一个填料圈的直径相等；

填料器设有进料口和出料口，填料器设置在托盘远离转盘一侧，各落料口在填料器上的投影均位于进料口内；

各落料口具有第一位置状态和第二位置状态，当落料口处于第一位置状态时，落料口与进料口导通用于投食，当落料口处于第二位置状态时，落料口与进料口封闭。

优选的，填料器设有填料滑槽，填料滑槽倾斜设置且其进料口高于出料口。

优选的，填料器上设有安装板，填料器通过安装板安装在托盘上。

优选的，转盘上设有两个填料圈，位于最内侧的直径最小的填料圈为内填料圈，位于最外侧的直径最大的填料圈为外填料圈，内填料圈包括多个内填料管，外填料圈包括多个外填料管，转盘上与各内填料管相对应位置设有与内填料管相通的内填料孔，转盘上与各外填料管相对应位置设有与外填料管相通的外填料孔。

优选的，内填料管的数量少于外填料管的数量。

优选的，托盘上设有两个落料口，分别为内落料口和外落料口，内落料口所在圆的直径与内填料圈的直径相等，外落料口所在圆的直径与外填料圈的直径相等，当内落料口处于第一位置状态时，外落料口处于第二位置状态。

优选的，还包括挡板、第二驱动机构，挡板转动安装在托盘上并位于托盘与填料器的进料口之间，第二驱动机构与挡板连接并驱动挡板转动；当内落料口处于第一位置状态时，挡板位于外落料口与进料口之间用于封闭外落料口与进料口，当内落料口处于第二位置状态时，挡板位于内落料口与进料口之间用于封闭内落料口与进料口。

优选的，挡板包括扇形部和弧形部，扇形部转动安装在托盘上，弧形部的内弧边一端与扇形部的弧边连接；当内落料口处于第一位置状态时，弧形部位于外落料口与进料口之间用于封闭外落料口与进料口，当内落料口处于第二位置状态时，扇形部位于内落料口与进料口之间用于封闭内落料口与进料口。

优选的，转盘的中心轴安装托盘上。

本实用新型中，转盘一侧设有多个同心布置的填料圈，各填料圈均包括多个填料管，转盘上与各填料管相对应位置设有与填料管相通的填料孔；第一驱动机构与转盘连接并驱动转盘转动；托盘上设有多个落料口，落料口的数量与填料圈的数量一致且一个落料口所在的以托盘中心为中心的圆直径与一个填料圈的直径相等；填料器设有进料口和出料口，各落料口在填料器上的投影均位于进料口内；各落料口具有第一位置状态和第二位置状态，当落料口处于第一位置状态时，落料口与进料口导通用于投食，当落料口处于第二位置状态时，落料口与进料口封闭。通过上述优化设计的宠物投食器，事先将食物依次从填料孔加进各填料管内，第一驱动机构驱动转盘转动，使装有食物的填料管与落料口连通，当落料口处于第一位置状态，填料管、落料口、进料口依次连通，食物从落料口落入进料口并从出料口排出，不仅增加了投食器的容量，提高了喂宠的趣味性，也能提高宠物投食装置的应用广泛性。

附图说明

图1为本实用新型提出的一种多级宠物投食器结构示意图；

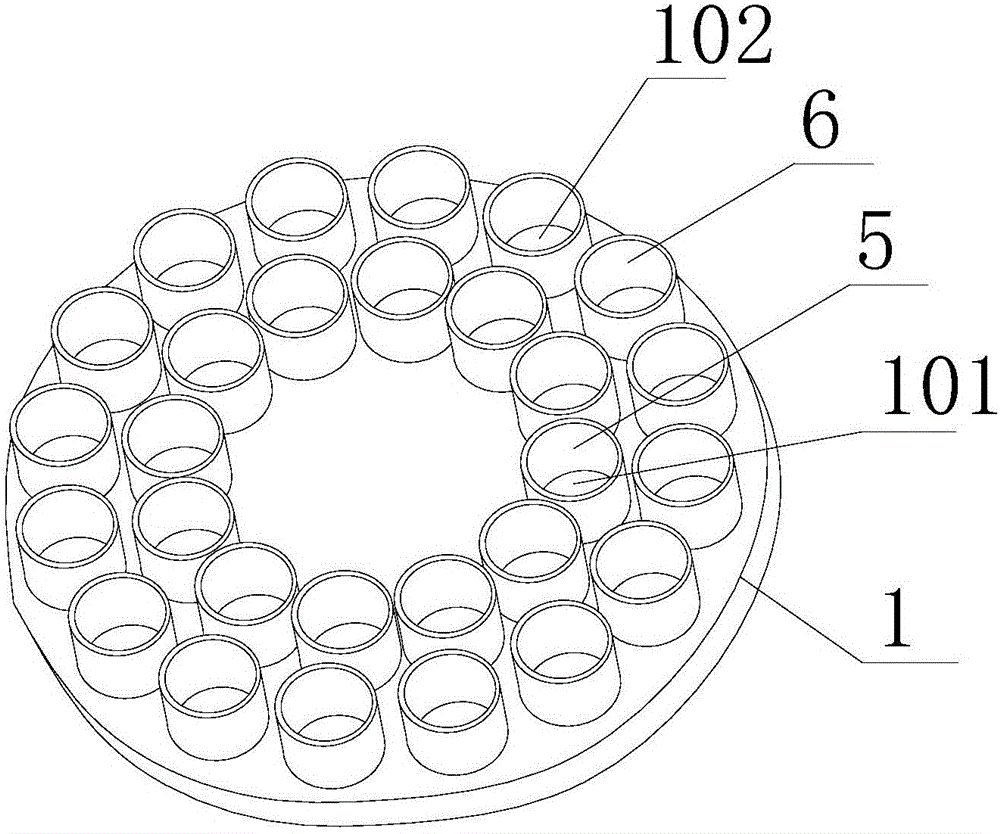

图2为本实用新型提出的一种多级宠物投食器的转盘结构示意图；

图3为本实用新型提出的一种多级宠物投食器的托盘结构示意图；

图4为本实用新型提出的一种多级宠物投食器的填料器结构示意图；

图5为本实用新型提出的一种多级宠物投食器的挡板结构示意图。

具体实施方式

参照图1、图2、图3、图4、图5，本实用新型提出一种多级宠物投食器，包括转盘1、第一驱动机构2、托盘3、填料器4、挡板7、第二驱动机构8，其中：

转盘1一侧设有两个同心布置的填料圈，位于最内侧的直径最小的填料圈为内填料圈，位于最外侧的直径最大的填料圈为外填料圈，内填料圈、外填料圈均以转盘1的中心为中心，内填料圈包括多个内填料管5，外填料圈包括多个外填料管6，内填料圈的各内填料管5、外填料圈的各外填料管6均安装在转盘1上，且转盘1上与各内填料管5相对应位置设有与内填料管5相通的内填料孔101，转盘1上与各外填料管6相对应位置设有与外填料管6相通的外填料孔102。本实施例中，内填料管5的数量少于外填料管6的数量，内填料管5的数量为12个，外填料管6的数量为16个。

第一驱动机构2与转盘1连接并驱动转盘1转动。

托盘3设置在转盘1设有填料圈的一侧且托盘3与转盘1同轴设置，转盘1的中心轴安装托盘3上。托盘3上设有两个落料口，分别为内落料口301和外落料口302，内落料口301和外落料口302位于托盘3的同一半径线上，内落料口301所在的以托盘3的中心为中心的圆直径与内填料圈的直径相等，外落料口302所在的以托盘3的中心为中心的圆直径与外填料圈的之间相等，内落料口301的直径与内填料管5的直径相适配，外落料口302的直径与外填料管6的直径相适配。

填料器4设有填料滑槽403，填料滑槽403倾斜设置且其进料口401高于出料口402，填料器4设置在托盘3远离转盘1一侧，内落料口301、外落料口302在填料器4上的投影均位于进料口401内。

内落料口301、外落料口302均具有第一位置状态和第二位置状态，当内落料口301处于第一位置状态时，内落料口301与进料口401导通用于投食，当内落料口301处于第二位置状态时，内落料口301与进料口401封闭；当外落料口302处于第一位置状态时，外落料口302与进料口401导通用于投食，当外落料口302处于第二位置状态时，外落料口302与进料口401封闭；且当内落料口301处于第一位置状态时，外落料口302处于第二位置状态。

挡板7转动安装在托盘3上并位于托盘3与填料器4的进料口401之间，第二驱动机构8与挡板7连接并驱动挡板7转动。当内落料口301处于第一位置状态时，挡板7位于外落料口302与进料口401之间用于封闭外落料口302与进料口401，当内落料口301处于第二位置状态时，挡板7位于内落料口301与进料口401之间用于封闭内落料口301与进料口401。

本实施例中，填料器4上设有安装板404，填料器4通过安装板404安装在托盘3上。

本实施例中，挡板7包括扇形部701和弧形部702，扇形部701转动安装在托盘3上，弧形部702的内弧边一端与扇形部701的弧边连接；当内落料口301处于第一位置状态时，第二驱动机构8驱动挡板7顺时针转动45°，使得弧形部702位于外落料口302与进料口401之间用于封闭外落料口302与进料口401，当内落料口301处于第二位置状态时，第二驱动机构8驱动挡板7逆时针转动90°，使得扇形部701位于内落料口301与进料口401之间用于封闭内落料口301与进料口401。

本实用新型提出的一种多级宠物投食器，事先将食物依次从各内填料孔101加进各内填料管5内、从各外填料孔102加进各外填料管6内，在初始位置时实现内落料口301、外落料口302均处于封闭状态，上电复位时，第一驱动机构驱动2转盘1转动，使装有食物的各内填料管5依次与内落料口301连通、各外填料管6依次与外落料口302连通，当内落料口301处于第一位置状态，外落料口302处于第二位置状态，内填料管5、内落料口301、进料口401依次连通，食物从内落料口301落入进料口401并从出料口402排出；当内落料口301处于第二位置状态时，外落料口302处于第一位置状态，外填料管6、外落料口302、进料口401依次连通，食物从外落料口302落入进料口402并从出料口402排出。本实用新型采取内外填料圈差动方式进行投食，采用了带斜度的填料滑槽，利用自身重力实现食物的自动装填，不仅增加了投食器的容量，提高了喂宠的趣味性，也能提高宠物投食装置的应用广泛性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
