一种育肥羊自由采食的自动给料装置的制作方法

本实用新型涉及畜牧养殖装置领域，具体为一种育肥羊自由采食的自动给料装置。

背景技术：

随着近年来我国保护生态、封山禁牧等草原工作指导方针的执行，传统的放牧式养羊模式已不适应养羊业现代化生产的要求，大力发展规模化舍饲已成为我国肉羊产业发展的必然趋势。目前国内大多数规模化羊场仍主要采用人工喂养，分顿饲喂，主要有以下弊端：一、每天需要分到两到三顿饲喂，工人拌料喂料，工作量大而且人工成本高；二、分顿饲喂，易造成抢食，羊只长势不均匀；三、由于羊是一种很挑食的动物，一旦饲料不新鲜或者被污染了就不爱吃了，因此还造成饲料浪费量大。对育肥羊采用自由采食方式饲喂可以更好地发挥饲料的优势，多吃快长，提高日增重，缩短出栏时间。但是，由于羊是反刍动物，存在对纤维素营养的最低需求，因此饲料中都需要添加草料，这也是一直以来制约规模化羊场采用自动给料设备的主要因素。随着近年一些研究指出可以通过非常规饲料如大豆皮、喷浆玉米皮等来为羊只提供足够的日粮纤维素营养，而作物秸秆如玉米秸、麦秸等也可以通过制成全价颗粒饲料直接饲喂，这些技术的推广使得育肥羊饲喂采用自动给料装置成为可能，这也将是现代化肉羊产业发展的大趋势。

技术实现要素：

本实用新型的目的在于提供一种适用于规模化舍饲育肥羊的，能够保证自由采食，同时又能避免饲料浪费的自动给料装置。

本实用新型解决其技术问题所采取的技术方案是：育肥羊自由采食的自动给料装置，包括料仓、顶端限位器、绞龙送料管、绞龙下料口、储料箱、支架、导料管、出料口、料槽。所述绞龙送料管通过电机带动绞龙将颗粒状或粉状饲料从料仓输送至每个储料箱中；所述绞龙下料口将每个储料箱与绞龙送料管连接起来；所述绞龙送料管末端有一个顶端限位器，当所有储料箱都装满后，自动识别停止上料；所述绞龙送料管的延长度方向设置连排的储料箱；所述储料箱为长方体状，被固定在支架上，正面中央部分为透明亚克力板，方便使用者观察剩料情况；所述储料箱的下料仓为倾斜角度为40度的锥形仓，保证所有饲料都能落入料槽中，没有剩料；对应每一个储料箱的锥形下料仓的下端有导料管与之相连，两者间采用套管设计，导料管的出料口方向与料槽槽腔垂直，可以通过调节导料管到料槽最低点的高度控制饲料出料量和出料速度；所述料槽的槽腔为半圆形，与储料箱延伸方向一致。

本实用新型的有益效果是：

在储料箱中能够存储一定量的饲料，如存储一天或者两天的饲料，自动下料，有效减轻了工人的劳动强度。自由采食，保证了喂养过程中食料充足，防止抢食，确保羊只的科学生长，减少成本，增加收益。封闭式下料设计，可有效减少老鼠苍蝇等偷吃和污染饲料。料槽的槽腔为半圆形，即槽腔内表面为球面，无折角，饲料进入料槽中会向料槽的最低端滑移，即饲料会滑移到料槽的中心位置，这样羊只能够将料槽 中饲料舔食干净，消除饲料在死角有残留时导致疾病的致病因素；储料箱与导料管之间采用套管设计，导料管到料槽最低点的高度决定了饲料的出料量和出料速度，羊喜欢吃新鲜度的，这样就保证了每次下料都是最新的，可以有效避免饲料浪费。

附图说明

图1为本实用新型的整体结构示意图。

图中1顶端限位器，2绞龙送料管，3绞龙下料口，4储料箱，5支架，6导料管，7料槽，8出料口、9料仓。

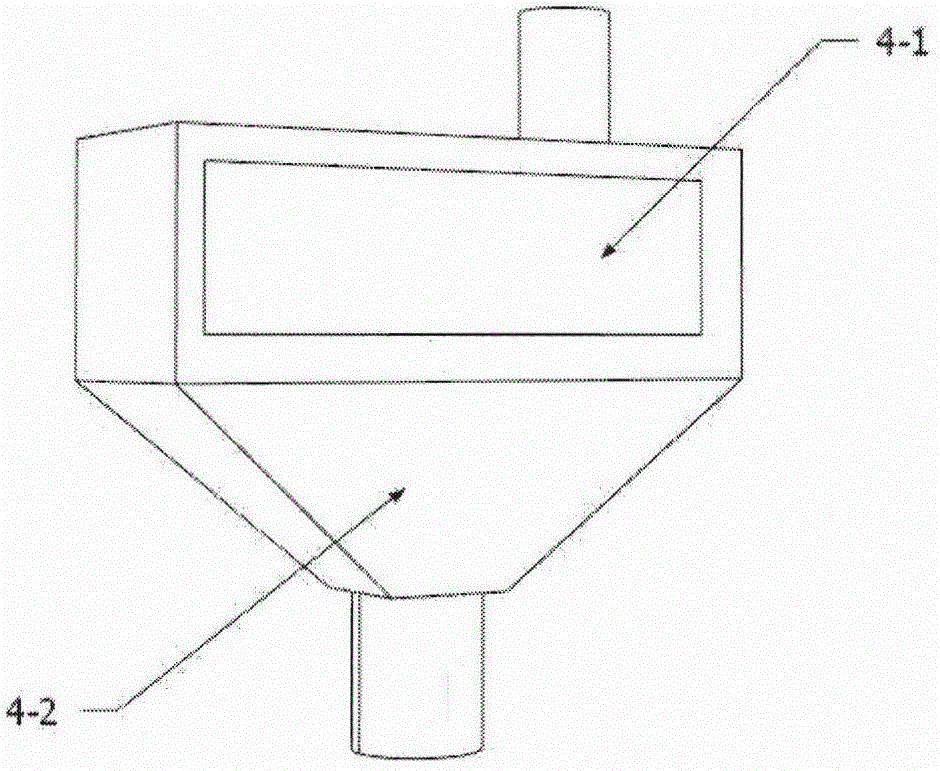

图2为储料箱的结构示意图。

图中4-1为透明观察窗，4-2为锥形下料仓。

具体实施方式

为了便于理解本实用新型的技术方案，下面结合附图及使用过程对其技术内容做进一步说明。如图1所示的育肥羊自由采食自动给料装置，包括顶端限位器1、绞龙送料管2、绞龙下料口3、储料箱4、支架5、导料管6、料槽7、出料口8、料仓9。上料过程如下，储料箱4的正面中央部分为透明观察窗4-2，采用透明亚克力板制成，方便观察剩料情况，当储料箱4中饲料排空后，打开电源开关，电机即开始带动绞龙将颗粒状或粉状饲料从料仓8提升至绞龙送料管2中，每个储料箱4通过绞龙下料口3与与绞龙送料管2连接，当饲料输送到绞龙下料口3处由于重力作用落入储料箱4中，直至储料箱4填满，绞龙送料管2中饲料继续向下一个储料箱4输送，直至所有储料箱4装满，饲料堆满至绞龙送料管2末端的顶端限位器1处，顶端限位器1自动感应后识别，发送指令切断电源，令绞龙送料管2停止工作，结束上料。下料过程如下：储料箱4的锥形仓下料仓4-1为倾斜角度为40度的锥形，对应每一个储料箱4的锥形下料仓4-1下端都有一个导料管6与之相连，导料管6到料槽7最低点的高度决定了出料口8的宽度，导料管6的出料口8方向与料槽7的槽腔垂直，因此饲料在重力作用下从储料箱4的锥形仓下料仓4-1中直接下落至料槽7中，一直堆积直至将导料管6的出料口8堵住，不再出料，但是随着羊只采食料槽7中饲料，出料口8原本被堵住的间隙又逐渐增大，新的饲料又在重力作用下从储料箱4中沿着导料管6从出料口8排出，堆积直至出料口8堵住。储料箱4下端的锥形下料仓4-2与导料管6两者间采用套管设计，可以通过调节导料管6到料槽7最低点的高度控制出料量和出料速度。料槽7的槽腔为半圆形，与储料箱4延伸方向一致，即槽腔内表面为球面，无折角，饲料进入料槽7中会向料槽7的最低端滑移，即饲料会滑移到料槽7的中心位置，可以保证羊只将料槽7中饲料舔食干净。
