具备底座固定的搅动出料的宠物喂食装置的制作方法

本实用新型涉及一种动物喂食装置，尤其是一种具备底座固定的搅动出料的宠物喂食装置。

背景技术：

目前，居家饲养动物已成为普遍现象，在喂养过程中主人都会为宠物准备不同的喂食器，让动物能够自己吃食。随着不断的改进，出现了许多不同的喂食装置，比如专利号CN96192198.6的发明公开了一种可调节的喂食器，在其第一种布置方式中，它作为一种固体饲料的喂食器，在一个漏斗的两侧各有一个垂直的滑板，两滑板在位于漏斗底部的带状钢板的作用下，在垂直方向上可同时调节。在本发明喂食器的第二种布置方式中，除相同的调节系统之外，还提供了一个架子，架子的位置高度可以在一个适用小形体尺寸的动物的较低位置和一个适用于较大形体尺寸的动物的升高位置之间调节，并且滑板可以垂直地移动以适应架子的高度的变化，调节滑板相对于架子的距离，以控制饲料流量。专利号CN94105822.0公开了一种动物喂食器，可在预定时间自动供给预定量食物并可用记录的主人的叫声呼叫动物。经过调查发现，小型的喂食器由于结构简单、使用轻便而被广泛关注；现有的喂食装置通常配备有一个接料槽（即又称喂料托盘），接料槽摆放在喂食器饲料出口出，与喂食器主体之间为相互分开独立，动物在吃食时故易造成接料槽的顶移开，不便于管理；同时，现有的喂食器采用电路板进行定时控制，但势必会增加喂食器的生产与制造成本；除此之外，有些喂食器由于内部结构复杂，导致饲料下料方式也很复杂；因此现有的喂食装置由于存在诸多缺陷，因而在一定程度上阻碍了喂食器的推广和发展。

技术实现要素：

本实用新型的目的在于克服现有技术的不足在此提供一种具备底座固定的搅动出料的宠物喂食装置；具有成本低，使用方便，结构简单，稳定适用等优点；本实用新型与现有同类产品相比，本实用新型具有改进：具有上箱体、下箱体、饲料接料槽组件、上提手盖、接料组件以及输料管道；所述饲料接料槽组件分为底座体和料槽体两部分；底座体和料槽体为注塑成一体结构；存料斗内设置手动搅料组件；本实用新型实施时，下箱体整体固定在底座体上；那么在喂食时，料槽体、底座体以及下箱体之间组成了固定的整体；动物吃食时不会将料槽体顶开；同时，本实用新型由手动搅料组件实现搅动出料。

本实用新型是这样实现的，构造一种具备底座固定的搅动出料的宠物喂食装置，其特征在于：该喂食装置具有上箱体、下箱体、饲料接料槽组件、上提手盖、接料组件以及输料管道；

所述上提手盖活动置于上箱体上部；

所述饲料接料槽组件分为底座体和料槽体两部分；底座体和料槽体为一体结构；上箱体的内部设置有存料斗；存料斗内设置手动搅料组件；

上箱体与下箱体之间设置有手动搅料组件的承载组件，承载组件具有承载凸钮；

所述手动搅料组件具有搅动杆、搅动转叶、定位孔；搅动转叶位于手动搅料组件的下端，搅动转叶与搅动杆形成一体结构，定位孔位于手动搅料组件的底部；所述手动搅料组件搅动杆的上端伸出存料斗；

手动搅料组件通过底部的定位孔将其置于承载组件对应的承载凸钮上；

存料斗内部形成存料斗腔，承载组件的内部形成承载腔，接料组件的内部形成接料腔，输料管道内部形成输料腔；其中，存料斗腔、承载腔、接料腔、输料腔形成了对应的饲料通道；输料管道的输出端对应于料槽体。

本实用新型的优点在于：针对现有技术中的不足，本实用新型制作一种成本低，使用方便，结构简单，机构稳定适用范围广的一种动物喂食装置；本实用新型与现有同类产品相比，本实用新型具有改进：

改进一：该喂食装置具有上箱体、下箱体、饲料接料槽组件、上提手盖、接料组件以及输料管道；所述饲料接料槽组件分为底座体和料槽体两部分；底座体和料槽体为注塑成一体结构；上箱体的内部设置有存料斗；存料斗内设置手动搅料组件；本实用新型实施时，下箱体整体固定在底座体上；那么在喂食时，料槽体、底座体以及下箱体之间组成了固定的整体；动物吃食时不会将料槽体顶开。

改进二：上箱体与下箱体之间设置有手动搅料组件的承载组件，承载组件具有承载凸钮；

所述手动搅料组件具有搅动杆、搅动转叶、定位孔；搅动转叶位于手动搅料组件的下端，搅动转叶与搅动杆形成一体结构，定位孔位于手动搅料组件的底部；所述手动搅料组件搅动杆的上端伸出存料斗；手动搅料组件通过底部的定位孔将其置于承载组件对应的承载凸钮上。当需要给动物喂食时，打开上提手盖，手动转动伸出所述出存料斗的搅动杆，使其转动搅动转叶，带动饲料从存料斗腔、承载腔、接料腔、输料腔运动；当放出饲料够量时，停止搅动杆的转动，那么手动搅料组件下端的搅动转叶会挡住饲料进入接料腔。因此改进之后，本实用新型由手动搅料组件实现搅动出料。

改进三：存料斗内部形成存料斗腔，承载组件的内部形成承载腔，接料组件的内部形成接料腔，输料管道内部形成输料腔；其中，存料斗腔、承载腔、接料腔、输料腔形成了对应的饲料通道；输料管道的输出端对应于料槽体；整个过程中由手动搅料组件实现搅动出料与控制。

附图说明

图1-2是本实用新型整体结构示意图

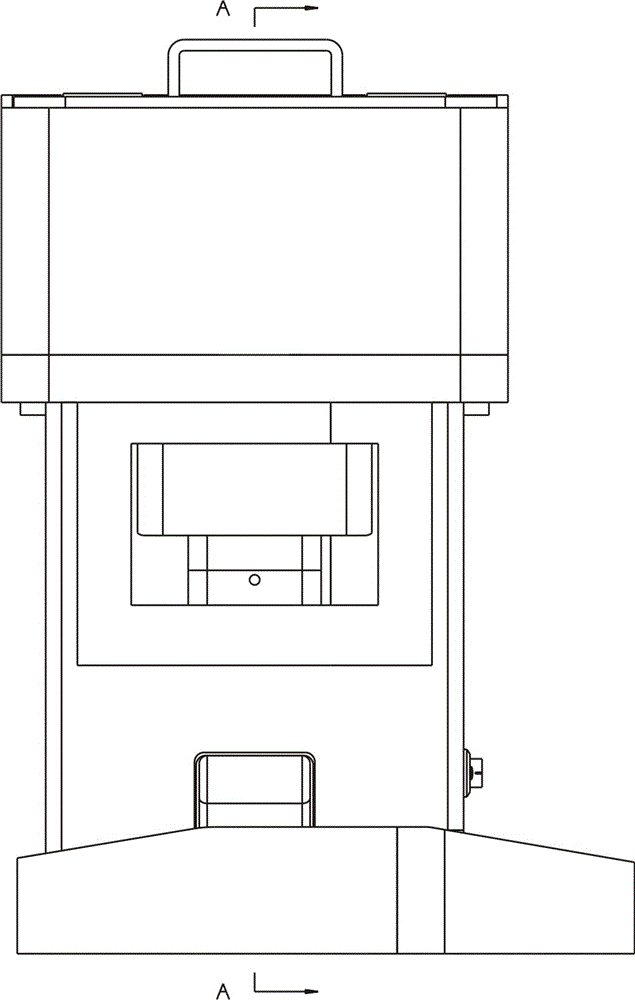

图3是图2中A-A剖视图

图4是喂食装置内部结构示意图

图5是图4的剖视图

图6是本实用新型内部饲料通道示意图

图7是手动搅料组件示意图。

具体实施方式

下面将结合附图1-7对本实用新型进行详细说明，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型通过改进提供一种具备底座固定的搅动出料的宠物喂食装置，如图1-7所示：可以按照如下方式予以实施；该喂食装置具有上箱体1、下箱体2、饲料接料槽组件3、上提手盖4、接料组件8以及输料管道9；上提手盖4活动置于上箱体1上部；需要添加饲料时将上提手盖4打开，添加好饲料后，将上提手盖4盖上。

所述饲料接料槽组件3分为底座体3a和料槽体3b两部分；底座体3a和料槽体3b为注塑成一体结构；上箱体1的内部设置有存料斗5；存料斗5内设置手动搅料组件6；

本实用新型实施时，下箱体2整体固定在底座体3a上；那么在喂食时，料槽体3b、底座体3a以及下箱体2之间组成了固定的整体；动物吃食时不会将料槽体3b顶开。

上箱体1与下箱体2之间设置有手动搅料组件6的承载组件7，如图3所示，承载组件7具有承载凸钮7a；

如图7所示：所述手动搅料组件6具有搅动杆6a、搅动转叶6b、定位孔6c；搅动转叶6b位于手动搅料组件6的下端，搅动转叶6b与搅动杆6a形成一体结构，定位孔6c位于手动搅料组件6的底部；所述手动搅料组件6搅动杆6a的上端伸出存料斗5；手动搅料组件6通过底部的定位孔6c将其置于承载组件7对应的承载凸钮7a上。

如图6所示：存料斗5内部形成存料斗腔5a，承载组件7的内部形成承载腔7b，接料组件8的内部形成接料腔8a，输料管道9内部形成输料腔9a；其中，存料斗腔5a、承载腔7b、接料腔8a、输料腔9a形成了对应的饲料通道；输料管道9的输出端对应于料槽体3b。

本实用新型的操作方式为：上提手盖4活动置于上箱体1上部；手动搅料组件6置于承载组件7上且对应于存料斗腔5a中；需要添加饲料时将上提手盖4打开，添加好饲料后，将上提手盖4盖上；此时所添加的饲料全部存放在存料斗腔5a中；当需要给动物喂食时，打开上提手盖4，手动转动伸出所述出存料斗5的搅动杆6a，使其转动搅动转叶6b，带动饲料从存料斗腔5a、承载腔7b、接料腔8a、输料腔9a运动；当放出饲料够量时，停止搅动杆6a的转动，那么手动搅料组件6下端的搅动转叶6b会挡住饲料进入接料腔8a。因此改进之后，本实用新型由手动搅料组件6实现搅动出料。

针对现有技术中的不足，本实用新型制作一种成本低，使用方便，结构简单，机构稳定适用范围广的一种动物喂食装置；本实用新型与现有同类产品相比，本实用新型具有改进：

改进一：该喂食装置具有上箱体1、下箱体2、饲料接料槽组件3、上提手盖4、接料组件8以及输料管道9；所述饲料接料槽组件3分为底座体3a和料槽体3b两部分；底座体3a和料槽体3b为注塑成一体结构；上箱体1的内部设置有存料斗5；存料斗5内设置手动搅料组件6；本实用新型实施时，下箱体2整体固定在底座体3a上；那么在喂食时，料槽体3b、底座体3a以及下箱体2之间组成了固定的整体；动物吃食时不会将料槽体3b顶开。

改进二：上箱体1与下箱体2之间设置有手动搅料组件6的承载组件7，如图3所示，承载组件7具有承载凸钮7a；

如图7所示：所述手动搅料组件6具有搅动杆6a、搅动转叶6b、定位孔6c；搅动转叶6b位于手动搅料组件6的下端，搅动转叶6b与搅动杆6a形成一体结构，定位孔6c位于手动搅料组件6的底部；所述手动搅料组件6搅动杆6a的上端伸出存料斗5；手动搅料组件6通过底部的定位孔6c将其置于承载组件7对应的承载凸钮7a上。当需要给动物喂食时，打开上提手盖4，手动转动伸出所述出存料斗5的搅动杆6a，使其转动搅动转叶6b，带动饲料从存料斗腔5a、承载腔7b、接料腔8a、输料腔9a运动；当放出饲料够量时，停止搅动杆6a的转动，那么手动搅料组件6下端的搅动转叶6b会挡住饲料进入接料腔8a。因此改进之后，本实用新型由手动搅料组件6实现搅动出料。

改进三：存料斗5内部形成存料斗腔5a，承载组件7的内部形成承载腔7b，接料组件8的内部形成接料腔8a，输料管道9内部形成输料腔9a；其中，存料斗腔5a、承载腔7b、接料腔8a、输料腔9a形成了对应的饲料通道；输料管道9的输出端对应于料槽体3b。
